Virgin PTFE kestää melkein mitä tahansa kemikaalia, mutta jatkuvassa puristuksessa se virtaa kylmänä: pultin kuormitus löystyy, tiiviste ohenee ja liitos alkaa itkeä. Lasivuorattujen, keraamisten ja muovisten laitteiden kohdalla ongelma kääntyy päinvastaiseksi – tavallisen PTFE:n tiivistämiseen tarvittava vääntömomentti riittää usein murtamaan itse laipan pinnan.
Tämä taulukko ratkaisee molemmat vikatilat yhdellä materiaalin vaihdolla. Ontot lasimikropallot dispergoidaan PTFE-matriisin läpi, mikä nostaa elastisen palautumisen noin 21,8 %:sta jopa 55,8 %:iin. Tiiviste säilyttää tiivistysvoiman huomattavasti pienemmällä pulttipaineella, ja se pysyy riittävän pehmeänä sulkeutumaan kuoppaisuuden ja aaltoilun yli sen sijaan, että se vaatisi työstettyä pintaa.

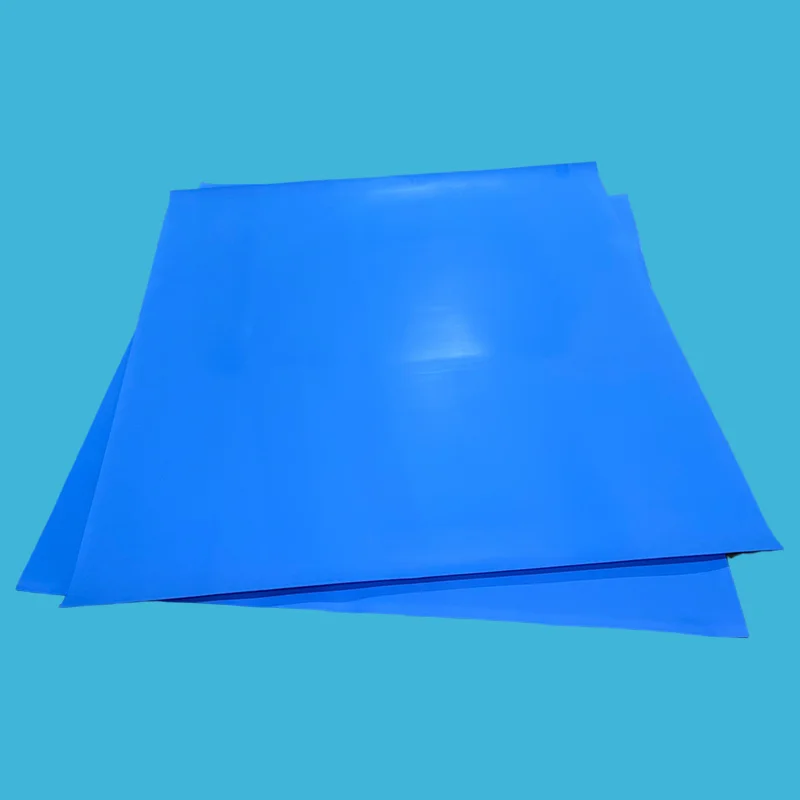

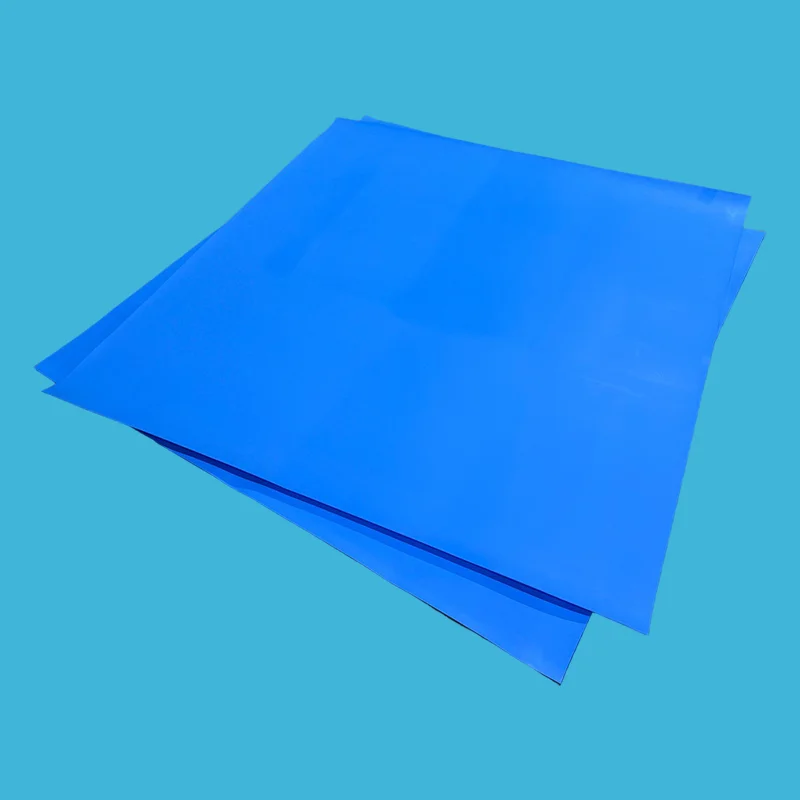

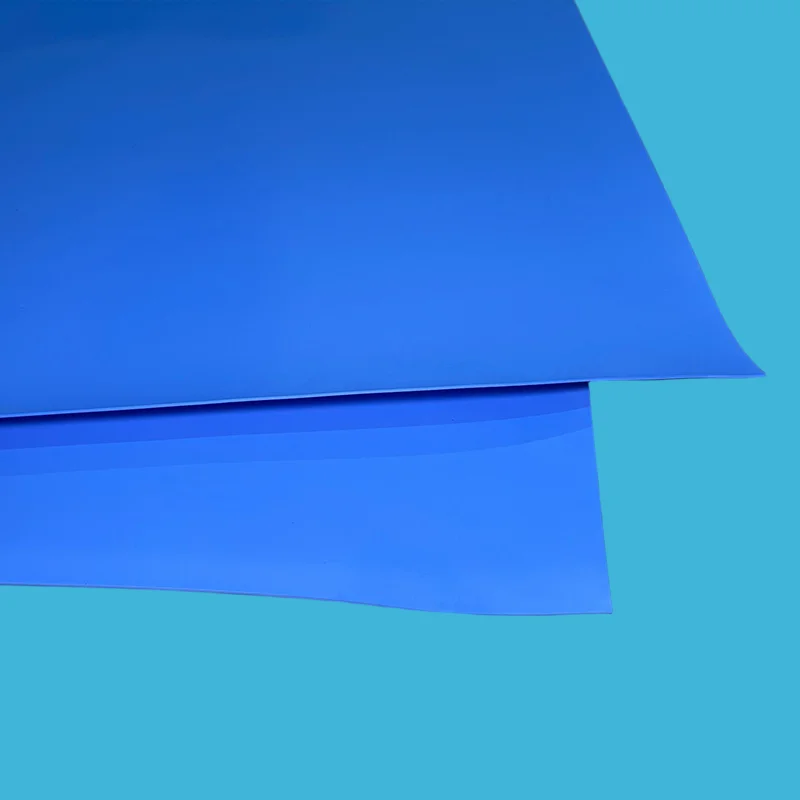

Lasihelmillä täytetty PTFE-levy on suunniteltu yhdiste, ei pinnoite. Kevyet ontot lasipallot sekoitetaan tasaisesti neitseelliseen PTFE-hartsiin ennen levyn muodostamista, joten vahvistus kulkee koko paksuuden läpi pinnan sijasta.
Kolme asiaa muuttuu sen seurauksena. Ensinnäkin pallot katkaisevat liukutasot, jotka antavat PTFE:n virrata kuormituksen alaisena, joten virumisvastus paranee ja pultin vääntömomentti kestää paljon pidempään. Toiseksi materiaali saa mitattavissa olevan palautumisen -55,8 % talteenotto verrattuna 21,8 % neitseelliseen PTFE:hen- mikä tarkoittaa, että tiiviste työntyy takaisin laippaa vasten puristuksen jälkeen sen sijaan, että se pysyisi puristuksissa. Kolmanneksi, koska se tiivistyy pienemmällä puristusvoimalla, sitä voidaan käyttää laippoihin, jotka vaurioituisivat perinteisen PTFE-asennusmomentin takia.
Kemiallinen suorituskyky säilyy ennallaan. Seos peittää silti kokopH 0-14valikoima ja jatkuva palvelu alkaen-180°C - +200°C, joten mekaaninen päivitys ei tule mediayhteensopivuuden kustannuksella. Jos vertaat täyteainetyyppejä koko perheelle,modifioidut PTFE-levytyleiskatsauksessa kerrotaan, miten lasihelmi-, lasikuitu-, grafiitti- ja pronssilaadut eroavat toisistaan.
Palautuminen on ominaisuus, joka päättää, kestääkö nivel edelleen vääntömomenttia kuukauden 12 aikana. Alla olevassa taulukossa verrataan kahta materiaalia samalla testimenetelmällä.
| Materiaali | Toipumisaste | Mitä se tarkoittaa paikan päällä |
|---|---|---|
| Neitsyt PTFE | ~21,8 % | Pakkaa pysyvästi; pultin vääntömomentti löystyy ja tiiviste vuotaa ajan myötä |
| Lasi mikropallo PTFE | ~32–55,8 % | Palautuu puristuksen jälkeen; säilyttää pultin vääntömomentin ja pidentää tiivisteen käyttöikää |
Suurempi talteenotto tarkoittaa pidempään säilyvää tiivistysvoimaa, vähemmän vuotoja ja vähemmän suunnittelemattomia seisokkeja.
| Kenttä ongelma | Miten lasimikropallo PTFE käsittelee sitä |
|---|---|
| Puhdas PTFE hiipii ja vuotaa kuormituksen alaisena | Lasiset mikropallot vahvistavat rakennetta ja pitävät pultin vääntömomentin pidempään |
| Karkeat tai kuoppaiset laipat vuotavat | Pehmeä, mukautuva materiaali täyttää epätasaisuudet ilman hiontaa tai koneistusta |
| Lasipäällysteiset laipat halkeilevat suuren vääntömomentin vaikutuksesta | Tiivistää alhaisella pulttipaineella ja suojaa herkkiä pintoja |
| Tiivisteet menettävät tiivistysvoiman ajan myötä | Palautus jopa 55,8 % säilyttää tiivisteen puristuksen jälkeen |
| Hapot, liuottimet ja emäkset vahingoittavat tiivistettä | PTFE-matriisi kestää pH 0-14 |
Kaikki kolme ovat laillisia valintoja, mutta ne eivät ole keskenään vaihdettavissa. Alla oleva matriisi on se, joka tuodaan spesifikaatioiden tarkasteluun.
| Ominaisuus | Lasi mikropallo PTFE | Neitsyt PTFE | Lasikuitu PTFE |
|---|---|---|---|
| Toipumisaste | ~32–55,8%, erinomainen | 21,8%, huono | Kohtalainen |
| Rypymisen vastustuskyky | Erinomainen | Huono | Hyvä |
| Kokoonpuristuvuus | Pehmeä ja mukautuva | Jäykkä | Kohtalainen |
| Laippasuojaus | Turvallinen särkyville laippoille | Kohtalainen | Voi naarmuttaa pintoja |
| Painekatto | Jopa 55 bar | Jopa 30 bar | Korkeampi, jopa 100 bar |
| Kemiallinen kestävyys | pH 0-14, paitsi HF | pH 0-14 | pH 0-14, paitsi HF ja vahva alkali |
| Paras | Hauraat laipat, pieni vääntömomentti, lämpökierto | Puhtaat kemikaalit, sileät laipat, FDA-palvelu | Hankaava materiaali, korkea paine |
Jos linjasi käy yli 55 baaria tai kuljettaa hankaavaa lietettä,lasikuitutäytteinen PTFE-levyon vahvempi mekaaninen valinta. Jos se toimii kohtalaisella paineella ja laippapinta on heikko lenkki, tämä laatu on oikea spesifikaatio.
| Jos hakemuksesi on… | Määritä | Miksi |
|---|---|---|
| Lasivuoratut, keraamiset tai muoviset laipat | Lasi mikropallo PTFE | Matala vääntömomentti ja laippaystävällinen |
| Karkeat, kuoppaiset tai vääntyneet laipat | Lasi mikropallo PTFE | Mukautuva, täyttää epätasaisuudet |
| Kemiallinen käsittely hapoilla ja liuottimilla | Lasi mikropallo PTFE | pH 0-14 yleinen kestävyys |
| Elintarvikkeiden tai lääkkeiden käsittely | Lasimikropallo PTFE, FDA-laatu | FDA-yhteensopivia arvoja saatavilla |
| Lämpöpyöräilypalvelu | Lasi mikropallo PTFE | Säilyttää tiiviyden lämpötilavaihteluiden kautta |
| Puhtaat, sileät laipat vakiopalvelussa | Neitsyt PTFE | Pienemmät materiaalikustannukset |
| Hiomamateriaali korkeassa paineessa | Lasikuitu PTFE | Korkeampi mekaaninen lujuus |
| Teollisuus | Tyypillinen sovellus | Syy |
|---|---|---|
| Kemiallinen käsittely | Putkilaipat, reaktorin kannet, lämmönvaihtimet | pH 0-14 vastus pienellä vääntömomentilla |
| Farmaseuttiset | Steriilit laitteet, bioreaktorit | Puhdasta materiaalia, ei-kontaminoivaa, FDA:n mukainen |
| Ruoka ja juoma | Saniteettiliitännät, täyttölaitteet | FDA-yhteensopiva ja helppo puhdistaa |
| Lasipäällysteiset varusteet | Lasipäällysteiset reaktorit ja astiat | Matala vääntömomentti suojaa herkkiä pintoja |
Tiivisteen leikkaaminen tästä levystä noudattaa samaa logiikkaa kuin muut pehmeät tiivistemateriaalit - katsoPTFE tiivisteetvalikoima vakioprofiileja varten tai lähetä piirustus täysin mukautetun muodon saamiseksi.
Raportoidut tulokset kuvastavat tiettyjä asiakkaan asennuksia. Todelliset tulokset vaihtelevat laipan kunnon, väliaineen, vääntömomentin ja käyttöjakson mukaan. Kerro palveluehtosi, niin suosittelemme niihin sopivaa laatua ja paksuutta.
| Parametri | Arvo | Testausmenetelmä |
|---|---|---|
| Lämpötila-alue | -180°C - +200°C | ASTM |
| Maksimipaine | Jopa 55 bar (800 PSI) | — |
| Tiheys | 1,55–1,70 g/cm³ | ASTM D792 |
| Kokoonpuristuvuus | ≥ 16 % | ASTM F36 |
| Toipuminen | ≥32 %, jopa 55,8 % joissakin luokissa | ASTM F36 |
| Vetolujuus | ≥10 MPa | ASTM F152 |
| Materiaali | Virgin PTFE plus ontot lasimikropallot | — |
| FDA:n noudattaminen | Saatavilla | FDA 21 CFR 177.1550 |
| Koko (mm) | Paksuusalue (mm) |
|---|---|
| 1500 × 1500 | 1.0, 1.5, 2.0, 3.0 |
| 1500 × 4500 | 1,5, 2,0, 3,0 |
| Mukautettu | Leikattu piirustuksen mukaan tai toimitettu ylimitoitettuna talon sisäistä tiivisteen leikkaamista varten |
Jokainen yllä oleva ominaisuus on sidottu nimettyyn ASTM-menetelmään sisäisen asteikon sijaan, joten tiedot voidaan tarkistaa itsenäisesti saapuvan tarkastuksen yhteydessä. Koko sekvenssi – raaka-aineen tarkastus, prosessin aikana tehtävät tarkastukset, lopputestaus ja eräkirjanpito – on kuvattulaadunvarmistussivu.
Lähetä arkin koko, paksuus, määrä ja huoltomateriaali. Hintatarjous palautetaan 24 tunnin sisällä.
Vakiokokoiset levy-, putki-, tanko- ja tiivistenäytteet toimitetaan ilmaiseksi laadunarviointia varten; ostaja maksaa kuriirikulut. Mukautetut koot on ilmoitettu piirustuksessa.
Pienet koetilaukset hyväksytään vakiokokoisina. Volyymihinnoittelua sovelletaan määrän kasvaessa.
Materiaalitodistukset, tarkastusraportit ja vaatimustenmukaisuusvakuutukset toimitetaan pyynnöstä lähetyksen mukana.
Maksuehdot ovat 30 % T/T-talletus ja 70 % saldo ennen lähetystä. Lähetys on yleensä Ningbon satamasta, noin tunnin päässä tehtaalta, mikä pitää sisämaan logistiikan lyhyenä. Täydelliset kaupalliset ehdot on lueteltuUKK-sivu.
Se on korkean suorituskyvyn tiivistemateriaali, joka on valmistettu PTFE:stä, joka on vahvistettu ontoilla lasimikropalloilla. Vakio-PTFE hiipii tai virtaa kylmänä jatkuvassa kuormituksessa ja menettää pultin vääntömomentin ajan myötä. Lasimikrosfääri PTFE vastustaa virumista ja palauttaa paljon suuremman palautumisnopeuden, joten se säilyttää tiivistysvoiman pidempään, tarvitsee vähemmän kiristystä ja kestää pidempään vaativassa käytössä.
Kyllä – tämä on yksi sen ensisijaisista sovelluksista. Materiaali on suunniteltu lasivuorattujen, keraamisten ja muovisten laippojen tiivistämiseen alhaisella pultilla. Se on pehmeä ja erittäin mukautuva, täyttää naarmut, kuopat ja pinnan epätasaisuudet ilman suurta puristusvoimaa. Sillä on merkitystä, koska lasilla vuoratun laipan liiallinen kiristäminen voi halkeilla vuorauksen, ja jokainen korjaus on kallista sekä osien että seisokkien osalta.
Se kattaa koko pH-alueen 0–14 ja sopii useimpiin happoihin, emäksiin, liuottimiin ja hiilivedyihin. Se oneiyhteensopiva fluorivetyhapon kanssa, koska lasimikropallot liukenevat HF-palvelussa ja tiiviste rikkoutuu; käytä neitseellistä PTFE:tä tai hiilitäytteistä PTFE:tä. Painekatto on 55 baaria (800 PSI) – sen yläpuolella määritä lasikuitutäytteinen PTFE.
