Lasikuitulla täytetty PTFE-levy

Lasikuitulla täytetty PTFE-levy (25 % lasikuitua) parantaa mekaanista lujuutta, kulutuskestävyyttä ja virumiskestävyyttä alkuperäiseen PTFE:hen verrattuna säilyttäen samalla laajan kemiallisen yhteensopivuuden (pH 0–14) ja käyttöalueen -180°C - +200°C. Vetolujuus ≥13 MPa, Shore D ≥60 ja valinnaiset FDA-luokat tarjoavat kestävän päivityksen tiivisteisiin, tiivisteisiin ja pumpun osiin, joissa alkuperäistä PTFE:tä ei ole. Valitse valmistajaksesi Taifno ja saat tästä tuotteesta kilpailukykyisen hinnan jo tänään.

Lähetä kysely

Tuotteen Kuvaus

Lasikuitutäytteinen PTFE-levy on vahvistettu PTFE-materiaali, joka on suunniteltu sovelluksiin, joissa puhtaalla PTFE:llä ei ole riittävää mekaanista lujuutta. Jos haluat saada räätälöidyn ratkaisun tästä tuotteesta, Taifno on hyvä valinta toimittajaksesi.

By incorporating 25% glass fibers into the PTFE matrix, the material achieves improved stiffness, wear resistance, creep resistance, and dimensional stability while preserving PTFE’s excellent chemical resistance against acids, alkalis, and solvents.

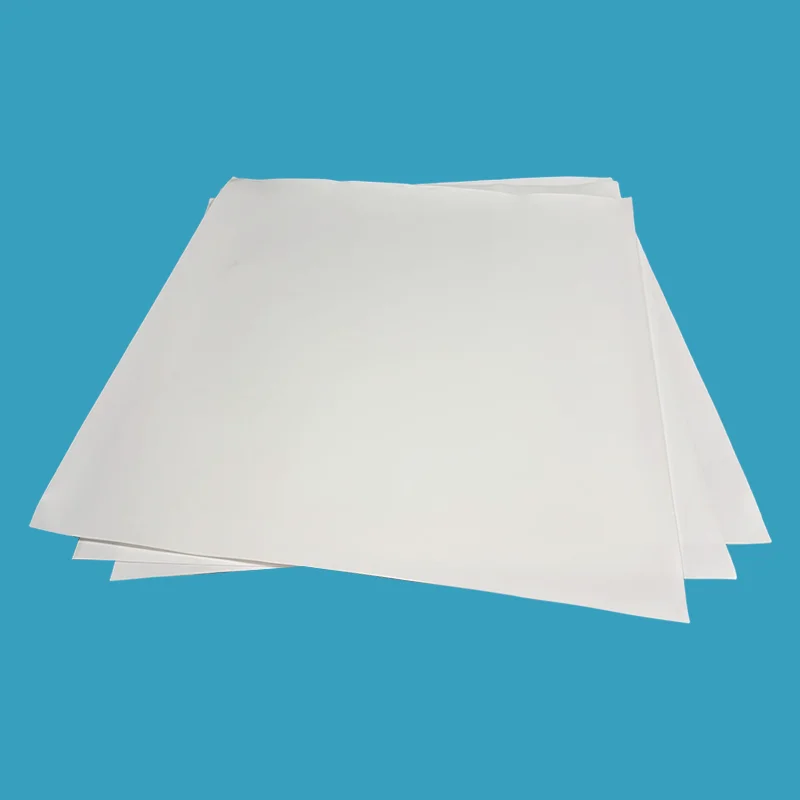

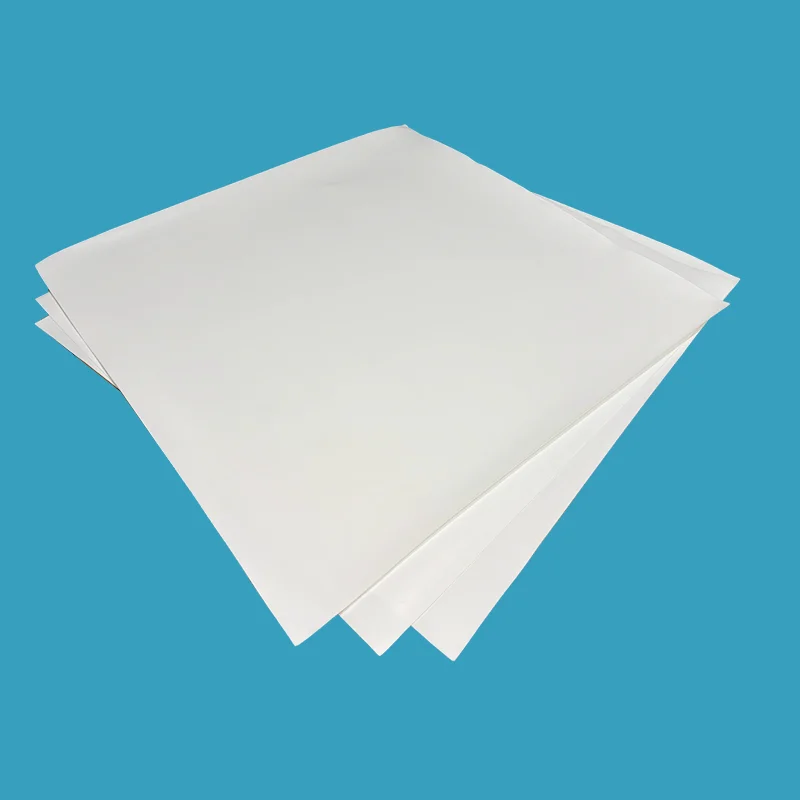

Glass Fiber Filled PTFE Sheet

Kuinka lasikuituvahvistus parantaa PTFE:n suorituskykyä?

Lasikuitulla täytetty PTFE-levy on vahvistettu PTFE-materiaali, joka on valmistettu sisällyttämällä 15–25 % lasikuituja PTFE-matriisiin. Standardi 25 % lasikuitukoostumus tarjoaa optimaalisen tasapainon mekaanisen lujuuden ja kemiallisen kestävyyden välillä.

Lisätyt kuidut luovat vahvemman sisäisen rakenteen, parantaen kantavuutta, kulutuskestävyyttä, virumisenkestävyyttä ja mittojen vakautta säilyttäen samalla PTFE:n alhaiset kitkaominaisuudet ja laajan kemiallisen yhteensopivuuden (pH 0–14).

Compared with virgin PTFE, this material offers higher tensile strength (≥13 MPa), reduced thermal expansion, and better resistance to deformation under continuous load. Sitä käytetään laajalti tiivisteissä, venttiilien istuimissa, pumppukomponenteissa ja kulutusosissa.

Lasikuitulla täytettyä PTFE:tä ei kuitenkaan suositella fluorivetyhappoon (HF) tai voimakkaisiin emäksiin, ja sen kovempi pinta ei välttämättä sovellu sovelluksiin, jotka vaativat maksimaalista joustavuutta tai pehmeiden liitäntäpintojen suojaa. FDA-yhteensopivia laatuja on saatavilla elintarvike- ja lääkesovelluksiin.

Miksi valita lasikuitutäytteinen PTFE-arkki?

Lasikuitulla täytetty PTFE-levy on suunniteltu sovelluksiin, joissa uusi PTFE ei pysty tarjoamaan riittävää mekaanista vakautta. Lasikuituvahvistus parantaa PTFE:n lujuutta ja kestävyyttä, mikä auttaa ratkaisemaan yleisiä tiivistysongelmia korkean kuormituksen ja kulumisen olosuhteissa.

1. Vähentynyt ryömintä jatkuvassa kuormituksessa:Lasikuituvahvistus vahvistaa PTFE-rakennetta, vähentää kylmävirtausta ja auttaa ylläpitämään tiivistyspainetta pitkiä käyttöaikoja.

2. Parempi kulutuskestävyys:Vahvistettu materiaali tarjoaa paremman kestävyyden hankaavia aineita vastaan ja pidentää käyttöikää sovelluksissa, joissa puhdas PTFE kuluu liian nopeasti.

3. Parempi mittavakaus:Pienempi lämpölaajeneminen auttaa säilyttämään tiivisteen mitat ja tiivistyksen luotettavuuden lämpötilanvaihteluiden aikana.

4. Korkeampi mekaaninen lujuus:Suuremman jäykkyyden, kantavuuden ja vetolujuuden (≥13 MPa) ansiosta lasikuitutäytteinen PTFE-levy vähentää muodonmuutos- ja pursotusriskiä paineen alaisena.

5. Säilytetty kemiallinen kestävyys:Samalla kun PTFE-emäs parantaa mekaanista suorituskykyä, se tarjoaa silti erinomaisen kestävyyden useimpia happoja, emäksiä ja liuottimia vastaan pH-arvossa 0–14.

Vertailu- ja valintaopas

Lasikuitu PTFE vs Virgin PTFE vs Glass Microsphere PTFE

Ominaisuus	Lasikuitu PTFE	Neitsyt PTFE	Lasi Microsphere PTFE
Vetolujuus	≥13 MPa	Alentaa	Kohtalainen
Kulutuskestävyys	★★★★★ erinomainen	★★☆☆☆ huono	★★★☆☆
Virumisen vastustuskyky	★★★★☆ parantunut	★★☆☆☆ huono	★★★★★
Laipan suojaus	★★☆☆☆ voi naarmuttaa pehmeitä laippoja	★★★☆☆	★★★★★ turvallinen
Kemiallinen yhteensopivuus	pH 0–14, EI HF:lle/voimakkaalle alkalille	pH 0-14	pH 0–14, EI HF:lle
FDA-yhteensopiva	✅ Kyllä	✅ Kyllä	✅ Kyllä
Paras	Hioma-aineet, korkea paine, venttiilin istukat	Puhtaat kemikaalit, sileät laipat, FDA	Hauraat laipat, pieni vääntömomentti

Pikavalintaopas

Jos palvelusi on...	Valita...	Miksi
Hankaavat materiaalit, lietteet, korkea kuluminen	Lasikuitu PTFE	Korkein kulutuskestävyys
Korkea paine, suuri kuormitus	Lasikuitu PTFE	Suurempi mekaaninen lujuus
Venttiilien istukat, pumpun komponentit	Lasikuitu PTFE	Vahvuus + kemikaalinkestävyys
Lasipäällysteiset laipat, herkät pinnat	Lasi Microsphere PTFE	Matala vääntömomentti, laippasuojaus
Puhtaat kemikaalit, ruoka/lääkkeet, alhaiset kustannukset	Neitsyt PTFE	Yleinen kemiallinen kestävyys, edullisimmat kustannukset
Hioma + korkea paine + korkea lämpötila	Lasikuitu-PTFE, jonka lasipitoisuus on 25 %	Tasapainoinen vahvistus

Ensisijaiset sovellukset

Teollisuus	Sovellus	Miksi lasikuitu
Kemiallinen käsittely	Pumppukotelot, venttiilien istukat, tiivisteet — hapot, liuottimet, syövyttävät aineet	Kemiallinen kestävyys + mekaaninen lujuus
Öljy ja kaasu	Venttiilin istukat, putkien tiivisteet — korkea paine, hiilivedyt	Suuri kantavuus, kulutuskestävyys
Ruoka ja juoma	Käsittelylaitteet, FDA-yhteensopivat tiivisteet	Saatavilla FDA:n hyväksymiä arvoja
Farmaseuttiset	Steriilit laitteet, API valmistus	FDA-yhteensopiva, ei-kontaminoiva
Puolijohde	Kemiallinen jakelu, puhtaan veden tuotanto	Puhdas materiaali, kemikaalinkestävyys
Yleinen teollisuus	Laakerit, liukukannattimet, suodatinkotelot	Kulutuskestävyys, alhainen kitka

Factory Factory Factory Factory

Tekniset tiedot

Lasikuitutäytteisen PTFE-levyn ominaisuudet

Parametri	Arvo	Testimenetelmä
Lämpötila-alue	-180°C - +200°C	ASTM
Tiheys	2,23-2,40 g/cm³	ASTM D4884
Vetolujuus	≥13 MPa	ASTM D4894
Pidentymä	≥ 180 %	ASTM D4894
Kovuus	Ranta D ≥60	ASTM D2240
Muodonmuutos kuormituksen alaisena	~9 % (14N/mm², 24h)	ASTM D621
Kitkakerroin (staattinen)	0,17-0,19	ASTM D1894
Kitkakerroin (dynaaminen)	0,15-0,17	ASTM D1894
Lasikuitupitoisuus	15-25 % (25 % vakio)	—
Väri	Luonnonvalkoinen, vaaleanharmaa tai vaaleansininen	—
FDA-yhteensopiva	Kyllä – FDA 21 CFR 177.1550	—

Saatavilla koot

Koko (mm)	Paksuusalue (mm)	Lasin sisältö
1000 × 1000	0,5-20	15 %, 25 %
1200 × 1200	0,5-20	15 %, 25 %
1500 × 1500	0,5-6	15 %, 25 %
2000 × 2000	0,5-20	15 %, 25 %
Saatavilla mukautettuja kokoja	—	—

Laadunvarmistus

100 % Virgin PTFE -hartsi — ei uudelleenhiontaa, ei kierrätettyä materiaalia.

Ensiluokkainen lasikuituvahvistus — Tasainen dispersio takaa yhtenäiset mekaaniset ominaisuudet.

FDA-yhteensopiva luokka — Täyttää FDA 21 CFR 177.1550 -vaatimukset.

Täysi jäljitettävyys — Jokainen erä jäljitettävissä. Materiaalitodistukset pyynnöstä.

Testattu kansainvälisten standardien mukaan — ASTM D4884 (tiheys), ASTM D4894 (vetolujuus/venymä), ASTM D2240 (kovuus).

Mukautettu väri saatavana — Vaaleansininen, luonnonvalkoinen ja muut värit pyynnöstä.

Toimitusaika — vakiokoot varastossa (24–48 tuntia); mukautetut koot 7-10 päivää.

Test Test Test Test

Tapaustutkimus

Hydrometallurginen yritys käytti painehapon uuttoautoklaavia ankarissa olosuhteissa 120 ℃ lämpötilassa, 5,0 MPa:n paineessa ja kupari-ioneja sisältävässä rikkihapossa. Alkuperäinen PTFE-vuori tarjosi erinomaisen kemiallisen kestävyyden, mutta kärsi virumismuodonmuutoksesta jatkuvassa kuumuudessa ja paineessa.

Noin 6 kuukauden käytön jälkeen vuoraus vääntyi ja heikensi vakautta, mikä johti lisääntyneisiin tarkastusvaatimuksiin ja huoltokustannuksiin.

Laitteet päivitettiin lasikuitutäytteisellä PTFE-levyllä, joka paransi mekaanista lujuutta, virumiskestävyyttä ja mittojen vakautta säilyttäen samalla PTFE:n erinomaisen korroosionkestävyyden. Vahvistettu PTFE-vuori kesti menestyksekkäästi vaativan käyttöympäristön.

Vaihdon jälkeen vuoraus on pysynyt tasaisena ja vakaana kolmen vuoden jatkuvan käytön jälkeen, mikä osoittaa parempaa kestävyyttä ja luotettavuutta verrattuna perinteisiin neitseellisiin PTFE-materiaaleihin.

FAQ

K: Mikä on lasikuitutäytteinen PTFE-levy ja miten se eroaa alkuperäisestä PTFE:stä?

V: Lasikuitulla täytetty PTFE-levy on PTFE-vahvistettu 25 % lasikuidulla. Se tarjoaa huomattavasti paremman mekaanisen lujuuden, kulutuskestävyyden ja virumisenkestävyyden verrattuna neitseelliseen PTFE:hen, säilyttäen samalla erinomaisen kemiallisen kestävyyden (pH 0-14).

Neitsyt PTFE on pehmeämpi ja muotoutuu kuormituksen alaisena, lasikuitu PTFE säilyttää muotonsa pidempään (vetolujuus ≥13 MPa vs. neitseellisen PTFE:n pienempi). Tämä tekee siitä suositellun valinnan venttiilin istukoihin, pumppukomponentteihin, tiivisteisiin ja dynaamisiin tiivistyssovelluksiin, joissa uusi PTFE hiipii tai kuluu.

Lasikuitu-PTFE ei kuitenkaan ole yhteensopiva fluorivetyhapon (HF) tai vahvan alkalin kanssa. Käytä näissä palveluissa uutta PTFE:tä tai hiilitäytteistä PTFE:tä. Saatavana FDA-yhteensopivina laatuina elintarvike- ja lääkesovelluksiin (FDA 21 CFR 177.1550).

K: Voidaanko lasikuitutäytteistä PTFE-levyä käyttää FDA:n elintarvike- ja lääkesovelluksiin?

V: Kyllä. Lasikuitutäytteistä PTFE-arkkia on saatavana FDA-yhteensopivina laatuina, jotka täyttävät FDA 21 CFR 177.1550 -vaatimukset elintarvikekosketuksessa ja farmaseuttisissa sovelluksissa.

Tämä tekee siitä sopivan elintarvikejalostuslaitteisiin, saniteettitiivisteisiin ja lääkevalmistuksen komponentteihin, joissa vaaditaan sekä kemiallista kestävyyttä että mekaanista lujuutta.

Varmista aina, että tietyllä luokallasi on FDA-sertifikaatti. Toimitamme täydelliset asiakirjat (materiaalitodistukset, FDA-vaatimustenmukaisuuskirjeet) jokaisen vaatimustenmukaisen tilauksen yhteydessä.

Äärimmäisiä puhtausvaatimuksia varten (USP-luokka VI) ota yhteyttä vaihtoehtoisten suositusten saamiseksi.

K: Mitkä ovat rajoitukset ja mitkä ovat yleisimmät virheet?

V: Lämpötila: -180°C - +200°C jatkuva huolto.

Paine: Jopa 55-100 baaria paksuudesta ja mallista riippuen.

Kemiallinen: pH 0-14, EI yhteensopiva fluorivetyhapon (HF) tai vahvan alkalin kanssa, lasikuidut reagoivat näiden kemikaalien kanssa. Käytä HF-palveluihin uutta PTFE:tä tai hiilitäytteistä PTFE:tä.

Mekaaninen: Kovempi kuin uusi PTFE – voi naarmuttaa pehmeitä varsia tai hauraita laippoja; käytä lasimikropalloa PTFE:tä lasilla vuorattuihin laippoihin.

Kolme yleisintä virhettä:

Käyttö HF-palvelussa: lasi liukenee: käytä sen sijaan neitseellistä PTFE:tä tai hiilitäytteistä PTFE:tä

Ylikiristys: lasikuitu-PTFE on vahvempi, mutta vaatii silti kontrolloidun vääntömomentin (30-50 % metallitiivisteistä); liiallinen kiristäminen voi vahingoittaa tiivistettä ja aiheuttaa vuotoja

Odotetaan samaa joustavuutta kuin ensiö-PTFE: lasikuitu vähentää joustavuutta (venymä ≥ 180 % vs. 250-300 % neitseellisellä PTFE:llä); suunnittele sen mukaan

Toimitamme asennusohjeet jokaiseen tilaukseen. Seuraa niitä.

Tarvitsetko apua oikean arvosanan valinnassa? Ota yhteyttä lämpötilasi, paineesi ja väliaineesi kanssa, suosittelemme oikeaa PTFE-laatua 24 tunnin sisällä.
