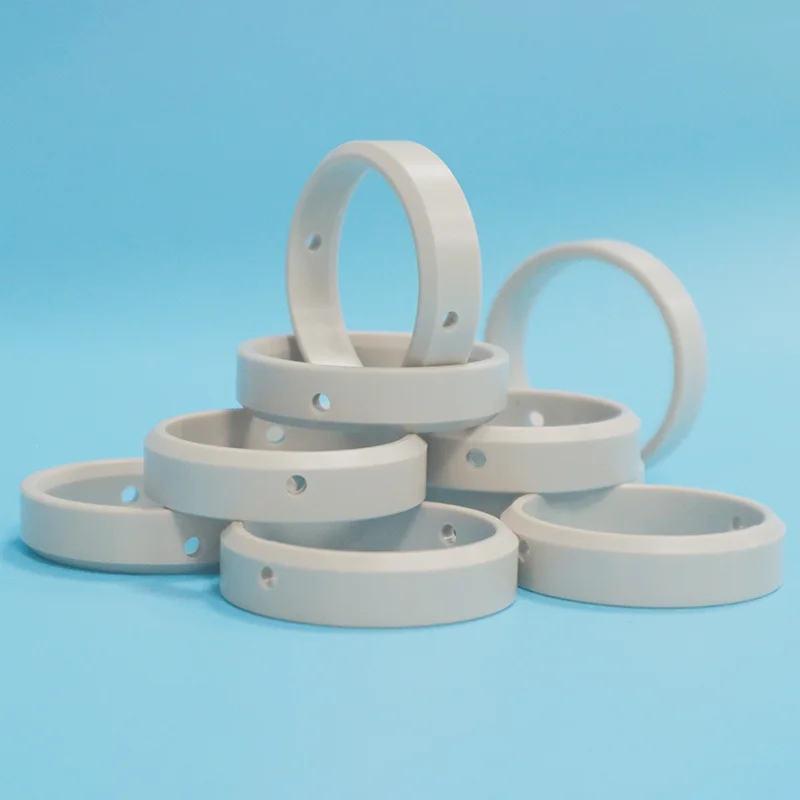

Mukautetut koneistetut PTFE-osaton suunniteltu sovelluksiin, joissa vakiokomponentit eivät pysty tarjoamaan vaadittua yhdistelmää kemikaalien kestävyydestä, alhaisesta kitkasta, sähköeristyksestä, mittavaatimuksista ja huoltovarmuudesta. Koneistetun PTFE:n avulla insinöörit voivat luoda sovelluskohtaisia geometrioita turvautumatta pelkästään vakiokokoihin tiivisteistä ja venttiilikomponenteista holkkeihin, eristimiin, kulutusosiin ja nesteenkäsittelykomponentteihin. Tämä opas selittää, kuinka valita PTFE, suunnitella mukautettuja komponentteja, hallita koneistusriskejä, parantaa osien suorituskykyä ja työskennellä tehokkaasti ammattimaisen PTFE-valmistajan, kuten Ningbo Taifno PTFE Plastic Products Co., Ltd:n, kanssa.
Räätälöidyt koneistetut PTFE-osat ovat tarkkuuskomponentteja, jotka on valmistettu polytetrafluorietyleenistä tietyn piirustuksen, CAD-mallin, näytteen tai sovellusvaatimuksen mukaisesti. Sen sijaan, että ostaisit tavallisen aluslevyn, tiivisteen, holkin, putken tai eristimen ja mukauttaisivat ympäröivät laitteet, insinöörit voivat määrittää komponentin todellisten käyttöolosuhteiden mukaan.
Tämä lähestymistapa on erityisen hyödyllinen, kun komponentin on sopia epätyypilliseen kokoonpanoon, kestää aggressiivisia kemikaaleja, minimoida kitka, tarjota sähköeristys tai säilyttää luotettava suorituskyky vaativissa ympäristöissä. Räätälöity koneistus voi myös tukea prototyyppejä, varaosia, vähäistä tuotantoa ja toistuvia valmistusohjelmia.
Onnistunut PTFE-komponentti ei ole vain piirustukseen leikattu muoviosa. Materiaalin joustavuus, lämpöliike, virumiskäyttäytyminen, pinnan ominaisuudet ja käyttöolosuhteet vaikuttavat kaikki lopulliseen suunnitteluun. Tästä syystä paras valmistusprosessi alkaa ymmärtämällä, kuinka komponentti todella toimii.
PTFE:tä arvostetaan, koska se yhdistää useita ominaisuuksia, joita on vaikea saavuttaa yhdessä tavanomaisessa materiaalissa. Se tarjoaa erittäin alhaisen kitkan, vahvan vastustuskyvyn monille aggressiivisille kemiallisille ympäristöille, erinomaisen sähköeristyksen ja hyödyllisen suorituskyvyn laajalla lämpötila-alueella.
Nämä ominaisuudet tekevät PTFE:stä erityisen houkuttelevan komponenteille, jotka koskettavat kemikaaleja, liikkuvat toista pintaa vasten, eristävät sähköelementtejä tai toimivat osana tiivistysjärjestelmää.
| PTFE:n ominaisuus | Tekninen hyöty | Tyypillinen vaatimus |
|---|---|---|
| Matala kitka | Vähentää vastusta liukukoskettimessa | Holkit, laakerit, ohjaimet |
| Kemiallinen kestävyys | Tukee käyttöä aggressiivisen median ympärillä | Kemiallinen käsittely ja nesteiden käsittely |
| Sähköeristys | Auttaa eristämään sähkökomponentteja | Eristimet, välikkeet, suojakomponentit |
| Tarttumaton käyttäytyminen | Vähentää tarttumista ja materiaalin kertymistä | Käsittely- ja käsittelylaitteet |
| Alhainen kosteuden imeytyminen | Auttaa ylläpitämään suorituskykyä kosteissa ympäristöissä | Nestejärjestelmät ja sähkösovellukset |
Vakiokomponentit ovat käteviä, mutta ne eivät välttämättä vastaa erikoislaitteiden mittoja tai suorituskykyvaatimuksia. Mukautettu koneistus tarjoaa joustavamman reitin, kun komponenttien geometria on sovelluskohtainen.

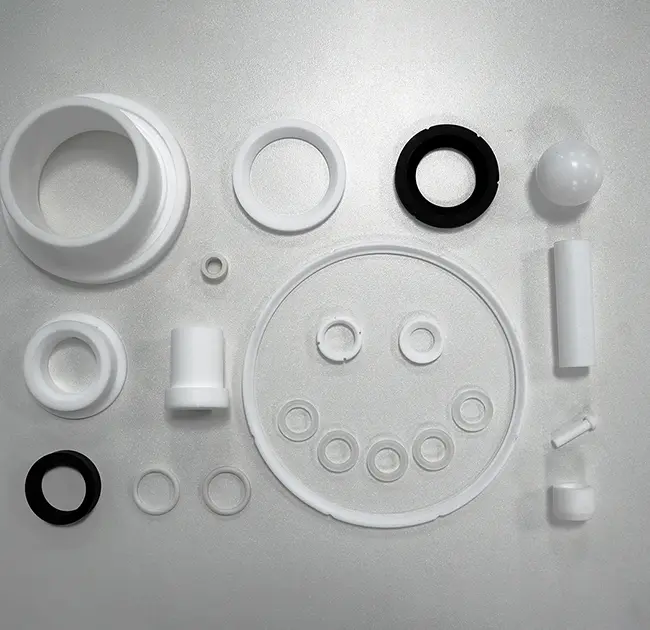

Kemiallisen kestävyyden, alhaisen kitkan, eristyksen ja työstettävyyden yhdistelmä tekee mukautetuista PTFE-komponenteista hyödyllisiä useilla teollisuudenaloilla.
Tiivisteet, venttiilien istukat, vuoraukset, tiivisteet, holkit ja nesteen kanssa kosketuksissa olevat komponentit.
Komponentit, jotka vaativat pientä kitkaa ja kestävyyttä kemiallisille aineille.
Eristävät aluslevyt, välikkeet, holkit, holkit ja suojakomponentit.
Kuluvat komponentit, ohjaimet, liukuosat, rullat, holkit ja mukautetut mekaaniset elementit.
Räätälöidyt nesteenkäsittelykomponentit ja kemiallisesti kestävät kiinnikkeet.
Eristävät, nesteenhallinta- ja kemiallisesti kestävät komponentit, joissa puhtaus ja materiaalivalinta ovat tärkeitä.
Yksi tärkeimmistä päätöksistä on, riittääkö standardi neitseellisen PTFE:n vai pitäisikö täytettyä PTFE-laatua harkita. Materiaalin valinnan tulee alkaa toimintaympäristöstä eikä pelkästään osan ulkonäöstä tai ostohinnasta.
| Materiaalin suunta | Potentiaalinen vahvuus | Pohdintoja |
|---|---|---|
| Neitsyt PTFE | Korkea kemiallinen kestävyys ja erinomaiset sähköominaisuudet | Viruminen ja mittaliikkeet tulee ottaa huomioon |
| Lasillä täytetty PTFE | Parempi mittojen vakaus ja kulumiskäyttäytyminen | Voi käyttäytyä eri tavalla koneistuksen aikana ja yhteenliittyviä pintoja vasten |
| Hiilellä täytetty PTFE | Hyödyllinen valituissa kulumis- ja mekaanisissa sovelluksissa | Sovelluskohtaisten materiaalien yhteensopivuus tulee tarkistaa |
| Grafiittitäytteinen PTFE | Voi parantaa kitka- ja kulumisominaisuuksia | Paras valittu todellisen kuormituksen ja liikeolosuhteiden mukaan |
Oikea valinta riippuu lämpötilasta, paineesta, kemiallisesta altistumisesta, liukunopeudesta, kuormituksesta, tiivistysolosuhteista, mittavaatimuksista ja odotetusta käyttöiästä. Materiaalisuosituksen tulisi siksi perustua koko sovellukseen eikä yhteen yksittäiseen omaisuuteen.
PTFE käyttäytyy eri tavalla kuin metallit ja jäykät tekniset muovit. Sen pehmeys ja taipumus deformoitua jatkuvan voiman vaikutuksesta tarkoittavat, että suunnittelijoiden tulee ottaa huomioon todellinen käyttökunto määritellessään toleransseja ja geometriaa.
Vältä tiukimman mahdollisen toleranssin määrittämistä yksinkertaisesti siksi, että piirustus sallii sen. Käytännön toleranssistrategia keskittyy tarkkuuteen kriittisiin toimintoihin liittyviin ominaisuuksiin pitäen samalla ei-kriittiset mitat kohtuullisina. Tämä voi parantaa valmistettavuutta, johdonmukaisuutta ja projektin kokonaiskustannuksia.
Luotettava räätälöityjen koneistettujen PTFE-osien projekti noudattaa yleensä jäsenneltyä työnkulkua. Jokainen vaihe edistää mittatarkkuutta ja sovelluksen suorituskykyä.
Mittojen hallinta on erityisen tärkeää tiivistys-, liuku- tai tarkkuuskokoonpanoissa käytettäville PTFE-komponenteille. Koska PTFE voi reagoida lämpötilaan, paineeseen, puristamiseen ja aikaan, tarkastus tulee suunnitella komponentin todellisen toiminnan mukaan.
Ammattimaisen toimittajan tulisi pystyä keskustelemaan kriittisistä mitoista ennen tuotantoa sen sijaan, että se vain koneistaisi jokaisen ominaisuuden mielivaltaiseen toleranssiin. Vaativissa projekteissa asiakkaan ja valmistajan tulee sopia tarkastusmenetelmistä, mittausolosuhteista, näytteenottovaatimuksista ja dokumentaatiosta ennen massatuotannon aloittamista.
| Asiakasongelma | Mahdollinen syy | Käytännön ratkaisu |
|---|---|---|
| Osa ei sovi asennuksen jälkeen | Toleranssi- tai lämpötilaolosuhteita ei otettu täysin huomioon | Määrittele kriittiset sovitukset ja todelliset käyttöolosuhteet ennen koneistusta |
| Osa vääntyy asennuksen aikana | Liiallinen puristus tai sopimaton geometria | Tarkista seinän paksuus, tuki, istuvuus ja materiaaliluokka |
| Kuluma on odotettua suurempi | Kuorma, nopeus, liitosmateriaali tai laatu voivat olla sopimattomia | Tarkista käyttöolosuhteet ja harkitse sopivaa täytettyä PTFE-laatua |
| Tarjous on odotettua korkeampi | Liian tiukat toleranssit tai tarpeettomat monimutkaiset ominaisuudet | Käytä CTQ-pohjaista toleranssia ja yksinkertaista ei-toiminnallisia ominaisuuksia |
| Tuotannon johdonmukaisuus on vaikeaa | Materiaalivaihtelu, prosessivaihtelu tai riittämätön tarkastussuunnittelu | Määritä hyväksytyt materiaali-, prosessi-, tarkastus- ja pakkausvaatimukset |
Yksityiskohtainen tarjouspyyntö auttaa valmistajaa ymmärtämään projektin nopeasti ja vähentää toistuvien selvitysten riskiä. Ostajien tulee laatia mahdollisimman paljon seuraavista tiedoista:
Vaikka jotkin tiedot eivät olisi käytettävissä, sovellustaustan tarjoaminen voi auttaa valmistajaa tunnistamaan mahdolliset riskit ennen tuotannon aloittamista.
Räätälöityjen koneistettujen PTFE-osien toimittajan valitseminen edellyttää enemmän kuin yksikköhintojen vertailua. PTFE-työstö edellyttää ymmärrystä siitä, miten materiaalin käyttäytyminen on vuorovaikutuksessa geometrian, työkalujen, työskentelyn, tarkastuksen ja lopullisen sovelluksen kanssa.
Ningbo Taifno PTFE Plastic Products Co., Ltd.keskittyy PTFE-muovituotteisiin ja räätälöityihin PTFE-ratkaisuihin teollisiin sovelluksiin. Ostajille, joilla on epätyypillisiä komponenttivaatimuksia, kokeneen valmistajan arvo piilee kyvyssä keskustella koko projektista pelkän piirustuksen käsittelyn sijaan.
Hyödyllisen toimittajan tulee pystyä auttamaan asiakkaita selvittämään materiaalin valintaa, koneistusvaatimuksia, kriittisiä mittoja, tuotantomääriä ja sovellusnäkökohtia. Tällainen viestintä on erityisen arvokasta, kun asiakas kehittää uutta tuotetta, korvaa maahantuotua komponenttia tai optimoi olemassa olevaa suunnittelua.
Sen sijaan, että kysyttäisiin vain "Paljonko tämä PTFE-osa maksaa?", teollisten ostajien tulisi kysyä, ovatko materiaali, geometria, toleranssi, valmistusprosessi ja tarkastussuunnitelma sopivia todelliseen sovellukseen. Hyvin määritelty projekti voi vähentää uudelleensuunnittelua, parantaa tuotannon yhtenäisyyttä ja tukea ennakoitavampaa pitkän aikavälin suorituskykyä.
Kyllä. Mukautetut PTFE-komponentit voidaan valmistaa suunnittelupiirustuksista, CAD-tiedostoista, näytteistä tai määritetyistä mittavaatimuksista. Valmistajan tulee tarkistaa suunnittelu- ja käyttöolosuhteet ennen tuotantoa.
PTFE:tä käytetään laajalti tiivisteissä, tiivisteissä, venttiilin istuimissa, tukirenkaissa ja muissa tiivistykseen liittyvissä komponenteissa. Oikea geometria, materiaalilaatu, paine, lämpötila, liitäntäpinta ja asennusolosuhteet on kuitenkin otettava huomioon yhdessä.
Virgin PTFE tarjoaa PTFE:hen liittyvät perusominaisuudet, kun taas täytetyissä laatulajeissa on materiaaleja, jotka on suunniteltu muuttamaan ominaisuuksia, kuten kulutuskestävyyttä, virumiskäyttäytymistä, mittojen vakautta tai mekaanista suorituskykyä. Paras valinta riippuu sovelluksesta.
Kyllä. Sen alhaiset kitkaominaisuudet tekevät PTFE:stä hyödyllisen holkeissa, laakereissa, ohjaimissa, liukuelementeissä ja muissa liikkuvissa komponenteissa. Kuorma, nopeus, lämpötila, liitosmateriaali ja odotettu käyttöikä tulee arvioida ennen laadun valintaa.
Piirustus tai CAD-tiedosto, materiaalivaatimukset, määrä, kriittiset toleranssit, käyttölämpötila, paine, kemikaalialtistus, sovelluksen kuvaus, pintavaatimukset ja toimitusehdot ovat erittäin hyödyllisiä tarkan tarjouksen laatimisessa.
Räätälöity koneistus on erityisen hyödyllinen prototyypeille, näytteille, varaosille, tekniselle validoinnille ja suhteellisen pienille tuotantomäärille, koska valmistusprosessi voidaan mukauttaa vaadittuun geometriaan ilman, että se on täysin riippuvainen erityisistä muovaustyökaluista.
Asiakkaat voivat usein vähentää kustannuksia tunnistamalla vain aidosti kriittiset toleranssit, yksinkertaistamalla tarpeetonta geometriaa, valitsemalla sopivan materiaalilaadun, optimoimalla erämäärät ja toimittamalla täydelliset piirustukset ja sovellustiedot ennen tarjousta.
Mukautetut koneistetut PTFE-osat tarjoavat käytännöllisen ratkaisun, kun vakiokomponentit eivät täytä teollisuuslaitteiden mitta-, kemiallisia, kitka-, eristys- tai sovelluskohtaisia vaatimuksia. Suurin etu ei ole pelkkä räätälöinti itse, vaan kyky luoda komponentti todellisen toimintaympäristön ympärille.
Onnistuneet PTFE-projektit riippuvat materiaalin valinnan, sovellusanalyysin, käytännön geometrian, koneistusstrategian, toleranssivalvonnan, tarkastuksen ja viestinnän oikeasta yhdistelmästä. Määrittämällä kriittiset vaatimukset ennen tuotantoa ja työskentelemällä kokeneen valmistajan kanssa ostajat voivat vähentää tarpeettomia kustannuksia ja parantaa komponenttien luotettavuutta.
Ningbo Taifno PTFE Plastic Products Co., Ltd.voi tukea asiakkaita, jotka etsivät räätälöityjä PTFE-muovikomponentteja tiettyjen piirustusten, mittojen, materiaalivaatimusten ja käyttöolosuhteiden perusteella. Tarvitsetpa prototyyppejä, varaosia, tiivistekomponentteja, eristäviä osia, holkkeja tai muita räätälöityjä PTFE-ratkaisuja, jaa vaatimukset suunnittelutiimille keskustellaksesi sopivasta valmistusmenetelmästä.
Onko sinulla piirustus tai mukautettu PTFE-vaatimus?Ota yhteyttätänään keskustellaksesi projektistasi ja löytääksesi käytännöllisen PTFE-ratkaisun sovelluksellesi.
-
