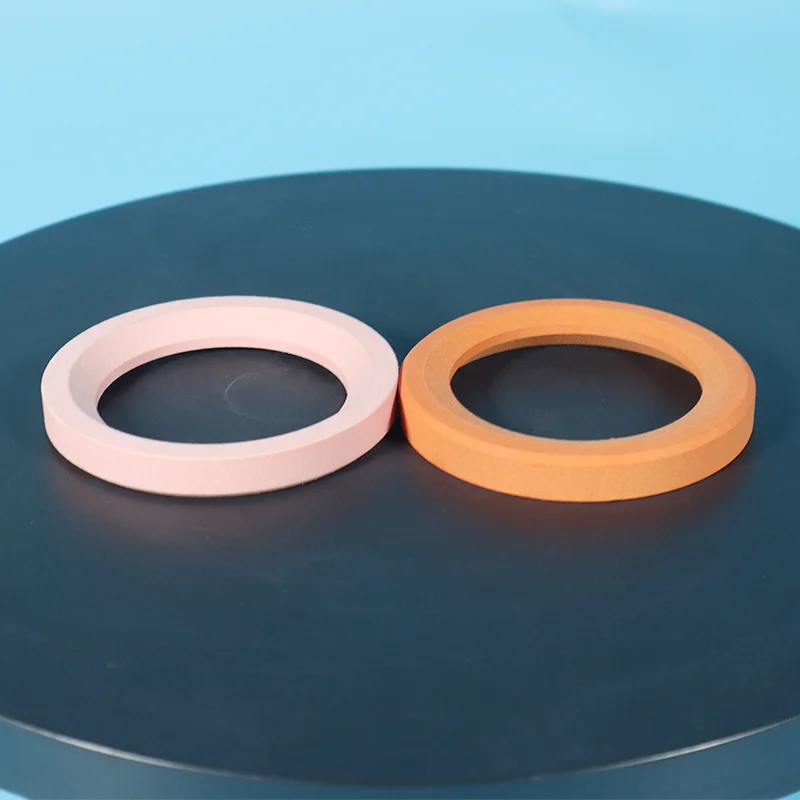

Täytetty modifioitu PTFE-venttiilin istukka

Etsitkö räätälöityä täytettyä muunnettua PTFE-venttiilin istukkaratkaisua kilpailukykyiseen hintaan? Taifno on luotettava valmistaja ja ihanteellinen pitkäaikainen kumppani. Tämä tuote on tarkkuusmuovattu tiivistekomponentti, joka on asennettu venttiilin rungon ja pallon, läppälevyn tai tulpan väliseen rajapintaan. se tarjoaa paremman kulumiskestävyyden, vähentää virumisen muodonmuutoksia ja parantaa läpäisyvastusta.

Lähetä kysely

Tuotteen Kuvaus

Täytetyt modifioidut PTFE-venttiilin istukat on valmistettu tarkasti käyttämällä lasikuitua, hiilikuitua tai kehittyneitä modifioituja hartseja, mikä parantaa mekaanista lujuutta ja mittastabiilisuutta vaarantamatta kemiallista kestävyyttä.

Taifno on erikoistunut valmistaja, jolla on omat T&K- ja tuotantomahdollisuudet. Tuotteemme ovat useiden kansainvälisten sertifikaattien mukaisia, mukaan lukien CE- ja FDA-standardit, ja niitä on saatavana useilla muokatuilla eritelmillä, kuten lasikuitutäytteisillä, hiilikuitutäytteisillä, molybdeenidisulfidilla (MoS₂) täytettyinä ja TFM™-modifioiduilla laatuluokilla.

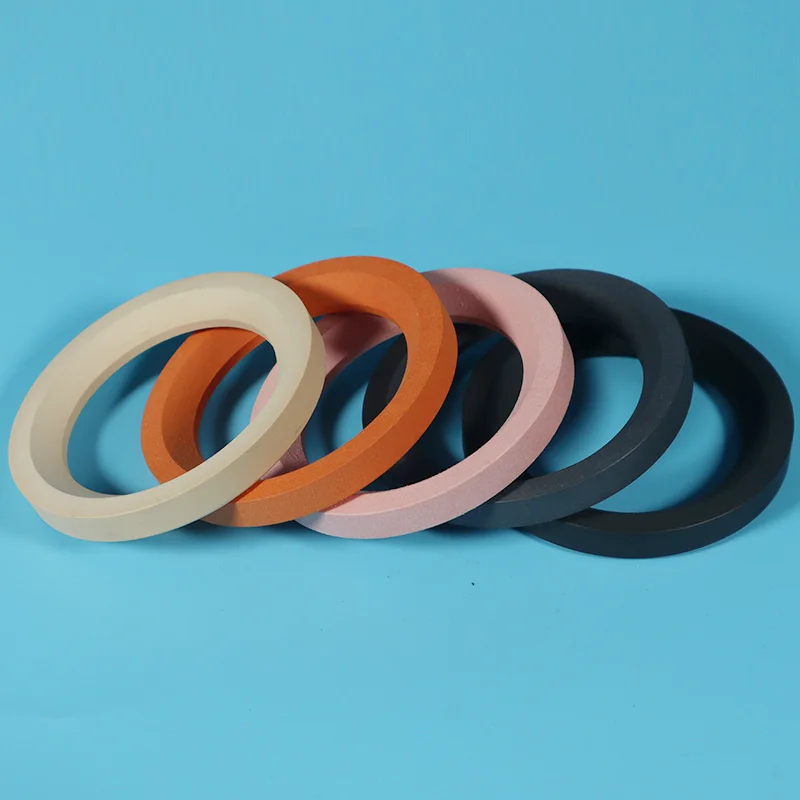

Filled Modified PTFE Valve Seat

Miksi valita täytetyt modifioidut PTFE-venttiilin istukat?

Virgin PTFE -ongelma

Virgin PTFE -rajoitus	Miksi se tapahtuu	Kuinka modifioitu PTFE korjaa sen
Muotoilee kuormituksen alaisena	PTFE on pehmeää – kylmävirtaus (ryömintä) jatkuvassa paineessa	Täyteaineet lisäävät jäykkyyttä ja virumisvastusta – säilyttää muotonsa pidempään
Kuluu nopeasti	Pehmeä materiaali – hioma-aineet leikkaavat tiivistepinnan	Kovemmat täyteaineet (lasi, hiili) parantavat kulutuskestävyyttä
Läpäisy tiivisteen läpi	Virgin PTFE:ssä on mikrotyhjiöitä – kemikaalit tihkuvat läpi ajan myötä	Modifioiduilla hartseilla (kuten TFM™) on tiheämpi rakenne – pienempi läpäisynopeus
Turvotus ja supistukset	Lämpölaajeneminen – epätäydellinen tiivistys lämpötilan vaihtelussa	Parempi mittojen vakaus – säilyttää tiiviyden lämpötilanvaihteluissa
Rajoitettu painekyky	Pehmeä – pursottuu korkeassa paineessa (<70 bar)	Käsittelee jopa 414 baaria – sopii korkeapaineisiin palveluihin

Kolme ydinetua

1. Parannettu virumisen vastustuskyky

Vakio-PTFE deformoituu pysyvästi jatkuvassa kuormituksessa, mikä johtaa vuotoon ja usein tapahtuviin vaihtoihin. Modifioidut PTFE-yhdisteet, mukaan lukien TFM™-modifioidut hartsit ja lasi-/hiiletäytteiset lajikkeet, kestävät muodonmuutoksia kuormituksen alaisena ja säilyttävät tiivistysvoiman pitkän käyttöiän ajan. Tuloksena on venttiilin istukka, joka pitää vääntömomentin pidempään ja tiivistää tiukemmin.

2. Erinomainen kulumiskestävyys

Hankaavissa aineissa, lietteissä, hiekassa tai kiteytyvässä nesteessä olevat venttiilin istukat kuluvat nopeasti. Lasillä täytetty PTFE tarjoaa paremman puristuslujuuden ja jäykkyyden, kun taas hiilitäytteiset laadut tarjoavat alhaisen kitkan ja lämmön haihtumisen. Kulutuskestävyyden parannukset voivat pidentää käyttöikää 3–5 kertaa pidempään kuin neitseellisen PTFE:n.

3. Pienempi läpäisynopeus

Kriittisissä kemiallisissa palveluissa väliaineet voivat hitaasti tunkeutua neitseellisen PTFE:n läpi, hyökkäämällä venttiilin runkoon tai karkaamalla ilmakehään. Modifioiduilla PTFE-hartseilla, kuten TFM™ PTFE:llä, on tiheämpi polymeerirakenne, mikä vähentää merkittävästi läpäisyä ja parantaa tiivisteen eheyttä.

Vertailu: Modifioitu PTFE vs Virgin PTFE

Kustannusten ja tehokkuuden vertailu

Materiaali	Paras	Hinta (alkuperäinen)	Käyttöikä ankarissa palveluissa	Kokonaiskustannukset (3 vuotta)
Neitsyt PTFE	Puhtaat kemikaalit, matalapaine (<70 bar), FDA-sovellukset	$ (1x)	6-12 kuukautta	$$$$ (3-6 vaihtoa)
Lasillä täytetty PTFE	Hankaava materiaali, suuri kuormitus, keskipaine	$$ (1,5x)	3-5 vuotta	$$ (1 korvaava)
Hiilellä täytetty PTFE	Suuri nopeus, lämmönpoisto, alhainen kitka	$$ (1,6x)	3-5 vuotta	$$ (1 korvaava)
TFM™ -muokattu PTFE	Läpäisyherkkä, lämpökierto, korkea paine	$$$ (2,5x)	5+ vuotta	$ (nolla vaihtoa)

Keskeinen näkemys: Virgin PTFE maksaa vähemmän etukäteen – mutta jos vaihdat sen 6–12 kuukauden välein, kumulatiiviset osien + työvoiman + seisonta-ajan kustannukset ylittävät nopeasti 3–5 vuotta kestävän muunnetun PTFE-istuimen kustannukset.

Suorituskyvyn vertailu

Omaisuus	Neitsyt PTFE	Lasilla täytetty	Hiilellä täytetty	TFM™ Muokattu
Lämpötila-alue	-180°C - +200°C	-180°C - +200°C	-180°C - +200°C	-180°C - +200°C
Virumisen vastustuskyky	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Kulutuskestävyys	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Kemiallinen vastustuskyky	★★★★★	★★★★☆	★★★★☆	★★★★★
Läpäisyvastus	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-yhteensopiva	✅ Kyllä	❌ Ei	❌ Ei	✅ Kyllä

Sovellukset

Päätoimialat

Teollisuus	Sovellus	Suositeltu arvosana
Kemiallinen käsittely	Palloventtiilit, säätöventtiilit happojen, liuottimien, emästen käsittelyyn	Virgin PTFE tai TFM™ modifioitu
Öljy ja kaasu	Korkeapainepalloventtiilit, kaivonpäälaitteet, putkistot	Lasi- tai hiilitäytteinen PTFE
Massa ja paperi	Hankaavat lieteventtiilit, keittimen venttiilit	Lasillä täytetty PTFE
Ruoka ja juoma	Saniteettiventtiilit, täyttölaitteet	Virgin PTFE (FDA:n hyväksymä)
Farmaseuttiset	Steriili käsittely, API valmistus	Virgin PTFE tai TFM™ modifioitu (FDA/USP)
Puolijohde	Erittäin puhdas kemikaalien jakelu	Erittäin puhdasta Virgin PTFE:tä
Sähköntuotanto	Höyryjärjestelmät, jäähdytysvesiventtiilit	TFM™ modifioitu tai PCTFE
Vetypalvelu	Kryogeeninen nestemäinen vety, korkeapaineinen kaasumainen vety	PCTFE (kryogeeninen), Virgin PTFE (matalahuokoisuus)

Tyypilliset varusteet

Kelluvat ja akseliin asennettavat palloventtiilit

Läppäventtiilit

Luistiventtiilit ja palloventtiilit

Sulje venttiilit

Säätöventtiilit ja kuristusventtiilit

Reaalimaailman sovellukset

Tapaustutkimus 1: 4x käyttöiän pidentäminen modifioidulla PTFE:llä

Haaste: Kemikaalitehdas vaihtoi PTFE-venttiilien istukkaa ohjausventtiileissä, jotka käsittelevät aggressiivista happoa 8–10 kuukauden välein virumismuodonmuutosten ja vuotojen vuoksi. Vaihtoon liittyvät seisokit maksoivat 5 000 dollaria per venttiili tapahtumaa kohden.

Ratkaisu: Vaihdettiin TFM™-muokattuihin PTFE-istuimiin, joissa on parannettu virumisvastus ja mittojen vakaus.

Tulos: Istuimet kestivät yli 3 vuotta, 4 kertaa pidempään kuin neitseellistä PTFE:tä. Eliminoitui 3 vaihtotapahtumaa per venttiili.

Kokonaissäästöt: 15 000 dollaria per venttiili 3 vuoden aikana sekä pienemmät työ- ja turvallisuusriskit.

Tapaustutkimus 2: Palloventtiilin läpäisyongelma ratkaistu

Haaste: Palloventtiilivalmistajan asiakas käytti PTFE-venttiilin istukkaa, joka ei kestänyt riittävästi muodonmuutoksia, kulumista ja läpäisyä. PTFE:llä oli myös taipumus turvota ja supistua, mikä teki epätäydellisen tiivisteen.

Valmistaja teki yhteistyötä materiaaliasiantuntijoiden kanssa vaihtaakseen venttiilin istukan materiaalin TFM™-muokattuun PTFE:hen, joka tarjosi paljon paremman muodonmuutoskestävyyden ja alhaisemman läpäisynopeuden kuin tavallinen PTFE.

Materiaali teki myös tasaisemman pinnan, mikä vähentää kitkaa ja parantaa pallon ja istuimen välistä tiivistystä.

Tulos: Uusi istuin tarjosi paremman läpäisevestävyyden, paremman mittavakauden ja paremman rakenteellisen eheyden. Valmistaja valmistaa nyt näitä venttiilin istuimia halkaisijaltaan ¾ - 54 tuumaa, ja niitä voidaan käyttää kemiallisessa käsittelyssä, etanolissa, öljy- ja kaasuteollisuudessa, rautatie-, paperi- ja elintarviketeollisuudessa.

Tapaustutkimus 3: Lasillä täytetty PTFE lietehuoltoa varten

Haaste: Kaivostyössä hankaavia malmihiukkasia käsittelevien lieteventtiilien venttiilien istukat vaihdettiin 4–6 viikon välein. Neitseelliset PTFE-istuimet kuluivat nopeasti, mikä aiheutti toistuvia tuotantokatkoksia.

Ratkaisu: Päivitetty lasitäytteisiksi PTFE-istuimille, joilla on parannettu kulutuskestävyys ja lujuus.

Tulos: Istuimet kestivät 8 kuukautta, 8 kertaa pidempään kuin neitsyt-PTFE. Tuotannon käyttöaika kasvoi merkittävästi. Huoltovälit pidentyneet viikoista kuukausiin.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.

Factory Factory Factory Factory

Tekniset tiedot

Parametri	Neitsyt PTFE	Lasilla täytetty	Hiilellä täytetty	TFM™ Muokattu
Lämpötila-alue	-180°C - +200°C	-180°C - +200°C	-180°C - +200°C	-180°C - +200°C
Maksimipaine	70 bar	Luokka 800	Luokka 800	Luokka 800+
Kemiallinen vastustuskyky	pH 0-14	Erinomainen (ei HF/alkali)	Erinomainen (ei hapettimia)	pH 0-14
FDA-yhteensopiva	✅ Kyllä	❌ Ei	❌ Ei	✅ Kyllä
Väri	Valkoinen	Harmaa-valkoinen	Musta	Valkoinen

Materiaaliluokkavaihtoehdot

Luokka	Paras	Keskeinen hyöty	Kemiallinen rajoitus
Neitsyt PTFE	Puhtaat kemikaalit, FDA-sovellukset, matalapaine	Pienin kitka, yleinen kemikaalinkestävyys, alhaisimmat kustannukset	Muotoilee kuormituksen alaisena – ei korkeapaine-/hankausaineille
15-25 % lasitäytteinen	Hankaavat materiaalit, suuri kuormitus, lietteet	Lisääntynyt lujuus, jäykkyys, kulutuskestävyys	Ei fluorivetyhapolle, vahvalle alkalille
Hiilellä täytetty	Suuri nopeus, kuivakäynti, lämmönpoisto	Erinomainen lämmönjohtavuus, alhainen kitka	Ei vahvoille hapettimille
TFM™ -muokattu PTFE	Permeaatioherkät, kriittiset kemialliset palvelut	Tiheämpi rakenne, parempi jännityksen palautuminen, pienempi läpäisy	Korkeammat kustannukset, vaativat erikoiskäsittelyä

Miksi valita Taifno?

100 % neitsythartsimateriaali — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu, erä erän jälkeen.

Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen tuotteeseen. Materiaalitodistukset saatavilla pyynnöstä.

Tarkkuustyöstö — Istuimet on työstetty tarkasti tiukoilla toleransseilla (0,1 mm:n tarkkuus saatavilla) CNC-sorveilla.

ISO-sertifioitu — ISO-laatujärjestelmien mukaisesti sertifioidut valmistusprosessit.

Saatavilla FDA-yhteensopivia laatuja — Virgin PTFE ja tietyt modifioidut lajikkeet täyttävät FDA 21 CFR 177.1550 -vaatimukset.

Mukautetun suunnittelun tuki — Suunnittelutuki istukan geometrian optimoimiseksi venttiilimallillesi sopivaksi.

Test Test Test Test

FAQ

K: Mikä on täytetty muokattu PTFE-venttiilin istukka, ja milloin minun pitäisi päivittää alkuperäisestä PTFE:stä?

V: Muokatut PTFE-venttiilin istukat lisäävät täyteaineita, kuten lasikuitua, hiiltä tai kehittyneitä hartseja, parantamaan mekaanista lujuutta, virumiskestävyyttä ja kulutuskestävyyttä säilyttäen samalla PTFE:n kemiallisen kestävyyden.

Päivitä, kun: Nykyiset PTFE-istuimet muuttavat muotoaan paineen alaisena, kuluvat ennenaikaisesti tai sallivat materiaalin läpäisyn. Näissä tapauksissa muunneltu PTFE voi pidentää käyttöikää 3-5x, mikä vähentää seisokkeja ja kokonaiskustannuksia.

K: Lasilla täytetty vs. hiilellä täytetty vs. TFM™ modifioitu, mikä laatu sopii venttiiliini?

V: Kolme arvosanaa, kolme eri sovellusta:

Lasillä täytetty: Hankkaavat materiaalit, lietteet, suuri kuormitus, paras kulutuskestävyys ja lujuus. Ei HF:lle tai vahvalle alkalille.

Hiilellä täytetty: Nopea, kuivakäynti, lämmönpoisto, paras lämmönjohtavuus ja alhainen kitka. Ei vahvoille hapettimille.

TFM™-muokattu: Permeaatioherkkä, lämpökierto, kriittiset kemialliset palvelut, tiheämpi rakenne, parempi stressin palautuminen. Korkeammat kustannukset, mutta pisin käyttöikä.

Pikasääntö:

Tarvitsetko kulutuskestävyyttä? Lasilla täytetty.

Tarvitsetko lämmönpoistoa? Hiilitäytteinen.

Tarvitsetko läpäisyn hallintaa ja pitkän käyttöiän? TFM™.

K: Mitkä ovat rajat ja yleisin asennusvirhe?

V: Lämpötila: -180°C - +200°C (laadusta riippuen).

Paine: jopa 414 bar - vaihtelee mallin ja materiaalin mukaan.

Kemialliset rajat:

Lasitäytetty: Ei HF:lle tai vahvalle alkalille – lasi reagoi

Hiilitäytteinen: Ei voimakkaille hapettimille - hiili hapettaa

Virgin PTFE & TFM™: Ei sulalle alkalimetallille tai fluorikaasulle

Yleisin virhe: Ylipakkaus. Modifioitu PTFE on kovempaa kuin uusi PTFE ja vaatii tarkan istuvuusvoiman. Liiallinen puristus vahingoittaa istuinta; liian vähän aiheuttaa vuotoa.
