Jos etsit korkealaatuista A-tyypin PTFE-kuoritiivistettä, voit valita Taifnon toimittajaksesi ja pitkäaikaiseksi kumppaniksesi. Tässä tuotteessa on pehmeä täyteydin, joka on kääritty PTFE-vaippaan, jonka ulkoreunasta sisäreikään on leikattu viilto. Saatavana koot DN500 asti. Tiivistekerroin m=2,5, pienin istukkajännitys y=20 MPa.

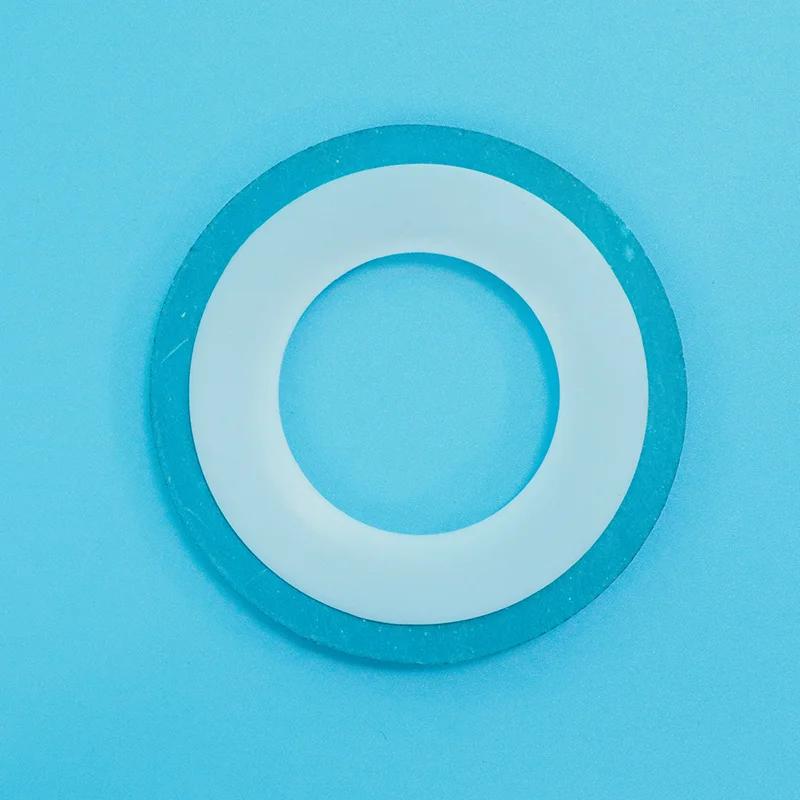

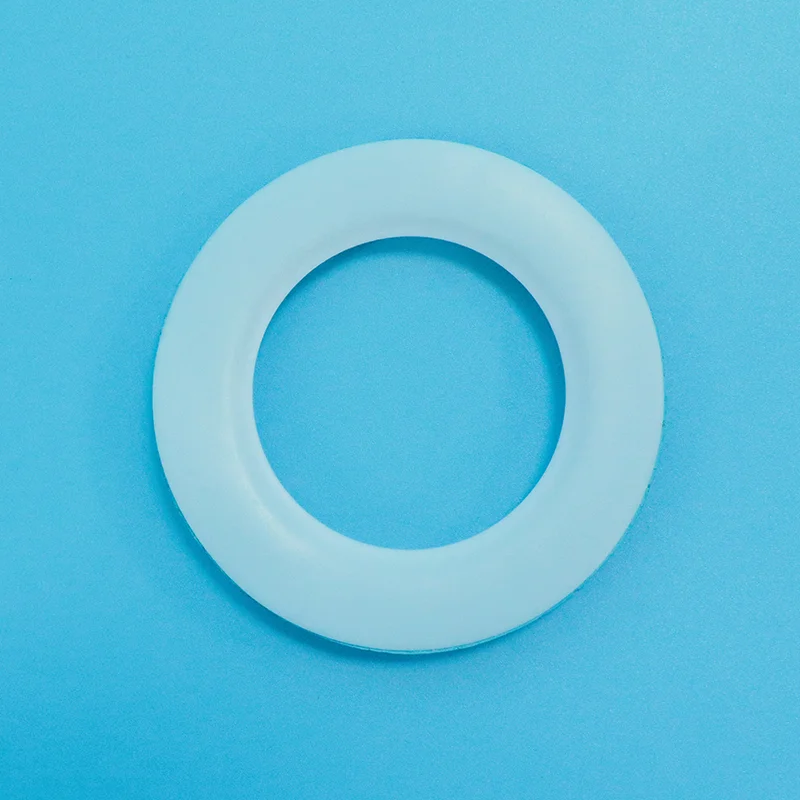

Tyypin A PTFE-kuoren tiiviste koostuu PTFE-ulkovaipasta, jonka sisällä on pehmeä täyteydin. PTFE-vaippa on leikattu ulkoreunasta sisäänpäin sisäreikään, mikä mahdollistaa täyteytimen työntämisen.
PTFE-vaippa: Valmistettu PTFE-levystä tai -putkesta (tyypillisesti 0,8–1,0 mm paksu), leikattu ulkoreunasta noin 1,5–2 mm:n päähän sisäreiästä
Täyteydin: Ei-metallinen materiaali, kuten asbestiton kumilevy, puristettu kuitu tai grafiittikomposiittilevy
Tyypin A rakenne: Rakorakenne tekee täyteytimen asettamisen yksinkertaiseksi – vähentää valmistuksen monimutkaisuutta ja kustannuksia
PTFE-vaippa: Tarjoaa yleisen kemiallisen kestävyyden (pH 0-14), tarttumattoman pinnan ja suojaa täyteaineydintä kemiallisilta vaikutuksilta
Täyteydin: Tarjoaa puristuvuuden, kimmoisuuden ja kyvyn mukautua laipan epäsäännöllisyyksiin
Taloudellinen: Alemmat valmistuskustannukset kuin tyyppi B tai C – kustannustehokas yleiseen kemianhuoltoon
|
Ominaisuus |
Tyyppi A (rako) |
Tyyppi B (koneistettu) |
Tyyppi C (aallotettu metalli) |
Kiinteä PTFE |
|
Rakentaminen |
Halkio ulkoreunasta |
Koneistettu neliömäinen poikkileikkaus |
Aallotettu metallisisäke |
Yksiosainen kiinteä PTFE |
|
Täyteaine |
Pehmeä ei-metallinen |
Pehmeä ei-metallinen |
Metalli (304/316 SS) |
Ei mitään |
|
Paineraja |
Jopa 4,0 MPa |
Korkeampi |
Korkein |
Korkeampi |
|
Kemiallinen vastustuskyky |
★★★★☆ |
★★★★★ |
★★★★☆ |
★★★★★ |
|
Maksaa |
$ - edullisin |
$$ |
$$$ |
$$$ |
|
Paras |
Matalapaine, yleinen kemianhuolto |
Keskikorkea paine, kriittinen palvelu |
Korkea paine, lämpökierto |
Maksimaalinen kemikaalinkestävyys |
|
Keskeinen etu |
Kustannustehokas |
Parempi tiivisteen eheys |
Puhallusvastus, takaisinjousi |
Äärimmäistä kemiallista puhtautta |
|
Jos hakemuksesi on... |
Valita... |
Miksi |
|
Matalapaineinen syövyttävä huolto, yleiset kemikaalit, kustannustietoinen |
Tyyppi A |
Taloudellinen, hyvä kemikaalinkestävyys |
|
Keskikorkea paine, kriittiset kemikaalit |
Tyyppi B |
Parempi tiivisteen eheys |
|
Korkea paine, lämpökierto, räjähdysvaara |
Tyyppi C |
Metalliydin tarjoaa takaisinjousituksen |
|
Äärimmäinen kemiallinen kestävyys, korkea puhtaus |
Kiinteä PTFE |
Ei täyteydintä, ei läpäisyriskiä |
|
Teollisuus |
Sovellus |
Miksi tyyppi A |
|
Kemiallinen käsittely |
Putkilaipat, pumppuliitännät — hapot, liuottimet, emäkset |
Kemiallinen kestävyys + kustannustehokas |
|
Farmaseuttiset |
Steriilit käsittelylaitteet |
PTFE-vaippa estää kontaminaatiota |
|
Ruoka ja juoma |
Saniteettiliitännät |
PTFE on FDA-yhteensopiva, tarttumaton |
|
Öljy ja kaasu |
Matalapaineiset syövyttävät linjat |
Korroosionkestävyys |
|
Parametri |
Arvo |
|
Lämpötila-alue |
+200°C asti |
|
Paineraja |
Jopa 4,0 MPa (40 bar) |
|
pH-alue |
0-14 — yleinen kemikaalinkestävyys |
|
PTFE-vaipan paksuus |
0,8-1,0 mm |
|
Tiivistekerroin (m) |
2.5 |
|
Pienin istuinrasitus (y) |
20 MPa |
|
Kokoalue |
Jopa DN500 (suositus) |
|
Materiaali |
PTFE-vaippa + ei-metallinen täyteydin |
|
Laippa vakio |
Kokoalue (DN) |
Huomautuksia |
|
DIN / EN / JIS |
DN25 - DN500 |
Vakiokoot varastossa |
|
ASME / ANSI |
1" - 20" |
Vakiokoot varastossa |
|
Mukautetut koot |
Saatavilla pyynnöstä |
Erikoismitat saatavilla |
100 % Virgin PTFE -hartsi – tasalaatuinen, erä toisensa jälkeen
Täysi jäljitettävyys — materiaalitodistukset saatavilla pyynnöstä
Useita täyttövaihtoehtoja — asbestiton kumi, puristettu kuitu, grafiittikomposiitti
Mukautetut koot — saatavilla vakiolaippakoot ja mukautetut mitat
Toimitusaika — vakiokoot varastossa (24–48 tuntia); mukautetut koot 5-10 päivää
V: Tyypin A PTFE-kuoren tiiviste koostuu PTFE-vaipasta, jonka ulkoreunasta sisäreikään on leikattu viilto ja jonka sisällä on pehmeä täyteydin. PTFE-vaippa tarjoaa yleisen kemiallisen kestävyyden (pH 0-14), kun taas täyteydin tarjoaa puristuvuuden ja kimmoisuuden.
Käytä tyyppiä A, kun: Tarvitset kemiallisen kestävyyden matala-keskipaineiseen syövyttämiseen (jopa 4,0 MPa), ja hinta on huomioitava.
Milloin EI saa käyttää tyyppiä A: Korkeapaineiset tai kriittiset palvelut, joissa tiivistyksen eheys on ensiarvoisen tärkeää, harkitse tyyppiä B tai C.
Kustannusten vertailu: Tyyppi A maksaa 30–50 % vähemmän kuin samankokoiset kiinteät PTFE-tiivisteet, joten se on ensisijainen valinta yleiseen kemianhuoltoon.
V: Tyyppi A (rako) on taloudellisin, paras matalapaineiseen yleiseen kemialliseen huoltoon.
Tyyppi B (koneistettu) tarjoaa paremman tiivistyksen eheyden täydellä PTFE-kuorella ja ilman rakoa, mikä on paras keskikorkean paineen kriittiseen huoltoon.
Tyyppi C (aallotettu metalli) tarjoaa korkeimman paineluokituksen ja puhalluskestävyyden, mikä on paras korkeapaine- ja lämpökiertoon.
Pikasääntö:
Jopa 4,0 MPa, yleiset kemikaalit → Tyyppi A.
Korkeampi paine, kriittinen huolto → Tyyppi B.
Korkea paine, lämpökierto, räjähdysvaara → tyyppi C.
Kokohuomautus: Suositellaan tyyppiä A DN500 asti; suurempia halkaisijoita varten tyyppi C on suositeltava.
V: Lämpötila: +200°C asti.
Paine: Jopa 4,0 MPa (40 bar).
Kemiallinen: pH 0-14 yleinen kestävyys, EI yhteensopiva sulan alkalimetallin tai alkuainefluorin kanssa korkeissa lämpötiloissa.
Kolme yleistä virhettä:
(1) Käytettäessä tyyppiä A korkeapainehuollossa: yli 4,0 MPa tiiviste voi vääntyä tai rikkoutua; käytä tyyppiä B tai C.
(2) Liikakiristys: liiallinen puristus voi vaurioittaa PTFE-vaippaa raossa ja altistaa täyteytimen kemialliselle hyökkäykselle.
(3) Käyttö sovelluksissa, joissa on PTFE:tä läpäiseviä aineita: jotkin kemikaalit (typpihappo, kloori, etyleenioksidi) voivat läpäistä PTFE:n ajan kuluessa ja hyökätä täyteaineytimeen. Vaihda näissä palveluissa tiivisteet säännöllisesti tai käytä kiinteitä PTFE-tiivisteitä.
