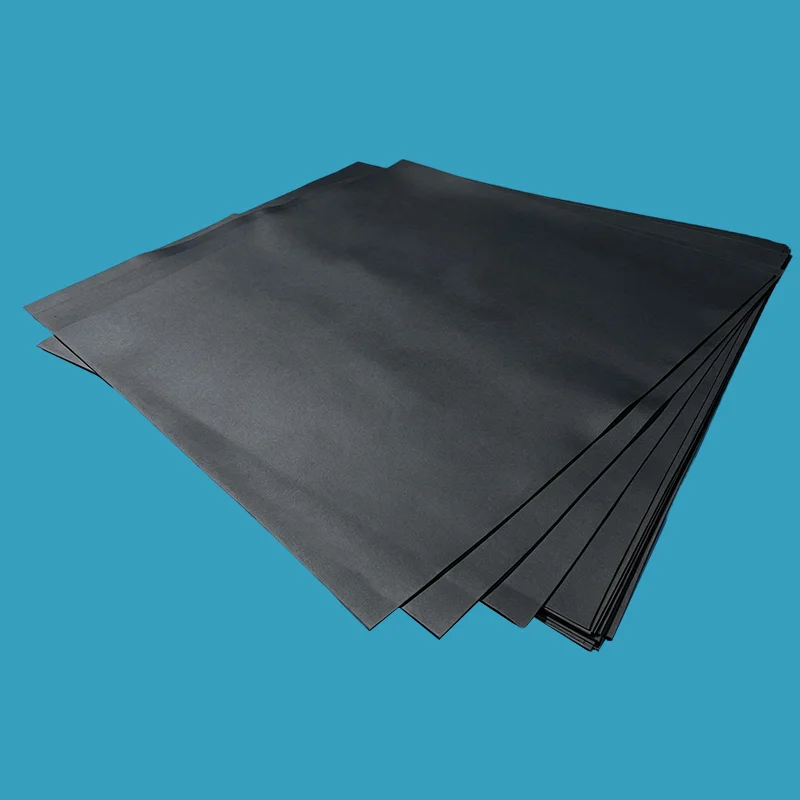

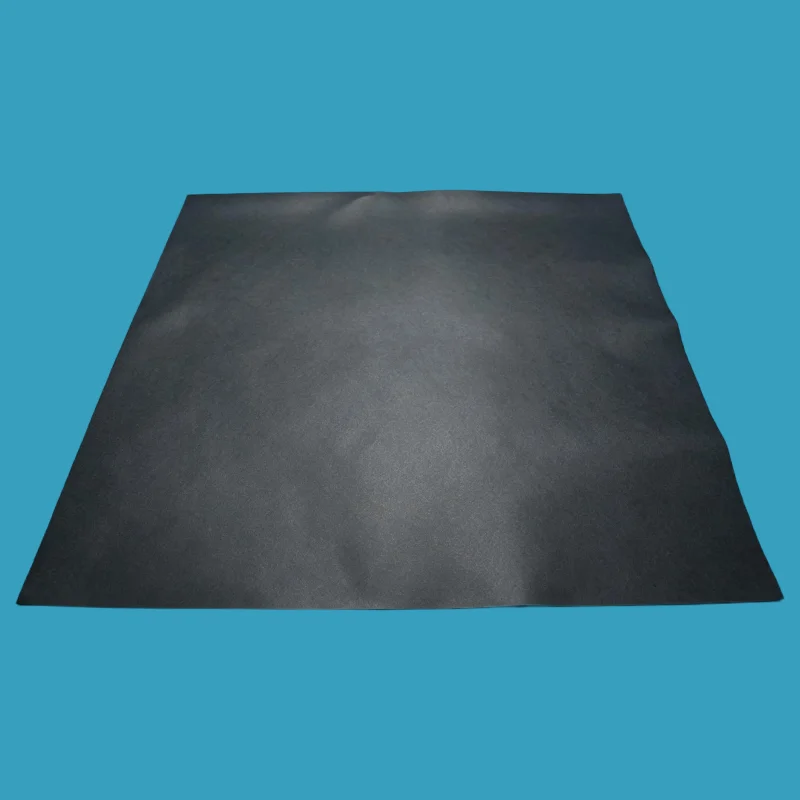

Grafiitilla täytetty PTFE-levy

Grafiittitäytteinen PTFE-levy on yksi Taifnon tarjoamista tuotteista. Valmistajana, jolla on 20 vuoden kokemus alalta, tarjoamme T&K- ja räätälöintivalmiuksia. Tässä tuotteessa, jossa on 15–30 % grafiittitäyteainetta, yhdistyy PTFE:n erinomainen kemiallinen kestävyys, parannettu lämmönjohtavuus ja pienempi kitkakerroin, mikä tekee siitä sopivan tiivisteisiin, tiivisteisiin, laakereihin ja liukukomponentteihin.

Lähetä kysely

Tuotteen Kuvaus

Ammattimaisena grafiittitäyteisten PTFE-levyjen valmistajana ja toimittajana Taifno tarjoaa FDA-yhteensopivia laatuja elintarvike- ja lääketeollisuudelle. Materiaali on palamatonta, kestää bakteerien kasvua, ja siinä on pienempi kitka, erinomainen lämmönjohtavuus ja pienempi kylmävirtaus.

Tärkeimmät tiedot: käyttölämpötila-alue -180°C - +200°C, paineenkesto jopa 75 bar, vetolujuus ≥11 N/mm² ja talteenottonopeus ≥35%.

Graphite Filled PTFE Sheet

What Is a Graphite-Filled PTFE Sheet?

Grafiittitäytteinen PTFE-levy on korkean suorituskyvyn tiivistemateriaali, joka on valmistettu grafiittitäyteaineella vahvistetun neitseellisen PTFE:n avulla (tyypillisesti 15-30 % grafiittia). Grafiittihiukkaset antavat rakenteellista vahvistusta, joka parantaa merkittävästi materiaalin mekaanisia ja lämpöominaisuuksia säilyttäen samalla PTFE:n laajan kemiallisen yhteensopivuuden (pH 0-14).

Grafiittivahvistuksen tärkeimmät edut:

Pienempi kitkakerroin: grafiitti alentaa kitkakerrointa, mikä parantaa laakerien ja tiivisteiden liukukykyä

Parempi lämmönjohtavuus: grafiitti parantaa lämmön haihtumista, vähentää kuumia kohtia ja akselin kulumista käytössä

Alennettu kylmävirtaus: grafiittitäyteaine minimoi virumisen rentoutumisen (35 % virumisrelaksaatio vs. korkeampi neitseellisellä PTFE:llä)

Erinomainen pultin vääntömomentin säilyttäminen: säilyttää tiivisteen ajan myötä, vähemmän uudelleenkiristysvaatimuksia

Hyvä palautuminen: talteenotto ≥35 % säilyttää tiivisteen eheyden

FDA-yhteensopiva: täyttää FDA:n elintarvike- ja lääkesovelluksiin liittyvät vaatimukset (tietyt laatuluokat)

Ei tue liekkiä: paloturvallinen

Ei tue bakteerien kasvua: sopii puhtaisiin prosesseihin

Miksi valita grafiittitäytteinen PTFE?

Ongelma	Kuinka grafiitilla täytetty PTFE ratkaisee sen	Väärän valinnan kustannukset
PTFE hiipii ja vuotaa kuormituksen alaisena	Grafiittitäyteaine vähentää kylmävirtausta (35 % virumisrelaksaatio) – säilyttää pultin vääntömomentin pidempään	Toistuva kiristys, tiivisteiden vaihto 6-12 kuukauden välein
Laakereihin muodostuu kitkaa	Grafiitti alentaa kitkakerrointa - sileä liukuminen, vähemmän kulumista	Akselin kuluminen, laitevauriot, ennenaikainen vika
Kuumuus vaurioittaa tiivisteitä ja akseleita	Grafiitti parantaa lämmönjohtavuutta – haihduttaa lämpöä ja viilentää	Kuumat kohdat, akselin naarmuuntuminen, tiivisteen kuluminen
PTFE:ltä puuttuu mekaaninen lujuus	Grafiitti parantaa puristuslujuutta – pitää muotonsa kuormituksen alaisena	Tiivisteen ekstruusio, muodonmuutos paineen alaisena
Elintarvikkeiden/lääkkeiden kontaminaatioriski	Saatavilla FDA-yhteensopivia laatuja – puhdasta materiaalia, ei uutettavia aineita	Tuotteen saastuminen, FDA:n sakot, erähäviö

Vertailu- ja valintaopas

Grafiitilla täytetty PTFE vs Virgin PTFE vs hiilikuitu PTFE vs lasikuitu PTFE

Ominaisuus	Grafiittitäytteinen PTFE	Neitsyt PTFE	Hiilikuitu PTFE	Lasikuitu PTFE
Väri	Musta / tummanharmaa	Valkoinen	Musta	Luonnonvalkoinen/harmaa
Kitkakerroin	★★★★★ alhaisin	★★★★☆	★★★★☆	★★★☆☆
Lämmönjohtavuus	★★★★★ erinomainen	★★☆☆☆	★★★★★ erinomainen	★★★☆☆
Virumisen vastustuskyky	★★★★☆ 35 %	★★☆☆☆	★★★★★	★★★★☆
Kulutuskestävyys	★★★★☆	★★☆☆☆	★★★★★ parhaat	★★★★★ parhaat
Mekaaninen lujuus	★★★★☆	★★☆☆☆	★★★★★	★★★★★
Kemiallinen vastustuskyky	★★★★☆ ei hapettimille	★★★★★	★★★★☆ ei hapettimille	★★★★☆ ei HF/alkalille
FDA-yhteensopiva	✅ Kyllä	✅ Kyllä	❌ Ei	✅ Kyllä
Paras	Matala kitka, laakerit, lämmönpoisto, dynaamiset tiivisteet	Yleinen kemikaali	Suuri nopeus, suuri kuormitus, lämmönpoisto	Hankaava materiaali, korkea paine

Pikavalintaopas

Jos palvelusi on...	Valita...	Miksi
Laakerit, holkit, liukusovellukset	Grafiittitäytteinen PTFE	Pienin kitka + lämmönjohtavuus
Nopea dynaaminen tiivistys	Grafiittitäytteinen PTFE	Lämmönpoisto + alhainen kitka
Korkea lämpötila, suuri kuorma, suuri nopeus	Hiilikuitu PTFE	Paras lämmönjohtavuus + mekaaninen lujuus
Hankaavat materiaalit, korkea paine, suuri kuluminen	Lasikuitu PTFE	Paras kulutuskestävyys + mekaaninen lujuus
Vahvat hapettimet (typpihappo, kloori)	Neitsyt PTFE	Grafiitti/hiilen hapetus – vaaditaan neitseellistä PTFE:tä
Puhtaat kemikaalit, yleinen tiivistys	Neitsyt PTFE	Alhaisin kustannuksin, yleinen kemikaalinkestävyys

Ensisijaiset sovellukset

Teollisuus	Sovellus	Miksi grafiitti
Kemiallinen käsittely	Laipat, pumput, venttiilit — hapot, liuottimet, kemikaalit	Kemiallinen kestävyys + alempi viruminen + alhainen kitka
Sähköntuotanto	Höyryjärjestelmät, korkean lämpötilan laipat, turbiinien tiivisteet	Lämmönjohtavuus, lämmönpoisto
Farmaseuttiset	Steriilit käsittelylaitteet – FDA-yhteensopivuus	FDA-yhteensopiva, ei-kontaminoiva
Ruoka ja juoma	Saniteettiliitännät – FDA-yhteensopivuus	FDA-yhteensopiva, bakteerienkestävä
Laakerit ja holkit	Mekaaniset osat, liukuvat sovellukset, painelevyt	Pienin kitka, lämmönjohtavuus, alhainen kuluminen
Massa ja paperi	Digesterit, pumput - kohtalaiset kemikaalit	Kemiallinen kestävyys + virumiskestävyys
Öljy ja kaasu	Jalostamoiden laipat, putkistot — hiilivedyt	Kemiallinen yhteensopivuus + lämpöstabiilisuus

Factory Factory Factory Factory

Tekniset tiedot

Tuotteen ominaisuudet

Parametri	Arvo	Huomautuksia
Lämpötila-alue	-196°C - +200°C	Jatkuva palvelu
Max paine	Jopa 75 bar	Riippuu paksuudesta ja mallista
Tiheys	2,1 – 2,3 g/cm³	—
Vetolujuus	≥11 N/mm²	—
Kokoonpuristuvuus	7-19 %	ASTM F36
Toipuminen	≥ 35 %	ASTM F36
Hiljainen rentoutuminen	≤35 %	ASTM F38 – huomattavasti parempi kuin uusi PTFE
Väri	Musta / tummanharmaa	—
Materiaali	PTFE + grafiittitäyteaine (15-30%)	—
FDA-yhteensopiva	Kyllä (valitse arvosanat)	FDA-yhteensopivia formulaatioita saatavilla
Liekinkestävyys	Ei tue liekkiä	—
Bakteerien kasvu	Ei tue	—

Saatavilla olevat arvosanat

Luokka	Grafiittisisältö	Paras
Grafiitti 15 %	15 % grafiittia	Kohtalainen ominaisuuksien parannus säilyttäen samalla joustavuuden
Grafiitti 30 %	30 % grafiittia	Suurin lämmönjohtavuus, puristuslujuus ja virumisvastus
Grafiitti + lasikuitu	20% lasia + 5% grafiittia	Tasapainoiset ominaisuudet - lujuus + alhainen kitka
FDA-luokka	Täytetty grafiitilla	Elintarvike- ja lääkesovellukset

Saatavilla koot

Koko (mm)	Paksuusalue (mm)	Huomautuksia
1000 × 1000	4-50	Valettu arkki
1220 × 1220	4-50	Valettu arkki
1500 × 1500	4-50	Valettu arkki
2000 × 2000	4-50	Valettu arkki

Laadunvarmistus

100 % Virgin PTFE -hartsi – tasalaatuinen, erä toisensa jälkeen

Grafiittivahvistus — tasainen dispersio takaa tasaisen suorituskyvyn

Saatavilla FDA-yhteensopivia laatuja — sopii elintarvike- ja lääkesovelluksiin

Ei tue Liekkiä — paloturvallinen

Ei tue bakteerien kasvua – sopii puhtaisiin prosesseihin

Täysi jäljitettävyys — materiaalitodistukset pyynnöstä

Toimitusaika — vakiokoot varastossa (24–48 tuntia); mukautetut koot 7-10 päivää

Test Test Test Test

FAQ

K: Mikä on grafiitilla täytetty PTFE-arkki, ja missä minun pitäisi käyttää sitä?

V: Grafiitilla täytetty PTFE-levy (tunnetaan myös nimellä grafiitilla modifioitu PTFE-levy tai musta PTFE-tiiviste) on PTFE-vahvistettu grafiittitäyteaineella (tyypillisesti 15-30 %). Se tarjoaa paremman lämmönjohtavuuden, pienemmän kitkan ja pienentyneen virumisen (35 % virumisen relaksaatio) verrattuna alkuperäiseen PTFE:hen.

Käytä sitä sovelluksissa, joissa vaaditaan hyvää lämmönpoistoa, alhaista kitkaa ja kemikaalien kestävyyttä, laakerit, holkit, liukusovellukset, kemiallisen käsittelyn laipat ja sähköntuotantolaitteet. Saatavana FDA-yhteensopivina arvoina elintarvike- ja lääkesovelluksiin.

Milloin sitä EI saa käyttää: Voimakkaat hapettimet korkeassa lämpötilassa (typpihappo, kloori jne.) – grafiitti voi hapettua. Käytä näihin palveluihin neitseellistä PTFE:tä.

K: Grafiittitäytteinen PTFE vs. hiilikuidulla täytetty PTFE, kumpi minun pitäisi valita?

V: Molemmat ovat mustia, molemmat parantavat lämmönjohtavuutta, mutta ne sopivat erilaisiin sovelluksiin. Grafiitilla täytetty PTFE tarjoaa alhaisimman kitkakertoimen ja parhaan liukukyvyn. Se sopii ihanteellisesti laakereille, holkeille ja dynaamisille tiivisteille, joissa kitkan vähentäminen on kriittistä.

Hiilikuitutäytteinen PTFE tarjoaa paremman mekaanisen lujuuden ja paremman kulutuskestävyyden, mikä sopii erinomaisesti nopeisiin, suuren kuormituksen ja korkean lämpötilan sovelluksiin, joissa vaaditaan sekä lujuutta että lämmönpoistoa.

Pikasääntö:

Tarvitsee alhaisen kitkan + hyvän lämmönpoiston → Grafiitti.

Tarvitset suurta lujuutta + nopeaa + suurta kuormaa → Hiilikuitua.

FDA-sovelluksiin on saatavana grafiittitäytteistä; hiilikuitu ei ole FDA-yhteensopiva.

K: Mitkä ovat grafiitilla täytetyn PTFE-levyn rajat ja mitkä ovat yleisimmät virheet?

V: Lämpötila: -180°C - +200°C jatkuva huolto.

Paine: Jopa 75 bar – riippuu paksuudesta ja rakenteesta.

Kemiallinen: pH 0-14 — EI yhteensopiva voimakkaiden hapettimien kanssa korkeassa lämpötilassa (typpihappo, kloori jne.) – grafiitti hapettuu.

Kolme yleistä virhettä:

Käyttö vahvoissa hapettimissa: grafiitti hapettuu korkeassa lämpötilassa typpihapossa, kloorissa ja voimakkaasti hapettavassa ympäristössä. Käytä sen sijaan neitseellistä PTFE:tä tai lasitäytteistä PTFE:tä

Odotetaan samaa kemiallista kestävyyttä kuin PTFE:llä: vaikka PTFE kestää pH 0-14, grafiittitäyteaineella on kemialliset rajat, tarkista yhteensopivuus ennen käyttöä

Ylikiristys: Grafiittitäytteinen PTFE vaatii hallitun vääntömomentin; liiallinen puristus voi vahingoittaa tiivistettä

Tarvitsetko apua oikean arvosanan valinnassa? Ota yhteyttä lämpötilasi, paineesi ja väliaineesi kanssa, suosittelemme oikeaa PTFE-laatua 24 tunnin sisällä.
