Piidioksidilla täytetty PTFE-levy

Piidioksidilla täytetyt PTFE-levyt, joihin on lisätty piidioksiditäyteainetta, säilyttävät PTFE:n laajan kemiallisen yhteensopivuuden ja parantavat samalla virumisvastusta, vähentävät kylmävirtaustaipumusta ja parantavat pultin esijännityksen pysyvyyttä. Luotettavana valmistajana Taifnon tuotteet ovat BAM-sertifioituja happisovelluksiin, EN 12308 -sertifioituja kryogeenisiin sovelluksiin ja saatavilla myös FDA-yhteensopivina laatuina elintarvike- ja lääketeollisuudelle.

Lähetä kysely

Tuotteen Kuvaus

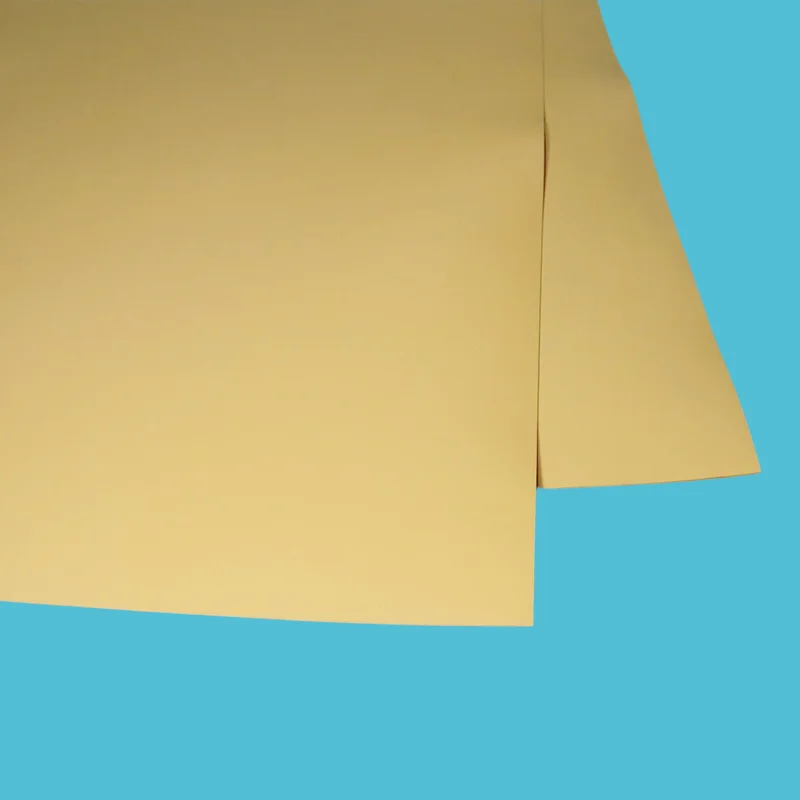

Piidioksidilla täytetty PTFE-levy on väriltään vaaleanruskea tai vaaleanruskea. Se säilyttää tiukan, luotettavan tiivistyksen ja osoittaa erinomaisen kemiallisen kestävyyden pitkäaikaisessa altistumisessa vahville hapoille, liuottimille ja erittäin syövyttäville kemiallisille aineille. Toisin kuin puhtaat PTFE-tiivisteet, se kestää virumista kuormituksen alaisena ja tarjoaa paremman pultin esijännityksen pysyvyyden.

Tärkeimmät tiedot: käyttölämpötila-alue -180°C - +200°C, paineenkesto jopa 83 bar (1200 PSI), tiheys 2,1-2,3 g/cm³ ja vetolujuus ≥20 MPa.

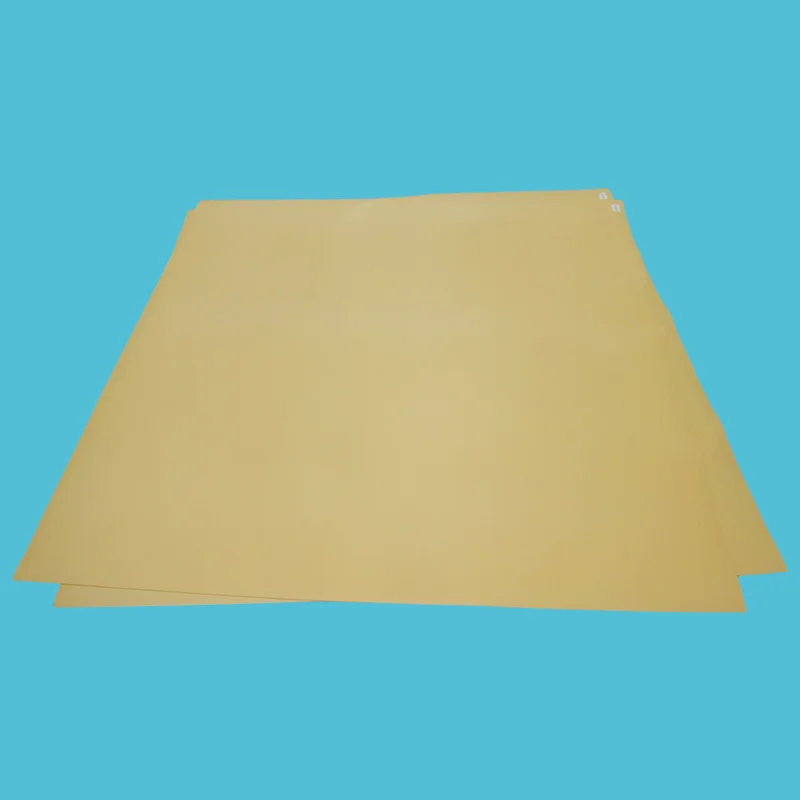

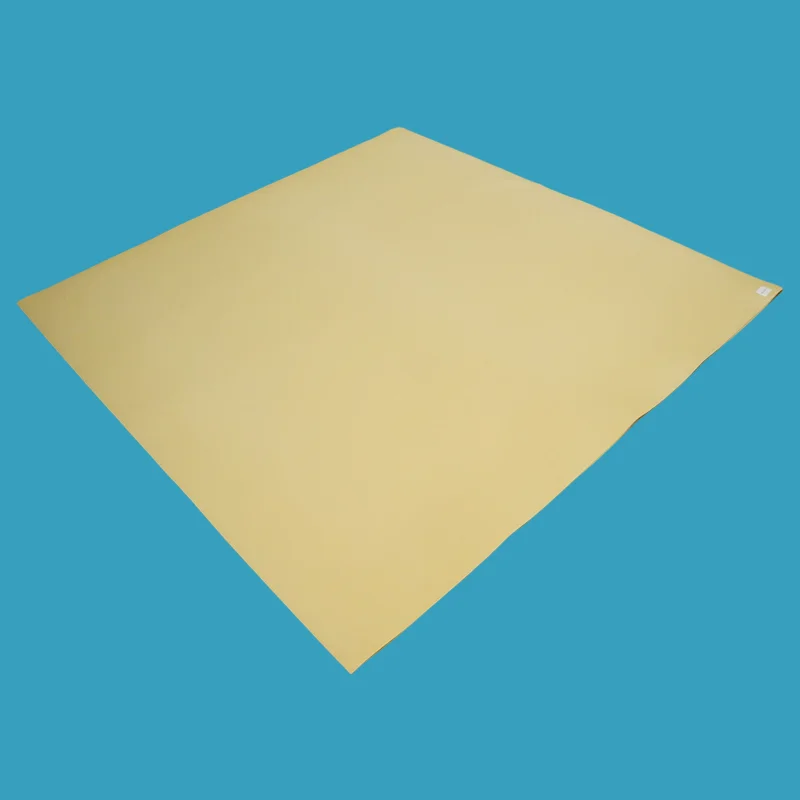

Silica Filled PTFE Sheet

Mikä on piidioksidilla täytetty PTFE-levy?

Piidioksidilla täytetty PTFE-levy on korkean suorituskyvyn tiivistemateriaali, joka on valmistettu PTFE:stä, joka on vahvistettu piidioksidilla (SiO₂) täyteaineella. Piidioksidihiukkaset antavat rakenteellista vahvistusta, joka parantaa merkittävästi materiaalin tiivistyskykyä säilyttäen samalla PTFE:n laajan kemiallisen yhteensopivuuden (pH 0-14).

Tämä materiaali on erityisesti suunniteltu käytettäväksi vahvojen happojen, liuottimien, hiilivetyjen ja muiden aggressiivisten väliaineiden kanssa, joten se on ensisijainen valinta kemialliseen prosessointiin, lääkkeisiin, elintarvikkeisiin ja juomiin sekä petrokemian sovelluksiin.

Piidioksidivahvistuksen tärkeimmät edut:

Vähentynyt virumisen rentoutuminen: säilyttää pultin vääntömomentin pidempään, vähemmän uudelleenkiristysvaatimuksia

Parempi tiivistyskyky: tiivis tiiviste, joka vähentää tuotehävikkiä ja päästöjä

Erinomainen kemiallinen kestävyys: yhteensopiva vahvojen happojen (paitsi fluorivetyhappo), liuottimien, hiilivetyjen, kloorin, höyryn ja kryogeenisten palveluiden kanssa

FDA-yhteensopiva: täyttää FDA 21 CFR 177.1550 ja USDA:n elintarvike- ja lääkesovelluksiin liittyvät vaatimukset

Bakteerien kasvua kestävä: ei tue bakteerien kasvua

Tulenkestävä: ei tue liekkiä

BAM-hyväksytty: saatavana happihuoltoluokissa (Tyyli 3502) BAM-standardien mukaisesti

EN 12308 sertifioitu: kryogeeninen palvelu sertifioitu

Miksi valita piidioksidilla täytetty PTFE?

Ongelma	Kuinka piidioksidilla täytetty PTFE ratkaisee sen	Väärän valinnan kustannukset
Virgin PTFE hiipii ja menettää vääntömomentin	Piidioksidi vahvistaa rakennetta — säilyttää pultin vääntömomentin pidempään, vähentää uudelleenkiristystä	Toistuva kiristys, tiivisteiden vaihto 6-12 kuukauden välein
Vahvat hapot syövyttävät tavallisia tiivisteitä	PTFE kestää pH 0-14 - yhteensopiva useimpien aggressiivisten kemikaalien kanssa	Kemiallinen hajoaminen, tiivisteen rikkoutuminen, tuotteen häviäminen
Kloorihuolto hajottaa kumia	Piidioksidilla täytetty PTFE kestää klooria – luotettava tiivistys aggressiivisissa väliaineissa	Ennenaikainen vika, turvallisuushäiriöt
Kryogeeninen palvelu tekee materiaaleista hauraita	Piidioksidilla täytetty PTFE pysyy joustavana -180°C:ssa – EN 12308 sertifioitu	Hauras vika, vuoto kryogeenisissa järjestelmissä
Elintarvikkeiden/lääkkeiden kontaminaatioriski	FDA- ja USDA-yhteensopiva – puhdasta materiaalia, ei uutettavia aineita	Tuotteen saastuminen, FDA:n sakot, erähäviö

Vertailu- ja valintaopas

Piidioksidilla täytetty PTFE vs Virgin PTFE vs lasikuitu PTFE vs ePTFE

Ominaisuus	Piidioksidilla täytetty PTFE	Neitsyt PTFE	Lasikuitu PTFE	ePTFE (laajennettu)
Virumisen vastustuskyky	★★★★★ erinomainen	★★☆☆☆ huono	★★★★☆	★★★★☆
Pultin vääntömomentin säilyttäminen	★★★★★ erinomainen	★★☆☆☆ huono	★★★★☆	★★★★☆
Kemiallinen yhteensopivuus	★★★★★ vahvat hapot (paitsi HF)	★★★★★ yleismaailmallinen	★★★★☆ ei HF/alkali	★★★★★
Mukautettavuus	★★★☆☆	★★☆☆☆	★★☆☆☆	★★★★★
FDA-yhteensopiva	✅ Kyllä	✅ Kyllä	✅ Kyllä	✅ Kyllä
BAM Oxygen Service	✅ Kyllä (erikoisarvosana)	❌ Ei	❌ Ei	⚠️ Rajoitettu
Kryogeeninen palvelu	✅ Kyllä (EN 12308)	✅ Kyllä	✅ Kyllä	✅ Kyllä
Paras	Vahvat hapot, kloori, kryogeeninen	Yleinen kemikaali	Hankaava materiaali	Vaurioituneet laipat, pieni vääntömomentti

Pikavalintaopas

Jos palvelusi on...	Valita...	Miksi
Vahvat hapot, liuottimet, hiilivedyt, kloori	Piidioksidilla täytetty PTFE	Paras kemiallinen yhteensopivuus + virumiskestävyys
Kryogeeninen / LNG-palvelu	Piidioksidilla täytetty PTFE (EN 12308)	Sertifioitu kryogeeninen suorituskyky
Happipalvelu	Piidioksidilla täytetty PTFE (BAM-laatu)	BAM:n hyväksymä happihuolto
Elintarvikkeiden/lääkkeiden jalostus	Piidioksidilla täytetty PTFE	FDA-yhteensopiva, ei tue bakteerien kasvua
Pahasti kuoppaiset, vääntyneet laipat	ePTFE (laajennettu PTFE)	Parempi mukautuvuus epäsäännöllisille pinnoille
Hankaavat materiaalit, korkea kuluminen	Lasikuitu PTFE	Korkeampi kulutuskestävyys
Fluorivetyhappopalvelu	Neitsyt PTFE	Piidioksidi reagoi HF:n kanssa – tarvitaan neitseellistä PTFE:tä

Ensisijaiset sovellukset

Teollisuus	Sovellus	Miksi piidioksidilla täytetty
Kemiallinen käsittely	Laipat, pumput, venttiilit — vahvat hapot, liuottimet, hiilivedyt, kloori	pH 0-14 kestävyys + virumisvastus
Farmaseuttiset	Steriilit käsittelylaitteet – FDA-yhteensopivuus	FDA 21 CFR 177.1550, ei-kontaminoiva
Ruoka ja juoma	Saniteettiliitännät — FDA/USDA-yhteensopivuus	FDA-yhteensopiva, bakteerienkestävä
Öljy ja kaasu	Jalostamoiden laipat, putkistot — hiilivedyt, aggressiiviset kemikaalit	Kemiallinen yhteensopivuus + lämpöstabiilisuus
Sähköntuotanto	Höyryjärjestelmät, jäähdytysvesi – korkean lämpötilan huolto	Laaja lämpötila-alue, virumisvastus
LNG ja kryogeeninen	Kryogeeniset laitteet — LNG:n käsittely	EN 12308 sertifioitu, -180°C kapasiteetti

Factory Factory Factory Factory

Tekniset tiedot

Piidioksidilla täytetyn PTFE-levyn ominaisuudet

Parametri	Arvo	Huomautuksia
Lämpötila-alue	-180°C - +200°C	Jatkuva palvelu
Max paine	Jopa 83 bar (1200 PSI)	Riippuu paksuudesta ja mallista
Tiheys	2,1 – 2,3 g/cm³	ASTM D792
Vetolujuus	≥20 MPa	ASTM F152
Väri	Vaaleanruskea/vaaleanruskea	—
Materiaali	PTFE + piidioksiditäyteaine	SiO₂ vahvistettu
FDA-yhteensopiva	Kyllä	FDA 21 CFR 177.1550, USDA
BAM hyväksytty	Kyllä (happilaatu)	Style 3502 happipalvelu
EN 12308 Sertifioitu	Kyllä	Kryogeeninen palvelu
EU nro 10/2011	Kyllä	Ruokakontaktit
Max PxT (1/16")	350 000 °F x PSIG / 12 000 bar x °C	—
Max PxT (1/8")	250 000 °F x PSIG / 8 600 bar x °C	—

Saatavilla koot

Koko (mm)	Paksuus (mm)	Huomautuksia
1500 × 1500	0,5-10	Vakiolevykoot
1500 × 4500	Eri	Iso arkki saatavilla
Mukautetut koot	Saatavilla pyynnöstä	Leikatut tiivisteet saatavilla

Taifnon laadunvarmistus

100 % Virgin PTFE -hartsi – tasalaatuinen, erä toisensa jälkeen

Silica Enforcement – tasainen dispersio tasaisen suorituskyvyn takaamiseksi

FDA-yhteensopiva — täyttää FDA 21 CFR 177.1550- ja USDA-vaatimukset

BAM-hyväksytty — happihuoltoluokka saatavilla (Tyyli 3502)

EN 12308 Sertifioitu — kryogeeninen palvelu sertifioitu

EU-nro 10/2011 — elintarvikekosketuksen mukainen

Täysi jäljitettävyys — materiaalitodistukset pyynnöstä

Toimitusaika — vakiokoot varastossa (24–48 tuntia); mukautetut koot 7-10 päivää

Test Test Test Test

FAQ

K: Mikä on piidioksidilla täytetty PTFE-levy, ja missä minun pitäisi käyttää sitä?

V: Piidioksidilla täytetty PTFE-levy (tunnetaan myös nimellä SiO2 PTFE-levy tai piidioksidi-PTFE-tiiviste) on piidioksiditäyteaineella vahvistettua uutta PTFE:tä. Se tarjoaa erinomaisen virumiskestävyyden, pulttien vääntömomentin säilyvyyden ja kemiallisen yhteensopivuuden, mikä tekee siitä ihanteellisen vahvojen happojen (lukuun ottamatta fluorivetyhappoa), liuottimia, hiilivetyjä, klooria, höyryä ja kryogeenisiä palveluita varten.

Saatavana FDA-yhteensopivina laatuina (FDA 21 CFR 177.1550) elintarvike- ja lääkesovelluksiin. BAM on hyväksytty happihuoltoon ja EN 12308 -sertifioitu kryogeeniseen käyttöön.

Milloin sitä EI saa käyttää: Fluorivetyhappo (HF) palvelu, piidioksidi reagoi HF:n kanssa; käytä sen sijaan neitseellistä PTFE:tä.

K: Miten piidioksidilla täytetty PTFE verrattuna neitseelliseen PTFE:hen?

V: Piidioksidilla täytetty PTFE tarjoaa huomattavasti paremman virumisvastuksen ja pultin vääntömomentin säilymisen alkuperäiseen PTFE:hen verrattuna. Virgin PTFE on pehmeämpi ja muotoutuu jatkuvassa kuormituksessa, piidioksidilla täytetty PTFE säilyttää muotonsa pidempään, mikä vähentää tuotehävikkiä ja päästöjä.

Molemmat tarjoavat laajan kemiallisen kestävyyden (pH 0-14), mutta piidioksidilla täytettyä PTFE:tä suositellaan vahvojen happojen, liuottimien, hiilivetyjen ja kloorin käsittelyyn samalla kun säilytetään FDA-yhteensopivuus (FDA 21 CFR 177.1550).

Ainutlaatuinen valmistusprosessi minimoi tavanomaisille PTFE-levyille tyypilliset kylmävirtausongelmat. Kryogeenisiin sovelluksiin piidioksidilla täytetty PTFE on EN 12308 -sertifioitu käytettäväksi -180 °C:ssa.

Milloin valita neitseellinen PTFE: Fluorivetyhappopalvelu, maksimaalista kemiallista puhtautta vaativat sovellukset tai alhaisemmat kustannukset, joissa viruminen ei ole huolenaihe.

K: Mitkä ovat rajat ja mitkä ovat yleisimmät virheet?

V: Lämpötila: -180°C - +200°C jatkuva huolto.

Paine: Jopa 83 bar (1200 PSI), riippuu paksuudesta ja rakenteesta.

Kemiallinen: pH 0-14, EI yhteensopiva fluorivetyhapon (HF) kanssa.

Kolme yleistä virhettä:

Käyttö HF-palvelussa: piidioksidi reagoi HF:n kanssa, käytä sen sijaan neitseellistä PTFE:tä

Ylikiristys: piidioksidilla täytetty PTFE vaatii kontrolloidun vääntömomentin; liiallinen puristus voi vahingoittaa tiivistettä; noudata suositeltuja asennusmomenttitietoja

Väärä paksuusvalinta: vakiokoot saatavilla 1/16" (1,5mm) ja 1/8" (3,0mm); noudata suunnitteluohjeita. Jos laipat ovat huonosti kuoppaisia, harkitse profiloitua levyä (EPIX®) mukautuvuuden parantamiseksi

Tarvitsetko apua oikean arvosanan valinnassa? Ota yhteyttä lämpötilasi, paineesi ja materiaalisi kanssa, suosittelemme oikeaa PTFE-laatua.
