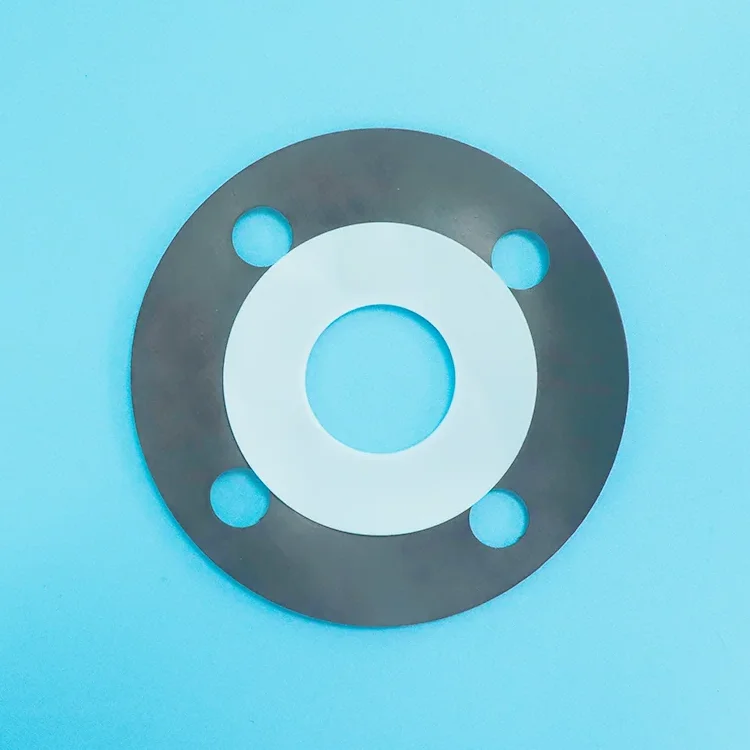

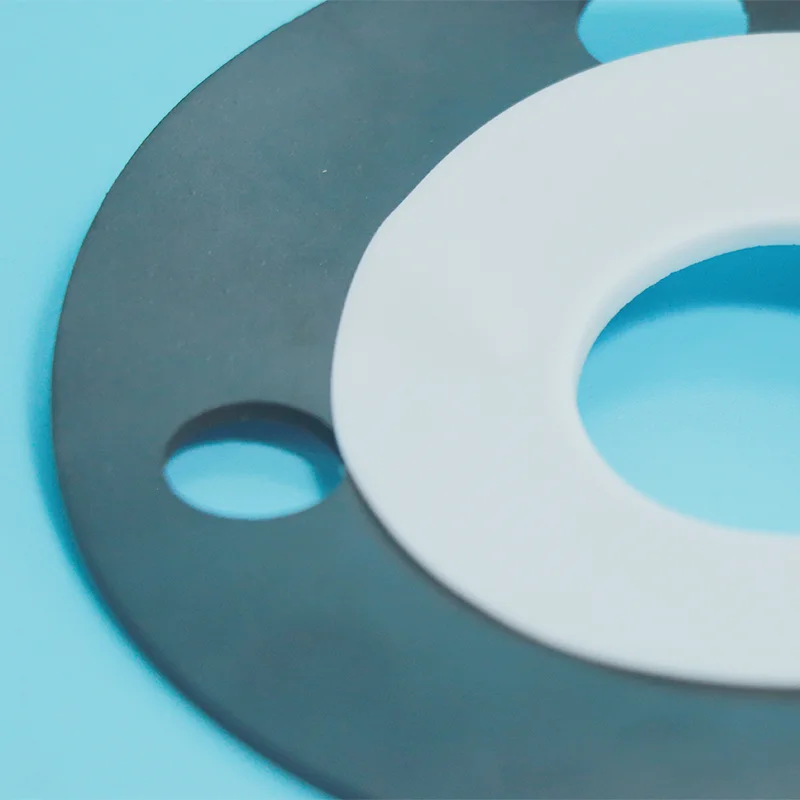

Tyypin B PTFE-kuoren tiiviste

Tyypin B PTFE-kuoren tiiviste koneistetaan PTFE-lohkosta neliömäiseksi poikkileikkaukseksi, joka kapseloi täyteaineytimen täysin ilman rakoa. Parempi tiivistyksen eheys kuin tyyppi A. Halvemmat kuin kiinteä PTFE.

Lähetä laippakokosi ja materiaalisi Taifnolle, olemme ammattimainen valmistaja ja voimme tarjota räätälöityjä ratkaisuja.

Mikä on tyypin B PTFE-kuoritiiviste?

Tyypin B PTFE-kuoren tiiviste koostuu PTFE-ulkovaipasta, joka on koneistettu kiinteästä PTFE-lohkosta tai -levystä ja joka kapseloi täysin pehmeän täyteytimen. Toisin kuin tyypissä A (jonka ulkoreunasta on leikattu viilto), tyyppi B on koneistettu neliömäisellä poikkileikkauksella eikä siinä ole rakoa – täyteydin on täysin suljettu PTFE-kuoreen.

Rakenne:

PTFE-vaippa: koneistettu PTFE-lohkosta tai -levystä neliömäiseksi poikkileikkaukseksi, joka kapseloi täyteaineytimen kokonaan ilman paljaita rakoja

Täyteydin: Ei-metallinen materiaali, kuten ei-asbestikumilevy, puristettu kuitu tai grafiittikomposiittilevy

Tyypin B rakenne: Täysi kirjekuori koneistetulla neliömäisellä poikkileikkauksella, ei rakoa, ei paljaita täyteaineita, parempi tiivistys

Tärkeimmät ominaisuudet:

Ei rakoa: Täyteydin on täysin suljettu PTFE-vaipan sisällä, ei paljaita heikkoja kohtia

Parempi tiivistyksen eheys: Koneistettu rakenne tarjoaa erinomaisen tiivistystehon verrattuna tyyppiin A

Sisähalkaisijan sovitus: Sisähalkaisija voidaan työstää vastaamaan laipan reikää, mikä estää virtauksen turbulenssia ja vähentää eroosiota

Vertailu- ja valintaopas

Tyyppi A vs tyyppi B vs tyyppi C vs kiinteä PTFE

Pikavalintaopas

Ensisijaiset sovellukset

Tekniset tiedot

Tyypin B PTFE-kuoren tiivisteen ominaisuudet

Käytettävissä olevat täyttövaihtoehdot

Tapaustutkimus

Suurella petrokemian tehtaalla Shanghaissa eteenikrakkauskaasukompressorin (luokka 300) poistoputkiventtiili toimi H₂S:tä sisältävissä käyttöolosuhteissa altistuen syövyttäville aineille, korkeille lämpötiloille, paineenvaihteluille ja toistuville käynnistys-pysäytysjaksoille. Alkuperäiset kierretiivisteet menettivät vähitellen tiivistyskykynsä pitkän käytön aikana käämitysmateriaalien ja täytekomponenttien korroosion vuoksi, mikä aiheutti mahdollisia vuotoriskejä ja kasvatti huoltovaatimuksia.

Vastatakseen näihin haasteisiin tehdas korvasi nykyiset tiivisteet tyypin B PTFE-kapseloiduilla tiivisteillä. Täysin PTFE-vaipalla varustetun joustavan täyteytimen ansiosta tämä rakenne kestää erinomaisesti H₂S:ää, happoja, emäksiä ja muita aggressiivisia kemikaaleja samalla, kun se estää suoran kosketuksen prosessiväliaineen ja sisäisen täyteaineen välillä. Kokoonpuristuva ydin parantaa myös palautumiskykyä, jolloin tiiviste voi kompensoida laipan epäsäännöllisyyksiä ja paineenvaihteluita käytön aikana.

Asennuksen jälkeen tyypin B PTFE-kapseloidut tiivisteet saavuttivat vakaan tiivistyskyvyn eteenikrakkauskaasukompressorin poistoventtiilisovelluksessa. Koko 4 vuoden läpimenojakson ajan järjestelmä säilytti nollavuotoja, mikä osoitti PTFE-kapseloidun tiivisteteknologian pitkäaikaisen luotettavuuden vaativissa petrokemian tiivistyssovelluksissa samalla kun huoltotiheys pieneni ja käyttöturvallisuus paranee.

FAQ

K: Mikä on B-tyypin PTFE-kuoren tiiviste, ja milloin minun pitäisi käyttää sitä?

A: Tyypin B PTFE-kuoren tiiviste on koneistettu PTFE-vaippa, jonka poikkileikkaus on neliömäinen ja joka kapseloi täysin pehmeän täyteytimen ilman rakoa. Täysi kuori tarjoaa erinomaisen tiivistyksen eheyden verrattuna tyyppiin A (rakotyyppi), ei paljaita täyteaineydintä, ei mahdollista heikkoa kohtaa. Sisähalkaisija voidaan työstää vastaamaan laipan reikää, mikä estää virtauksen turbulenssin.

Käytä tyyppiä B, kun: Tarvitset parempaa tiivistysluotettavuutta kuin tyyppi A keskipaineiseen ja korkeaan paineeseen syövyttävään huoltoon (jopa 5,0 MPa), mutta et halua maksaa kiinteästä PTFE:stä.

Milloin EI saa käyttää tyyppiä B: Matalapaineiset, kustannusherkät sovellukset, joissa tyyppi A riittää. Jos käytössä on korkea paine tai suuri halkaisija, harkitse tyyppiä C. Harkitse kiinteää PTFE:tä, jotta se olisi kemiallinen puhtaus ja ilman läpäisyriskiä.

K: Tyyppi B vs. kiinteä PTFE-tiiviste, kumpi minun pitäisi valita?

V: Tyyppi B (kirjekuori) tarjoaa PTFE-vaipan kemiallisen kestävyyden ja puristuvuuden täyteaineytimestä halvemmalla kuin kiinteä PTFE.

Täyteytimeen voidaan kuitenkin hyökätä, jos materiaali tunkeutuu PTFE-vaipan läpi ajan kuluessa. Kiinteä PTFE-tiiviste tarjoaa maksimaalisen kemiallisen kestävyyden ja puhtauden, ei täyteydintä, ei läpäisyriskiä.

Mutta se maksaa huomattavasti enemmän ja on vähemmän kimmoisa (ei täyteydintä takaisinjousen aikaansaamiseksi).

Pikasääntö:

Keskipaineinen, kustannustietoinen, syövyttävä huolto → Tyyppi B.

Korkeapaine, erittäin puhdas, kriittinen palvelu, ei läpäisyriskiä hyväksyttävä → Kiinteä PTFE.

K: Mitkä ovat rajoitukset ja mitkä ovat yleisimmät virheet?

V: Lämpötila: +200°C asti.

Paine: Jopa 5,0 MPa (50 bar).

Kemiallinen: pH 0-14 yleinen kestävyys, EI yhteensopiva sulan alkalimetallin tai alkuainefluorin kanssa korkeissa lämpötiloissa. Jotkut kemikaalit (typpihappo, kloori, etyleenioksidi) voivat läpäistä PTFE:tä ajan myötä.

Yleisiä virheitä:

(1) Tyypin B käyttö sovelluksissa, joissa väliaine läpäisee PTFE:tä: jotkin kemikaalit voivat tunkeutua PTFE:n läpi ajan myötä ja tunkeutua täyteaineytimeen, vaihtaa tiivisteitä säännöllisesti tai käyttää kiinteitä PTFE-tiivisteitä.

(2) Liikakiristys: liiallinen puristus voi vahingoittaa PTFE-vaippaa. Käytä säädeltyä vääntömomenttia.

(3) Väärä kokovalinta: A- ja B-tyyppejä suositellaan koolle DN500 asti, suuremmille halkaisijoille suositaan tyyppiä C.
