Metalliverkkovahvistettu PTFE-tiiviste

Taifno on luotettava metalliverkkovahvisteisten PTFE-tiivisteiden valmistaja. SUS316-metalliverkko parantaa rakenteellista eheyttä, ehkäisee puhallusvaurioita ja suodattaa hiukkasten epäpuhtauksia nestejärjestelmistä, kun taas tiiviste säilyttää PTFE:lle ominaisen kemiallisen kestävyyden, alhaisen kitkan ja laajan lämpötilan sietokyvyn. Nämä tiivisteet soveltuvat korkeapaineputkistoon, lämpökiertosovelluksiin ja puhtaiden väliaineiden käsittelyä vaativille aloille.

Lähetä kysely

Tuotteen Kuvaus

Metalliverkkovahvisteiset PTFE-tiivisteet tarjoavat ylivoimaisen rakenteellisen lujuuden tavallisiin PTFE-tiivisteisiin verrattuna, ja niiden paineenkesto on jopa 6,4 MPa (64 baaria); saatavilla olevat verkkotiedot vaihtelevat #40 - #200 (SUS316-materiaali). Ammattivalmistajana Taifno tarjoaa myös FDA-yhteensopivia malleja elintarvike- ja lääketeollisuudelle.

Anna laipan mitat ja verkkotiedot, niin annamme tarjouksen 24 tunnin kuluessa.

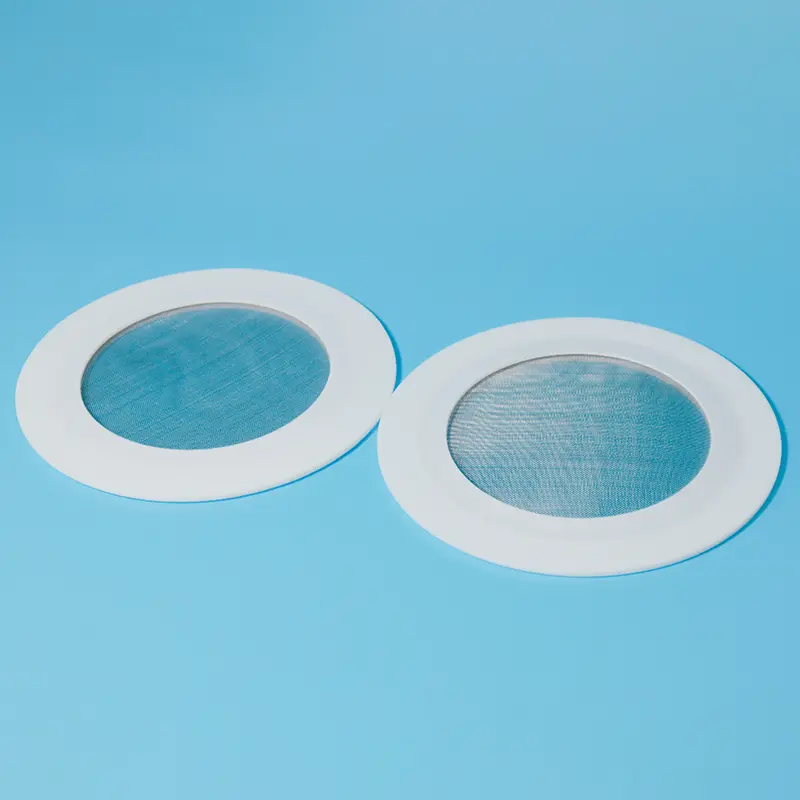

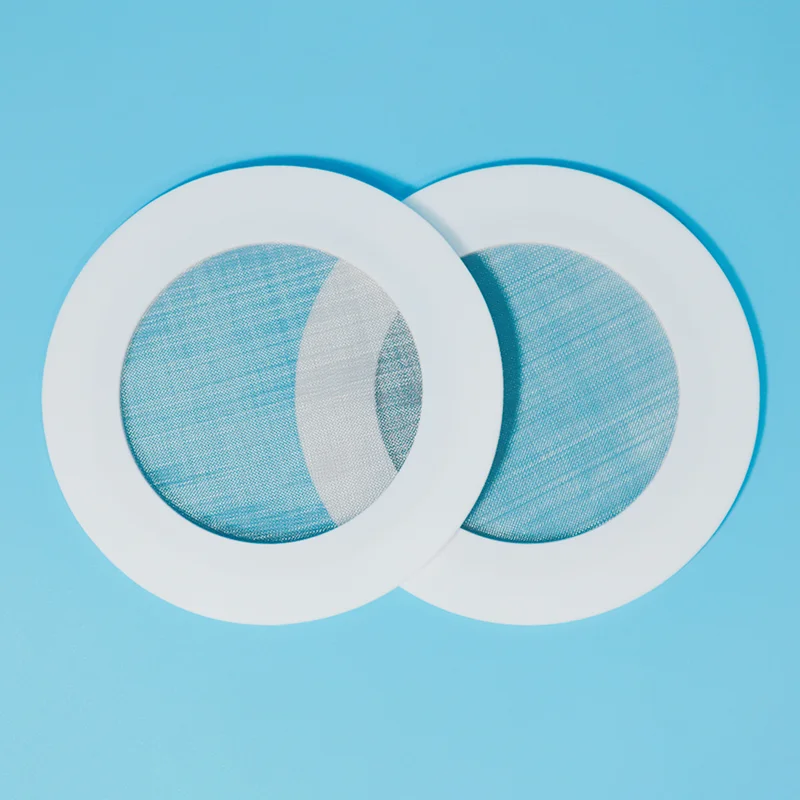

Metal Mesh Reinforced PTFE Gasket

Mikä on metalliverkkovahvistettu PTFE-tiiviste?

Metalliverkkovahvistettu PTFE-tiiviste on tiivistyskomposiittikomponentti, joka yhdistää PTFE-tiivisteelementin ruostumattomasta teräksestä valmistettuun verkkoon (SUS316), joka on integroitu tiivisterakenteeseen. Metalliverkko vahvistaa vahvistusta, kun taas PTFE tarjoaa kemikaalinkestävyyden ja tiivistyksen.

Kaksi ensisijaista kokoonpanoa:

Vahvistettu tiiviste (rakenteellinen): PTFE-runkoon upotettu metalliverkko vastustaa kylmävirtausta, vähentää virumisen rentoutumista ja estää vuotamista korkeassa paineessa

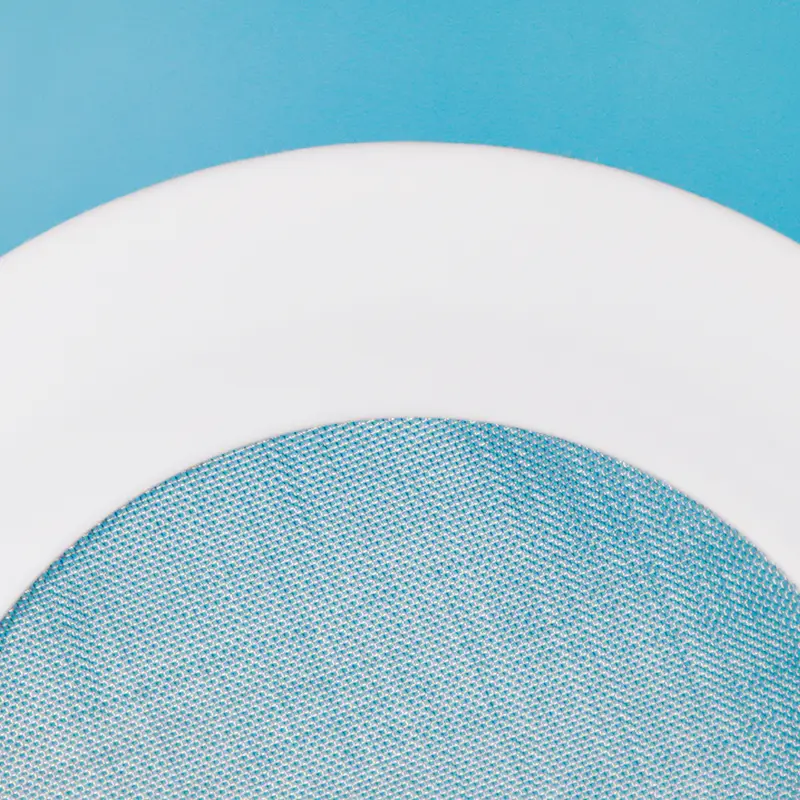

Siivilätiiviste (suodatin): Metalliverkko peittää reiän ja toimii integroituna siivilöinä hiukkasten keräämiseksi samalla kun PTFE tiivistää laipan

Miten se toimii:

PTFE-runko: Tarjoaa yleisen kemiallisen kestävyyden (pH 0-14) ja alhaisen kitkan tiivistyksen

Metalliverkko (SUS316): Tarjoaa vahvistusta, puhalluskestävyyttä ja suodatusta

Homogeeninen sidos: PTFE sulautuu metallin ympärille sintrauksen aikana – ei liimoja, ei delaminaatiota

Tärkeimmät edut:

Vahvistettu muotoilu:vähentää virumista ja kylmävirtausta, säilyttää pultin vääntömomentin pidempään

Puhallussuoja:metallivahvike estää tiivisteen pursotuksen korkeassa paineessa

Integroitu suodatus:kerää hiukkaset ilman erillistä siivilä

Pienen vääntömomentin tiivistys:sopii lasipäällysteisille, FRP- ja valurautaisille laippoille

Laaja kemiallinen yhteensopivuus:PTFE käsittelee pH 0-14, SUS316 mesh käsittelee useimpia materiaaleja

FDA-yhteensopivat arvosanat saatavilla:elintarvike- ja lääkesovellukset

Monipuoliset verkkovaihtoehdot:saatavilla #40 - #200 mesh (SUS316)

Rajoitukset, jotka on huomioitava:

Suodatinverkko on tarkastettava määräajoin: tukkeutuminen voi aiheuttaa paineen laskun tai vaurioita

Ei jatkuvaan raskaaseen suodatukseen: käytä raskaille kiintoaineille erityistä siivilä

Vertailu- ja valintaopas

Metalliverkko-PTFE-tiiviste vs metallivaippa vs standardi PTFE

Ominaisuus	Metalliverkko PTFE	Metallivaippainen PTFE	Vakio PTFE
Virumisen vastustuskyky	★★★★☆ parantunut	★★★★★ erinomainen	★★☆☆☆ huono
Purkaussuojaus	★★★★☆ hyvä	★★★★★ erinomainen	★☆☆☆☆ huono
Suodatus	✅ Integroitu siivilävaihtoehto	❌ Ei yhtään	❌ Ei yhtään
Kemiallinen vastustuskyky	★★★★★ pH 0-14	★★★★☆	★★★★★
Laipan suojaus	★★★★☆ alhainen vääntömomentti	★★★☆☆	★★★☆☆
FDA-yhteensopiva	✅ Kyllä	✅ Kyllä	✅ Kyllä
Maksaa	$$	$$$	$
Paras	Suodatus + tiivistys, virumisvastus, pieni vääntömomentti	Äärimmäinen paine, korkea lämpötila	Yleinen kemian palvelu

Pikavalintaopas

Jos palvelusi on...	Valita...	Miksi
Putkilinja tarvitsee hiukkasten poistoa + tiivistystä	Siivilä tiiviste	Yksi komponentti, kaksi toimintoa – pienemmät kustannukset, vähemmän vuotoja
Korkea paine, lämpökierto, räjähdysvaara	Vahvistettu tiiviste	Metallivahvike kestää virumista ja puristamista
Lasivuoratut, FRP- tai valurautalaipat	Siivilä tai vahvistettu	Pienen puristuskuorman tiivistys + metallivahvistus
Ruoka, juoma tai lääke	FDA-yhteensopiva siivilätiiviste	PTFE + SUS316 - FDA-laatuja saatavilla
Kemiallinen käsittely, vahvat hapot	Vahvistettu tiiviste	pH 0-14 kemikaalinkestävyys + rakennelujuus

Mesh-koon valintaopas

Verkkokoko	Partikkelikoko	Paras
#40	Karkea (noin 420 µm)	Suuret kiinteät aineet, lietteet, kaivossovellukset
#60	Keskikokoinen (noin 250 µm)	Yleinen teollisuussuodatus
#100	Hieno (noin 150 µm)	Kemiallinen käsittely, kohtalainen suodatus
#150	Erittäin hieno (noin 100 µm)	Farmaseuttiset, erittäin puhtaat sovellukset
#200	Erittäin hieno (noin 74 µm)	Hieno kemikaali, erittäin puhdas suodatus

Ensisijaiset sovellukset

Teollisuus	Sovellus	Miksi metalliverkko-PTFE-tiiviste
Kemiallinen käsittely	Putkilinjan laipat, reaktorin liitännät	Virumisenkestävyys + kemikaalinkestävyys + suodatusmahdollisuus
Öljy ja kaasu	Maakaasujohdot, mittarit	Integroitu suodatus + tiivistys + puhallussuoja
Ruoka ja juoma	Saniteettiliitännät	FDA-yhteensopiva PTFE + SUS316 mesh
Farmaseuttiset	Steriili käsittely, erittäin puhtaat sovellukset	Hieno verkko (#150-#200) + USP-yhteensopivuus
Vesi & Jätevesi	Valurauta, FRP-laipat	Pienen puristuskuorman tiivistys + suodatus
Lasipäällysteiset laitteet	Lasipäällysteiset laipat	Pieni vääntömomenttitiivistys + virumisvastus

Factory Factory Factory Factory

Tekniset tiedot

Metalliverkkovahvistetut PTFE-tiivisteen ominaisuudet

Parametri	Arvo
Lämpötila-alue	-180°C - +200°C (PTFE-raja)
Painealue	Jopa 6,4 MPa (64 bar)
Verkkomateriaalia	SUS316 ruostumaton teräs
Verkkoasetukset	#40, #60, #100, #150, #200
Metallin paksuus	0,20 mm tyypillinen
Väri	Valkoinen/luonnonvalkoinen (PTFE) + hopea (verkko)
Materiaali	Virgin PTFE + SUS316 ruostumaton teräsverkko
FDA-yhteensopiva	Kyllä – saatavilla ruokaan/lääkkeisiin
Kemiallinen yhteensopivuus	pH 0-14 (PTFE), SUS316 käsittelee useimpia materiaaleja

Saatavilla koot

Kokoalue	Paksuus (mm)	Verkkoasetukset
DN25 - DN450	2,5 - 4,5	#40 - #200
Saatavilla mukautettuja kokoja	Jopa 3000+	Erittelyn mukaan
Tri-Clamp saniteettikoot	1.0S – 2.0S	#40 - #200

Laadunvarmistus

100 % Virgin PTFE -hartsi – tasalaatuinen, erä toisensa jälkeen

SUS316 Stainless Steel Mesh — korroosionkestävä, elintarvikekäyttöinen materiaali

Homogeeninen liimaus — PTFE sulatettu verkkorei'itysten läpi — ei delaminaatiota

Saatavilla FDA-yhteensopivia arvoja — elintarvike-, juoma- ja lääkesovelluksiin

Täysi jäljitettävyys — materiaalitodistukset pyynnöstä

Toimitusaika — vakiokoot varastossa (24–48 tuntia); mukautetut koot 7-15 päivää

Test Test Test Test

Tapaustutkimus

Luoteis-Kiinassa sijaitsevalla maakaasun keräysasemalla 15 MPa:n korkeapaineputki oli toiminut pitkäaikaisessa korkeassa paineessa, toistuvissa paineenvaihteluissa ja monimutkaisissa väliaineolosuhteissa. Alkuperäiset kierretiivisteet kärsivät vähitellen korroosiosta ja tiivisteen heikkenemisestä, jotka aiheutuivat jatkuvasta altistumisesta syövyttäville aineille ja toistuville painejaksoille, mikä aiheutti mahdollisia vuotoriskejä ja vaikutti putkijärjestelmän turvalliseen toimintaan.

Näiden haasteiden ratkaisemiseksi korvaavaksi ratkaisuksi asennettiin PTFE-tiivisteet, jotka on vahvistettu 316L ruostumattomasta teräksestä valmistettujen verkkojen sisäkkeillä. PTFE-tiivistekerros tarjoaa erinomaisen kemiallisen kestävyyden, kun taas 316L ruostumattomasta teräksestä valmistettu verkkovahvistus parantaa mekaanista lujuutta, paineenkestoa ja pitkäaikaista tiivistyksen vakautta.

Vaihtamisen jälkeen putkisto on toiminut yhtäjaksoisesti yli 2 vuoden ajan vaihtelevissa paineolosuhteissa, mikä on säilyttänyt luotettavan tiivistyskyvyn ilman vuotoja koko käyttöjakson ajan.

FAQ

K: Mikä on metalliverkkovahvistettu PTFE-tiiviste, ja milloin minun pitäisi käyttää sitä?

V: Metalliverkkovahvisteinen PTFE-tiiviste (tunnetaan myös siivilätiivisteenä PTFE tai vahvistettu PTFE-tiiviste) yhdistää PTFE:n kemiallisen kestävyyden ruostumattomasta teräksestä valmistettuun verkkovahvistukseen tai suodatukseen.

Käytä vahvistettua versiota, kun tarvitset virumisvastusta ja puhallussuojaa, korkeapaine-, lämpökierto- tai tyhjiöpalveluissa, joissa tavallinen PTFE muuttuu.

Käytä siiviläversiota, kun sinun on poistettava hiukkaset nestevirrasta samalla kun tiivistetään laippa, eliminoidaan erillinen siivilä, vähennetään vuotokohtia ja alennetaan asennuskustannuksia.

Saatavana silmäkokoina #40 - #200 (SUS316) ja FDA-yhteensopivia luokkia.

K: Mitä verkkokokoja on saatavilla, ja miten valitsen oikean?

V: Metalliverkolla varustetut PTFE-tiivisteet ovat tyypillisesti saatavilla #40, #60, #100, #150 ja #200 mesh (SUS316 ruostumaton teräs).

Valintaopas:

#40 (karkea): suuret kiinteät aineet, lietteet, kaivostoiminta.

#60 (keskitaso): yleinen teollisuussuodatus.

#100 (hieno): kemiallinen käsittely, kohtalainen suodatus.

#150-#200 (erittäin hieno): farmaseuttiset, erittäin puhtaat, elintarvikesovellukset.

Korkeampi verkko tarjoaa hienomman suodatuksen, mutta korkeamman painehäviön. Raskaassa kiintoainekuormauksessa käytä erityistä siivilä, tiivisteverkko on tarkoitettu kevyeen tai kohtalaiseen hiukkasten poistoon.

Tarvitsetko apua oikean verkon valinnassa? Ota yhteyttä materiaalisi, lämpötilasi, paineesi ja hiukkaskoon mukaan.

K: Mitkä ovat rajat – ja yleisimmät virheet?

V: Lämpötila: -180°C - +200°C jatkuva huolto.

Paine: Jopa 6,4 MPa (64 bar), riippuu paksuudesta ja rakenteesta.

Kemiallinen: PTFE pH 0-14 — SUS316-verkko käsittelee useimpia happoja, emäksiä ja liuottimia.

Kolme yleistä virhettä:

(1) Siivilätiivisteen käyttäminen raskaiden kiinteiden aineiden lataamiseen, verkko tukkeutuu, painetta muodostuu ja tiiviste voi pettää. Käytä raskaille kiintoaineille erityistä siivilää.

(2) Väärän silmäkoon valinta: liian pienikokoinen aiheuttaa paineen laskun; liian karkea päästää hiukkasia läpi.

(3) Säännöllisen tarkastuksen huomiotta jättäminen: suodattimet voivat löystyä tai vaurioitua ajan myötä. tarkastaa säännöllisesti.
