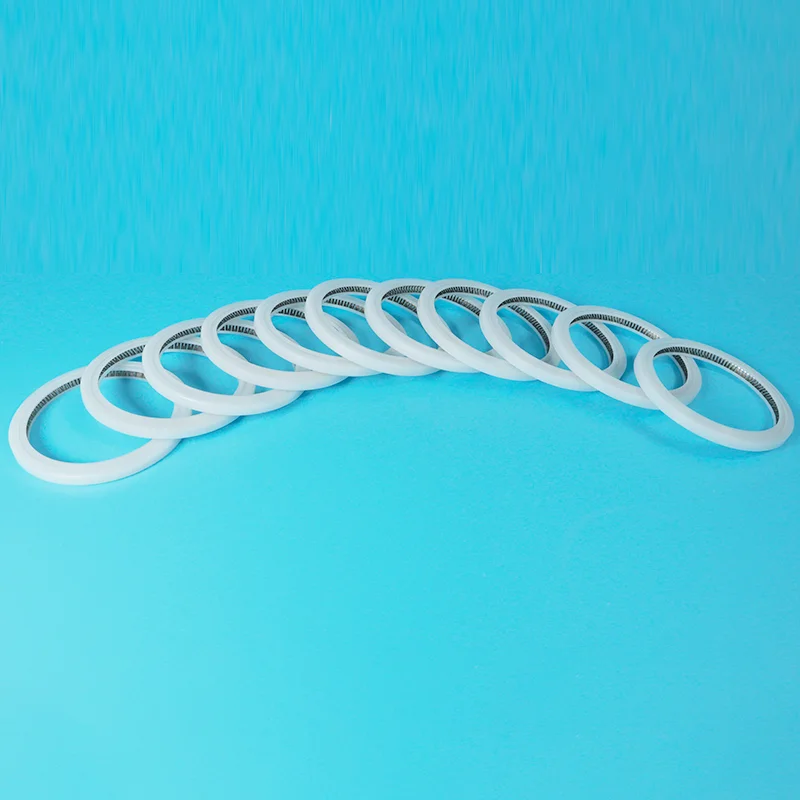

A V-tyypin jousivoimainen tiivisteon suunniteltu ylläpitämään luotettavaa tiivistyskykyä, kun tavanomaiset elastomeeritiivisteet kamppailevat paineen, lämpötilan, kemikaalien altistumisen, hitaiden käyntien tai pitkien käyttämättömyysjaksojen kanssa. Sen V-muotoinen tiivistysprofiili toimii yhdessä sisäisen jousivoimanlähteen kanssa pitääkseen kosketuksen liitäntäpintaa vasten. Tämä rakenne voi tarjota vakaan tiivistyskyvyn useissa teollisissa käyttöolosuhteissa.
Tässä artikkelissa kerrotaan, kuinka V-tyypin jousivoimaiset tiivisteet toimivat, miksi jousen jännitteellä on merkitystä, kuinka materiaalin ja jousen valinta vaikuttavat käyttöikään, missä näitä tiivisteitä käytetään yleisesti ja kuinka välttää yleiset asennus- ja käyttöongelmat. Se tarjoaa myös käytännöllisen vertailutaulukon ja vianmäärityksen tarkistuslistan insinööreille, huoltoryhmille, laitevalmistajille ja teollisille ostajille.
V-tyypin jousivoimainen tiiviste on tarkkuustiivistyskomponentti, joka yhdistää V-muotoisen tiivisteprofiilin jousielementtiin. Tiiviste on tyypillisesti valmistettu korkean suorituskyvyn polymeeristä, kuten PTFE:stä tai modifioidusta PTFE-yhdisteestä, kun taas jousi tarjoaa jatkuvan säteittäisen tai aksiaalisen kuormituksen tiivistepintaa vasten.
Toisin kuin perinteinen elastomeeritiiviste, joka luottaa suurelta osin omaan joustavuuteensa tiivistyskontaktin ylläpitämiseksi, jousivoimalla toimiva tiiviste käyttää itsenäistä jännitysmekanismia. Tämä tekee suunnittelusta erityisen hyödyllisen, kun tiivistemateriaalilla on rajoitettu elastisuus tai kun laite toimii vaativissa lämpö-, kemiallisissa tai mekaanisissa olosuhteissa.
V-muotoinen profiili voidaan myös suunnitella säätämään kosketuspainetta ja mukautumaan tiettyihin asennusgeometrioihin. Sovelluksesta riippuen tiiviste voidaan suunnitella staattiseen tiivistykseen, edestakaisin liikkeeseen, pyörivään liikkeeseen tai erikoispaineolosuhteisiin.
Jousi on yksi tiivistysjärjestelmän tärkeimmistä toiminnallisista osista. Kun tiiviste on asennettu, jousi muodostaa alkukosketusvoiman tiivistehuulen ja liitäntäpinnan välille. Tämä voima auttaa sulkemaan pieniä rakoja ja ylläpitämään kosketusta ennen kuin järjestelmäpaine on täysin vakiintunut.
When internal system pressure increases, pressure can act on the seal profile and improve the contact force in the sealing area. Tämä jousivoiman ja järjestelmän paineen yhdistelmä mahdollistaa sen, että tiiviste säilyttää vakaan tiivistysrajapinnan muuttuvissa käyttöolosuhteissa.
Jousikokoonpano tulee valita sovelluksen mukaan. Erilaiset jousimallit voivat tarjota erilaisia kuormitusominaisuuksia, kitkakäyttäytymistä ja kestävyyttä kemiallisissa tai lämpöolosuhteissa.
V-tyypin jousivoimaisen tiivisteen geometria vaikuttaa suoraan tiivistysvoiman jakautumiseen. Hyvin suunniteltu profiili voi luoda hallitun kontaktin tiivistepinnalle ilman turhaa kitkaa.
Tämä tasapaino on erityisen tärkeä dynaamisissa sovelluksissa. Liiallinen kosketuspaine voi lisätä kitkaa ja lämmöntuotantoa, kun taas riittämätön kosketuspaine voi aiheuttaa vuotoja. V-muotoinen rakenne tarjoaa käyttökelpoisen perustan tiivistysprofiilin räätälöimiseksi laitteen käyttövaatimuksiin.
| Suunnitteluominaisuus | Toiminnallinen rooli | Mahdollinen hyöty |
|---|---|---|
| V-muotoinen profiili | Ohjaa tiivistyskontaktia | Tasapainoinen tiivistysvoima |
| Kevään energisaattori | Ylläpitää kosketuspainetta | Parannettu matalapainetiivistys |
| Polymeeritakki | Erottaa tietovälineen laitteistosta | Kemiallinen ja lämmönkestävyys |
Jousivoimaiset tiivisteet valitaan usein, kun perinteinen elastomeeritiiviste ei pysty tarjoamaan vaadittua yhdistelmää kemiallisesta kestävyydestä, lämpötilakestävyydestä, alhaisesta kitkasta ja mittojen stabiilisuudesta.
PTFE-pohjaiset materiaalit kestävät erinomaisesti monia aggressiivisia kemikaaleja ja prosessinesteitä.
Erikoispolymeeriyhdisteet voivat tukea sovelluksia, joihin liittyy kohonneita tai nopeasti muuttuvia lämpötiloja.
Oikein valitut PTFE-yhdisteet voivat vähentää kitkaa ja kulumista dynaamisissa tiivistejärjestelmissä.
Jousi kompensoi tiettyjä muutoksia tiivistyskontaktissa, kun tiiviste toimii ajan myötä.
Nämä edut eivät tarkoita, että jokainen jousijänniteinen tiiviste sopii kaikkiin ympäristöihin. Oikea materiaalivalinta, urasuunnittelu, pinnan viimeistely, paineluokitus, lämpötila-alue ja asennus ovat yhtä tärkeitä.
Materiaalin valinnan tulisi alkaa todellisista käyttöolosuhteista eikä pelkästään tiivisteen muodosta. Polymeerivaipan on kestettävä prosessiväliaine, lämpötila, paine, kitka ja odotettu liike.
| Materiaali | Tyypillinen vahvuus | Yleisiä huomioita |
|---|---|---|
| Neitsyt PTFE | Erinomainen kemikaalinkestävyys ja alhainen kitka | Voi vaatia vahvistusta vaativissa käyttöolosuhteissa |
| Hiilellä täytetty PTFE | Parempi kuluminen ja mittojen vakaus | Yhdisteiden yhteensopivuus tulee tarkistaa huolellisesti |
| Lasillä täytetty PTFE | Parannetut puristus- ja kulumisominaisuudet | Saattaa lisätä kosketuspinnan kulumista joissakin dynaamisissa järjestelmissä |
| PEEK-pohjaiset yhdisteet | Korkea mekaaninen ja lämpötilan suorituskyky | Korkeammat materiaalikustannukset ja sovelluskohtainen käsittely |
Myös jousimateriaalilla on väliä. Ruostumaton teräs, korroosionkestävät seokset ja muut erikoisjousimateriaalit voidaan harkita riippuen kemiallisesta ympäristöstä, lämpötilasta ja vaaditusta väsymiskestävyydestä.
Tiivisteen valitseminen nimelliskoon mukaan on yksi yleisimmistä huonon tiivistyskyvyn syistä. Insinöörien tulee arvioida koko toimintaympäristö.
Polymeerisuorituskyvyn ja jousivoiman yhdistelmä mahdollistaa V-tyypin jousivoimaiset tiivisteet palvelemaan monenlaisia teollisia sovelluksia.
Erittäin vaativissa sovelluksissa sinetti tulee validoida edustavissa käyttöolosuhteissa sen sijaan, että se valitaan pelkästään luettelon kuvauksesta.
Perinteinen elastomeerinen O-rengas voi olla taloudellinen ja erittäin tehokas ratkaisu moniin sovelluksiin. Kuitenkin jousivoimaisista malleista tulee houkuttelevia, kun käyttöolosuhteet ylittävät tavallisten elastomeeritiivisteiden käytännölliset ominaisuudet.
| Tekijä | Perinteinen elastomeeritiiviste | V-tyypin jousivoimainen tiiviste |
|---|---|---|
| Elastisuus | Luottaa vahvasti elastomeeriominaisuuksiin | Kevät antaa lisäenergiaa |
| Kemiallinen kestävyys | Riippuu voimakkaasti elastomeerityypistä | Voi olla erinomainen sopivien PTFE-yhdisteiden kanssa |
| Kitka | Vaihtelee materiaalin ja voitelun mukaan | Voi olla alhainen sopivilla polymeeriyhdisteillä |
| Lämpötilakyky | Materiaalista riippuvainen | Saatavilla on korkean lämpötilan polymeerivaihtoehtoja |
| Suunnittelun joustavuus | Vakioprofiileja on laajalti saatavilla | Profiilit, materiaalit ja jouset voivat olla sovelluskohtaisia |
Jopa korkealaatuinen V-tyypin jousivoimainen tiiviste voi epäonnistua ennenaikaisesti, jos asennusprosessi vahingoittaa tiivistehuulia tai asettaa tiivisteen sopimattomaan mekaaniseen rasitukseen.
Dynaamisissa laitteissa akselin tai porauspinnan kunto on erityisen tärkeä. Naarmut, liiallinen karheus, terävät työstöjäljet tai kontaminaatio voivat luoda vuotoreittejä ja nopeuttaa tiivisteiden kulumista.
| Ongelma | Mahdollinen syy | Suositeltu tarkistus |
|---|---|---|
| Vuoto | Väärät mitat, vaurioitunut huuli, riittämätön jännite | Tarkista ura, tiivisteprofiili, jousi ja kokoonpano |
| Korkea kitka | Liiallinen kosketusvoima, huono voitelu, sopimaton materiaali | Tarkista jousen kuormitus, materiaali, nopeus ja pinnan viimeistely |
| Nopea kuluminen | Karkea vastapinta tai hankaava materiaali | Tarkista pinnan kunto ja materiaalien yhteensopivuus |
| Ekstruusiovaurio | Liiallinen välys tai paine | Tarkista paine, rako, vararakenne ja tiivistemateriaali |
| Tiivisteen muodonmuutos | Virheellinen asennus tai lämpötilaaltistus | Tarkasta kokoonpanomenettely ja lämpöolosuhteet |
Toimittajan valinta on muutakin kuin yksikköhintojen vertailua. Luotettavan tiivistyskumppanin tulee ymmärtää sovellus, suositella sopivia materiaaleja, säilyttää mittojen yhtenäisyys ja tarjota teknistä tukea ongelmien ilmetessä.
Ningbo Taifno PTFE Plastic Products Co., Ltd.keskittyy PTFE-pohjaisiin tiivistys- ja muovituotteisiin ja voi tarjota sovelluskohtaisia ratkaisuja asiakkaille, jotka tarvitsevat räätälöityjä tiivistekomponentteja. Teollisuuden ostajille suora yhteistyö valmistajan kanssa voi yksinkertaistaa viestintää materiaaleista, mitoista, profiileista ja tuotantovaatimuksista.
Mikä on V-tyypin jousivoimaisen tiivisteen ensisijainen tehtävä?
Sen ensisijainen tehtävä on ylläpitää hallittua tiivistysrajapintaa kahden yhteensopivan pinnan välillä. Polymeerivaippa tarjoaa tiivistysesteen, kun taas jousi antaa jatkuvaa energisoivaa voimaa.
Soveltuvatko V-tyypin jousivoimaiset tiivisteet dynaamisiin sovelluksiin?
Kyllä. Profiilista, materiaalista, jousikokoonpanosta, nopeudesta, paineesta ja pinnan kunnosta riippuen ne voidaan suunnitella edestakaisin tai pyöriviin sovelluksiin.
Miksi PTFE:tä käytetään yleisesti jousivoimaisissa tiivisteissä?
PTFE tarjoaa alhaisen kitkan ja vahvan vastustuskyvyn monille kemikaaleille. Erilaisia PTFE-yhdisteitä voidaan myös suunnitella parantamaan kulutuskestävyyttä, jäykkyyttä ja mittojen vakautta.
Voidaanko V-tyypin jousivoimainen tiiviste räätälöidä?
Kyllä. Räätälöinti voi sisältää mitat, tiivistysprofiilin, polymeeriseoksen, jousimateriaalin, jousikokoonpanon ja muita sovelluskohtaisia vaatimuksia.
Mitä tietoja minun tulee antaa, kun pyydän tarjousta sinetistä?
Ilmoita tiivisteen mitat, urien mitat, jos saatavilla, käyttöpaine, lämpötila, liiketyyppi ja nopeus, tiivisteaine, akselin tai porauksen materiaali, pinnan viimeistely ja odotetut käyttöolosuhteet. Drawings or existing seal samples can also make the selection process more accurate.
Mikä on yleisin syy ennenaikaiseen tiivisteen rikkoutumiseen?
Ennenaikainen vika voi johtua väärästä mitoituksesta, yhteensopimattomista materiaaleista, liiallisesta välyksestä, huonosta pinnanlaadusta, väärästä asennuksesta, sopimattomasta jousikuormituksesta tai suunnittelualueen ulkopuolisista käyttöolosuhteista.
A V-Type Spring Energized Seal can be a highly effective solution when an application requires controlled sealing force, low friction, chemical resistance, temperature resistance, and reliable performance under changing operating conditions. Its V-shaped sealing profile and spring energizer work together to maintain contact while accommodating the limitations of less elastic sealing materials.
Itse tiiviste on kuitenkin vain yksi osa täydellistä tiivistysjärjestelmää. Oikea materiaalivalinta, jousikokoonpano, uran geometria, paine, lämpötila, pinnan viimeistely, välys, asennus ja käyttönopeus vaikuttavat kaikki lopulliseen suorituskykyyn.
Laitevalmistajien, huoltotiimien, jakelijoiden ja teollisten ostajien kannalta oikean V-tyypin jousivoimaisen tiivisteen valinnassa tulisi siksi aloittaa sovelluksen vaatimuksista eikä vain valita vakiokoko. Teknisesti kokenut valmistaja voi auttaa muuttamaan nämä toimintaparametrit käytännölliseksi tiivistysratkaisuksi.
Ningbo Taifno PTFE Plastic Products Co., Ltd.voi tukea asiakkaita, jotka etsivät PTFE-tiivistysratkaisuja, räätälöityjä mittoja ja sovelluskohtaisia vaatimuksia. Jaa piirustus, mitat, käyttöpaine, lämpötila, väliaine ja liikeolosuhteet tiimimme kanssa keskustellaksesi sopivasta ratkaisusta.
