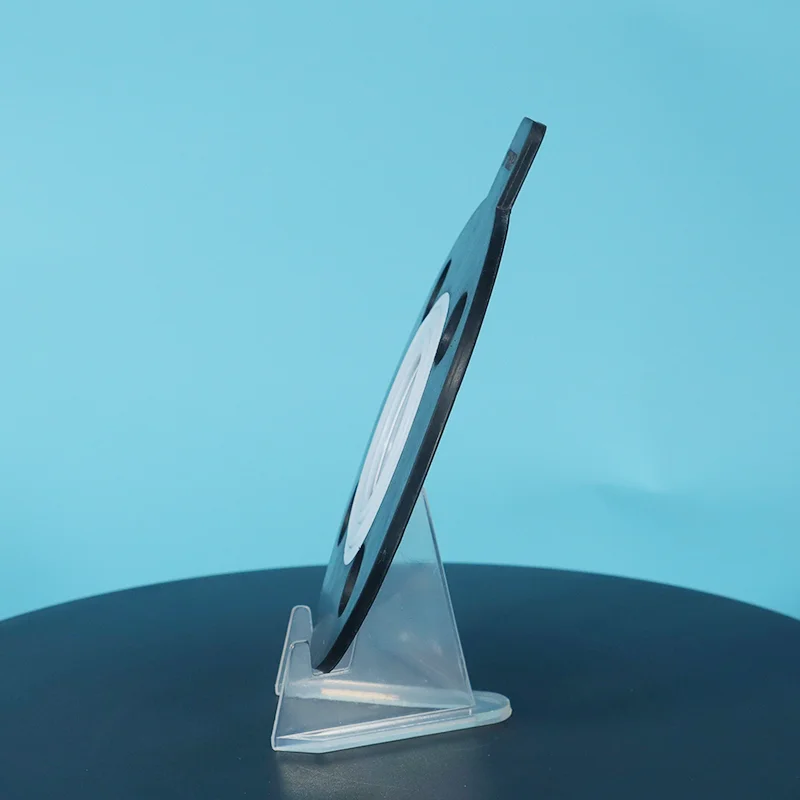

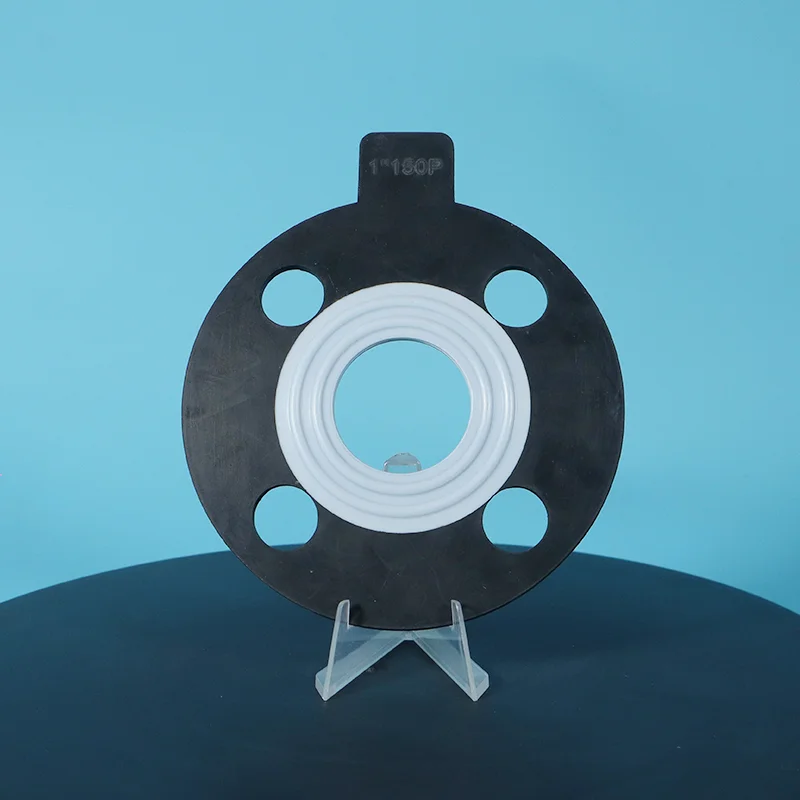

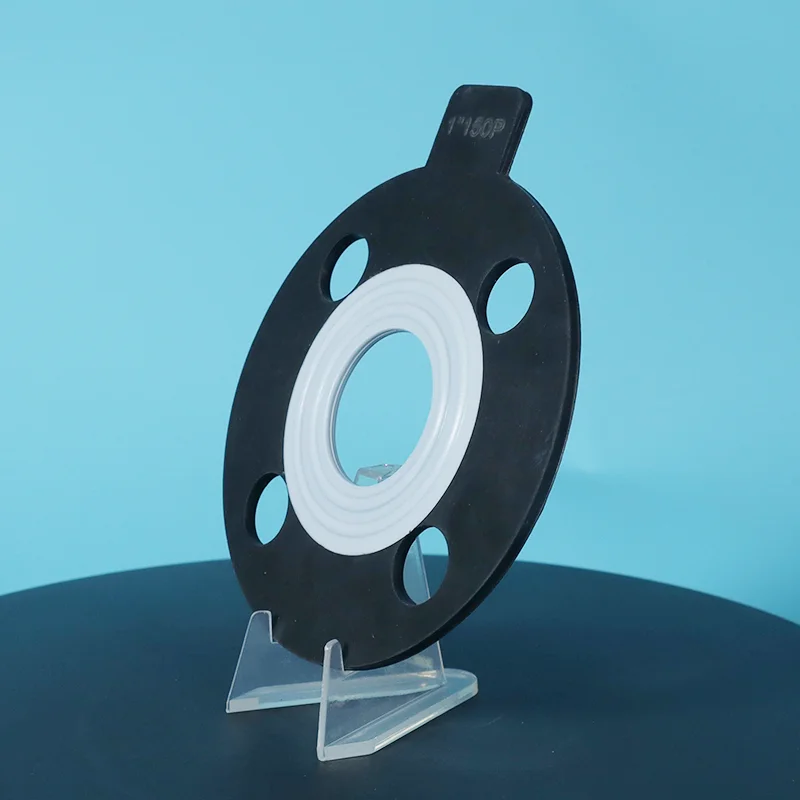

PTFE-kirjekuoren kumitiiviste vesileimalinjalla

PTFE-kuoren kumitiiviste vesileimalinjalla on kumiydin, joka on täysin kapseloitu PTFE:hen, ja tiivistepinnassa on veden aaltoilukuvio (hampainen). PTFE-pinnoite tarjoaa yleisen kemiallisen kestävyyden (pH 0-14). Veden aaltoilupinta on avain, se tarjoaa luotettavan tiivistyksen alhaisella vääntömomentilla, estäen laippavaurioita lasi- ja muovilaipoissa.

Lähetä laipan kokosi, materiaalisi ja lämpötilasi Taifnolle, voimme tarjota räätälöityjä ratkaisuja ja suorat tehtaan hinnat.

Mikä on PTFE-kirjekuoren kumitiiviste vesileimalinjalla?

PTFE-kumipäällysteinen tiiviste on komposiittitiiviste, joka koostuu kumiytimestä, joka on täysin kapseloitu PTFE-pinnoitteeseen ja jonka tiivistepinnassa on veden aaltoilukuvio (hammastettu). Tämä malli yhdistää kumin kokoonpuristuvuuden, PTFE:n kemiallisen kestävyyden ja sahalaitaisen pintakuvion tiivistysotteen.

Rakenne:

Kumiydin: Tarjoaa puristuvuuden, palautumisen ja mukautuvuuden epätasaisiin laippoihin

PTFE-pinnoite: Tarjoaa yleisen kemiallisen kestävyyden (pH 0-14), tarttumattoman pinnan ja estää materiaalin kontaminoitumisen

Veden aaltoilupinta: Sahalaitainen kuvio tiivistepinnassa tarjoaa luotettavan tiivistysotteen alhaisella pultin vääntömomentilla – estää liukumisen ja vähentää pultin kuormitusvaatimuksia

Tärkeimmät ominaisuudet:

Alhainen vääntömomenttitiivistys: Veden aaltoilupinta tarttuu laipan pintaan pienemmällä pulttikuormalla kuin sileä PTFE, suojaa herkkiä laippoja

Laippaystävällinen: Pehmeä kumiydin ja PTFE-pinnoite suojaavat lasivuorattuja, muovi- ja FRP-laippoja

Kemiallinen kestävyys: PTFE-pinnoite kestää pH 0-14, suojaa kumiydintä kemiallisilta vaikutuksilta

Kokoonpuristuvuus: Kumiydin täyttää laipan epätasaisuudet ja kompensoi pultin löystymistä

Vertailu- ja valintaopas

PTFE kumipäällysteinen vs paisutettu PTFE vs kiinteä PTFE vs kirjekuoren tiiviste

Pikavalintaopas

Saatavilla olevat kumiydinvaihtoehdot

Ensisijaiset sovellukset

Tekniset tiedot

PTFE-kumipinnoitettujen tiivisteiden ominaisuudet

Laadunvarmistus

100 % Virgin PTFE -hartsi – tasalaatuinen, erä toisensa jälkeen

Premium Rubber Core — korkealaatuiset elastomeerit, joilla on täydellinen jäljitettävyys

Täysi kapselointi – PTFE peittää kumiytimen kokonaan – ei paljaita kumia

FDA-yhteensopivia laatuja saatavilla — EPDM- ja silikonilaadut täyttävät FDA:n vaatimukset

Täysi jäljitettävyys — materiaalitodistukset saatavilla pyynnöstä

Mukautetut koot — saatavilla vakiolaippakoot ja mukautetut mitat

Toimitusaika – vakiokoot 5-10 päivää; mukautetut koot 10-15 päivää

Tapaustutkimus

Torjunta-aineita valmistavassa Zhejiangin tehtaassa lasivuorattu reaktori altistettiin vaativille kemiallisille prosessoinneille päivittäisellä paineenvaihtelulla -0,09 MPa:n tyhjiön ja 0,8 MPa:n typenpaineen välillä.

Toistuvien tyhjiön ja positiivisen paineen vaihteluiden vuoksi alkuperäiset tiivisteet kärsivät riittämättömästä palautumisesta ja tiivistysjännityksen rentoutumisesta, mikä johti toistuviin tiivistysvirheisiin ja vuotoongelmiin, jotka vaikuttivat jatkuvaan tuotantoon.

Kemiallisen kestävyyden, puristuksen palautumisen ja dynaamisen tiivistyskyvyn vaatimusten täyttämiseksi korvaavaksi ratkaisuksi asennettiin kumiydin-PTFE-kapseloidut tiivisteet, joissa on hammastettu tiivistepinta. PTFE-ulkokerros kestää erinomaisesti syövyttäviä kemikaaleja, kun taas kumiydin tarjoaa erinomaisen elastisuuden ja puristuksen kompensoinnin, jolloin tiiviste kestää toistuvia tyhjiön ja paineen muutoksia.

Vaihdon jälkeen reaktori on toiminut luotettavasti yli vuoden ilman vuotoja tai tiivistysvirheitä, mikä parantaa merkittävästi laitteiden vakautta ja käyttövarmuutta.

FAQ

K: Mikä on PTFE-kirjekuoren kumitiiviste, jossa on vesileimalinja, ja milloin minun pitäisi käyttää sitä?

V: PTFE-kumipäällysteinen tiiviste koostuu kumiytimestä, joka on täysin kapseloitu PTFE-pinnoitteeseen, jonka tiivistepinnassa on veden aaltoilu (hampainen) pintakuvio. Kumiydin tarjoaa puristuvuuden ja palautuvuuden, mukautuu epätasaisiin laippoihin ja kompensoi pultin löystymistä.

PTFE-pinnoite antaa kemiallisen kestävyyden ja estää väliaineen kontaminoitumisen. Veden aaltoilupinta tarjoaa luotettavan tiivistysotteen alhaisella pultin vääntömomentilla.

Käytä sitä milloin: Lasipäällysteiset laipat, muovilaipat, FRP-laipat, vaaditaan alhainen vääntömomenttitiivistys, epätasaiset tai vaurioituneet laippapinnat, sovellukset, jotka vaativat sekä kemiallista kestävyyttä että kokoonpuristuvuutta.

Milloin sitä EI saa käyttää: Äärimmäiset yli +200°C lämpötilat (käytä laajennettua PTFE:tä tai metallivaippaa), sovellukset, joissa kumiydin ei ole yhteensopiva materiaalin kanssa (tarkista kemiallinen yhteensopivuus), tai korkeapainehuolto, joka vaatii äärimmäistä puhalluskestävyyttä.

K: PTFE-kumipäällysteinen vs. laajennettu PTFE, kumpi minun pitäisi valita lasipäällysteisille laippoille?

V: Molemmat sopivat erinomaisesti lasipäällysteisille laippoille, mutta niillä on eri prioriteetit.

PTFE-kumipinnoitettu: kumiydin tarjoaa maksimaalisen kokoonpuristuvuuden ja palautuvuuden. Veden aaltoilupinta tarjoaa tiivistävän pidon pienimmällä vääntömomentilla. PTFE-pinnoite antaa kemiallisen kestävyyden.

Paras kun: Tarvitset maksimaalisen laippasuojauksen, pienimmän mahdollisen vääntömomentin ja kumiset ydinmateriaalit ovat yhteensopivia materiaalisi kanssa.

Laajennettu PTFE (ePTFE): puhdas PTFE, ei kumiydintä. Sopeutuu laipan epätasaisuuksiin. Erinomainen kemikaalinkestävyys ja lämpötila-alue.

Paras kun: Mediasi ei ole yhteensopiva minkään kumiytimen kanssa, tarvitset FDA/USP-yhteensopivuuden tai tarvitset laajempaa kemiallista yhteensopivuutta.

Pikasääntö:

Pienin vääntömomentti + kumin yhteensopivuus → PTFE-kumipinnoitettu.

Kemiallinen yhteensopivuus + FDA-yhteensopivuus → ePTFE.

K: Mitkä ovat rajoitukset – ja mitkä ovat yleisimmät virheet?

V: Lämpötila: -180°C - +200°C (riippuu kumiytimestä).

Kemiallinen: pH 0-14, PTFE-pinnoite tarjoaa yleisen kestävyyden, mutta kumiytimellä on kemiallisia rajoituksia.

Paine: Alemmat kuin metallisydäntiivisteet, ei äärimmäisen korkeaan paineeseen.

Kolme yleistä virhettä:

(1) Väärän kumiytimen käyttäminen materiaalille: PTFE-pinnoite suojaa kumiydintä, mutta jos PTFE on vaurioitunut, kumiytimen on oltava yhteensopiva materiaalin kanssa.

(2) Ylikiristys: kumiydin on pehmeä; liiallinen puristus voi vahingoittaa PTFE-pinnoitetta; käytä alhaista vääntömomenttia ohjatulla asennuksella.

(3) Lämpötilarajat ylittyvät: kumin ytimen lämpötilaraja on alhaisempi kuin PTFE-pinnoite; tiivisteen kokonaisrajan asettaa kumiydin, ei PTFE.
