PTFE-pakkaussarja

Valitse Taifno korkealaatuisille PTFE-pakkaussarjoille; Olemme kiinalainen valmistaja, jolla on yli 20 vuoden kokemus alalta. Tämä tuote on suunniteltu erityisesti dynaamisille akseleille, ja se kompensoi automaattisesti kulumista ja kiristää itsensä uudelleen, tarjoten useiden vuosien käyttöiän samalla kun se kestää tehokkaasti painetta, liikettä ja kemiallisia aineita.

Lähetä kysely

Tuotteen Kuvaus

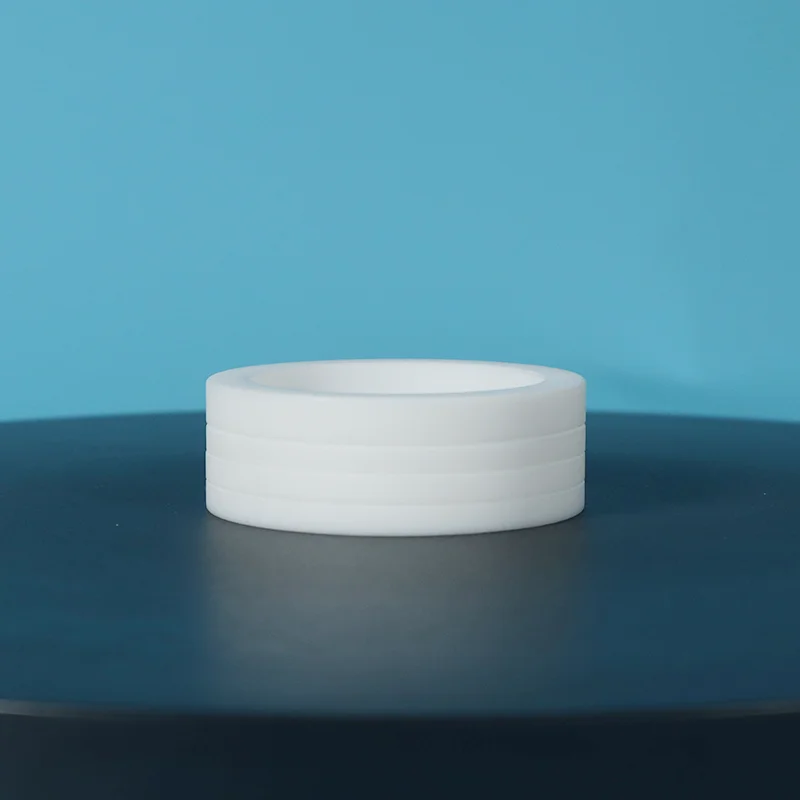

Taifnon valmistama PTFE-tiivistesarja koostuu sarjasta PTFE-tiivisterenkaita, mukaan lukien yläsovitinrengas, V-muotoiset välirenkaat ja alasovitinrengas, jotka on suunniteltu asennettavaksi tiivistepesään.

Se soveltuu lämpötila-alueelle -180°C - +200°C, kestää painetta 500 bar asti, kattaa pH-alueen 0-14 ja tukee jopa 5 m/s lineaarisia nopeuksia.

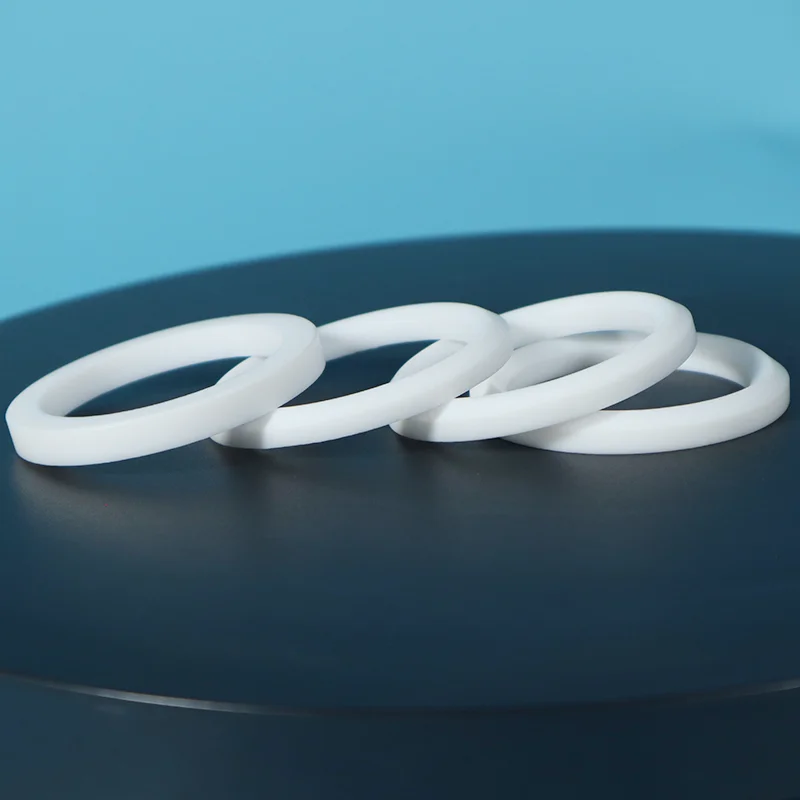

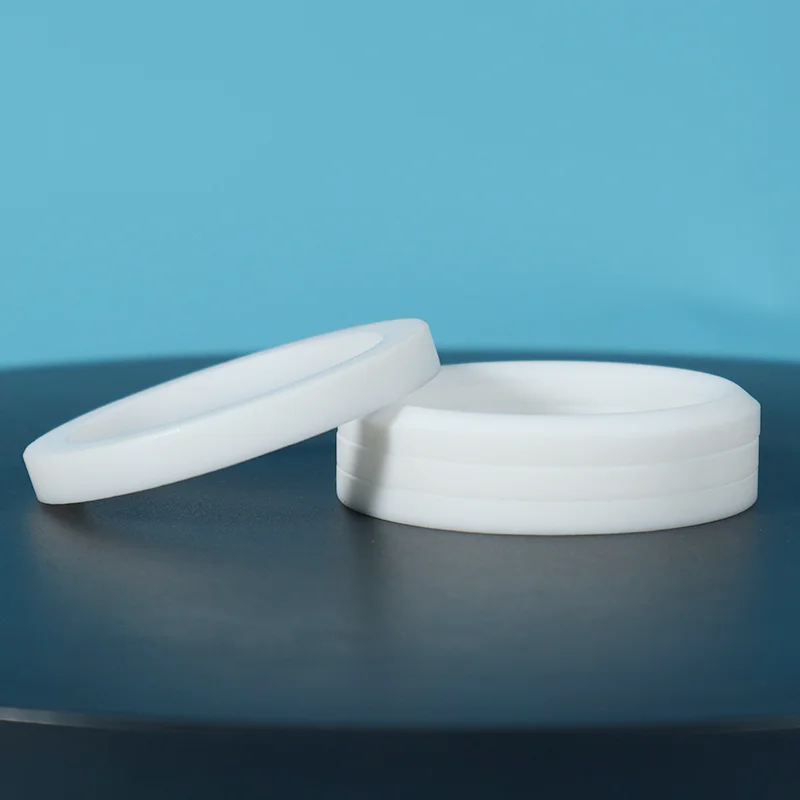

PTFE Packing Set

Miksi valita PTFE-pakkaussarja?

O-rengas ongelma	Miksi se tapahtuu	Kuinka pakkaussetti korjaa sen
Vuotoja liikkuvissa akseleissa	O-renkaat ovat staattisia tiivisteitä – suunniteltu kiinteisiin uriin, ei akselin liikkumiseen	V-renkaat ovat dynaamisia – tiivisteen huulet liikkuvat akselin mukana
Ei voida säätää	Asennuksen jälkeen tiivistysvoima on kiinteä	Kiristä kiristysholkin mutteri uudelleen, kun kulumista tapahtuu – ei purkamista
Epäonnistuu kemikaaleissa	Kumi turpoaa, kovettuu tai hajoaa	PTFE on kemiallisesti inerttiä – pH 0-14
Vaihdettu muutaman kuukauden välein	Puristussarja - kumi kestää pysyviä muodonmuutoksia	PTFE:llä ei ole puristussarjaa - kestää vuosia
Lämpötila rajoitettu	Kumi kovettuu kylmässä, pehmenee lämmössä	-180°C - +200°C – kryogeeninen sterilointiin asti

O-rengas ongelma

Kolme ydinetua

1. Säädettävä tiivistysvoima: O-renkaat ovat kiinteitä — kun ne on asennettu, tiivistysvoimaa ei voi säätää. PTFE-tiivistesarjat voidaan kiristää uudelleen. Kun tiiviste kuluu ajan myötä, kiristä tiivistemutteri yksinkertaisesti tiivistyksen palauttamiseksi. Ei tarvitse purkaa.

2. Dynaaminen tiiviste liikkuville akseleille: O-renkaat ovat staattisia tiivisteitä – ne tiivistyvät yhteen kiinteään uraan ja rikkoutuvat akselin liikkuessa. PTFE V-renkaat on suunniteltu erityisesti edestakaisin ja hitaisiin pyöriviin liikkeisiin – tiivisteen huulet liikkuvat akselin mukana pitäen kosketuksen paineen alaisena.

3. Painevoimalla toimiva tiivistys: V-muotoinen geometria on suunniteltu painesähköiseksi: järjestelmän paineen kasvaessa se pakottaa tiivistehuulet tiukemmin tankoa ja koteloa vasten, mikä parantaa automaattisesti tiivistyksen tehokkuutta.

Materiaalietu

Omaisuus	PTFE-pakkaussarja
Kemiallinen vastustuskyky	pH 0-14 – lähes universaali
Lämpötila-alue	-180°C - +200°C
Kitkakerroin	0,05-0,20 – alhaisin kaikista kiinteistä materiaaleista
Itsevoiteleva	Kyllä – ulkoista voitelua ei tarvita
FDA-yhteensopivat arvosanat	Saatavilla pyynnöstä
Pakkaussarja	Ei mitään – PTFE ei kovetu kuten kumi

Vertailu: tiivistesarja vs O-rengas vs komposiittitiiviste

Ominaisuus	PTFE V-rengas pakkaus	O-rengas	PTFE-komposiittitiiviste
Tiivistystyyppi	Dynaaminen – suunniteltu liikkuville akseleille	Staattinen – vain kiinteä ura	Dynaaminen - suuri nopeus
Säädettävä?	✅ Kyllä – uudelleen kiristettävä	❌ Ei – korjattu	❌ Ei – korjattu
Lämpötila-alue	-180°C - +200°C	Rajoitettu kumi	-180°C - +200°C
Painealue	Jopa 500 bar	Kohtalainen	Jopa 500 bar
Kemiallinen vastustuskyky	★★★★★	★★☆☆☆	★★★★★
Akselin liikkeen toleranssi	Korkea – käsittelee kohdistusvirheitä	Huono - epäonnistuu liikkuvilla akseleilla	Keskitaso – kohdistusherkkä
Elinikä ankarissa palveluissa	Vuosia	Kuukausia	Vuosia
Hinta (alkuperäinen)	$$$	$	$$$
Hinta (kokonaisomistus)	Alin	Korkein	Kohtalainen
Sovellus	Raskas, alhainen nopeus, ankarat olosuhteet	Vain staattinen tiivistys	Suuri nopeus, pieni kitka

Sovellukset

Päätoimialat

Teollisuus	Sovellus
Kemiallinen käsittely	Venttiilien varret, kemikaalipumput, reaktorit — hapot, liuottimet, emäkset
Öljy ja kaasu	Säätöventtiilit, luistiventtiilit, BOP:t — NACE/API-luokat saatavilla
Farmaseuttiset	Steriili käsittely, lääkkeiden valmistus – FDA/USP-laatuja saatavilla
Ruoka ja juoma	Hygieeniset venttiilit, täyttölaitteet – FDA-yhteensopiva puhdas PTFE
Sähköntuotanto	Korkean lämpötilan höyryjärjestelmät, turbiinien tiivisteet
Puolijohde	Korkean puhtauden kemikaalien jakelu, puhdastilalaitteet
Yleinen teollisuus	Hydrauliset puristimet, ruiskuvalukoneet, kompressorit, sekoittimet, sekoittimet

Tyypilliset varusteet

Ohjaus- ja eristysventtiilit

Luistiventtiilit, palloventtiilit, palloventtiilit

Mäntäsuuntaiset pumput

Keskipakopumput (hitaasti pyörivät)

Hydraulisylinterit ja toimilaitteet

Kompressorit

Sekoittimet ja sekoittimet

Takopuristimet, ruiskuvalukoneet

Factory Factory Factory Factory

Reaalimaailman sovellukset

Tapaustutkimus 1: Kemiallisen laitoksen venttiilivarren tiiviste

Haaste: Kemikaalitehdas, joka käsittelee aggressiivista happoa 150 °C:ssa, vaihtoi O-renkaat ohjausventtiilien varressa 2–3 kuukauden välein, mikä aiheutti kalliita seisokkeja ja turvallisuusongelmia.

Ratkaisu: PTFE V-rengastiivistesarja hiilitäytteisellä laadulla. Asennettu suositeltujen vääntömomenttien mukaan.

Tulos: Nolla vuotoa 18 kuukauden ajan. Tiiviste kiristettiin kahdesti määräaikaishuollon aikana. 80 % vähennys ylläpitokustannuksissa ja seisokeissa.

Tapaustutkimus 2: Lietepumpun pakkaus

Haaste: Hankkaavaa materiaalia käsittelevä lietepumppu kului normaalipakkauksesta 4–6 viikon välein, mikä vaati toistuvia tuotantokatkoksia.

Ratkaisu: Lasilla täytetty PTFE-tiivistesarja, jossa on suulakepuristusrenkaat.

Tulos: Pakkaussarja kesti 8 kuukautta – 8 kertaa pidempään kuin edellinen ratkaisu. Huoltovälit pidentyneet. Tuotannon käyttöaika parani merkittävästi.

Tapaustutkimus 3: Hajapäästöjen noudattaminen

Haaste: Maakaasun käsittelylaitos, joka on täytettävä ISO 15848:n hajapäästöstandardit kriittisissä säätöventtiileissä.

Ratkaisu: PTFE-pohjainen vähäpäästöinen tiivistesarja patentoidulla voitelupaketilla, testattu ISO 15848:n mukaan.

Tulos: Päästövaatimusten täyttyminen. Vuotomäärät selvästi alle sallitut rajat. Pitkäaikainen suorituskyky varmistettu jatkuvalla seurannalla.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.

Tekniset tiedot

Parametri	Arvo
Lämpötila-alue	-180°C - +200°C (PTFE), +315°C asti (muokattu laatu)
Käyttöpaine	Jopa 500 baaria (50 MPa) — riippuu suunnittelusta ja vararenkaista
Suurin nopeus	< 5 m/s ( edestakaisin)
pH-alue	0-14 (pois lukien sulat alkalimetallit, fluoriyhdisteet)
Materiaalivaihtoehdot	Virgin PTFE, hiilitäytteinen, lasitäytteinen, MoS₂ täytetty
Standardit	API 6A, NACE, NORSOK M-710 (saatavilla)
Halkaisija-alue	Mukautettu: 3mm - 1000mm+

Materiaaliluokkavaihtoehdot

Luokka	Paras	Rajoittaa
Neitsyt PTFE	Puhtaat kemikaalit, FDA-sovellukset, yleinen palvelu – pienin kitka	Alempi kulutuskestävyys – ei hankausaineille
Hiilellä täytetty PTFE	Suuri nopeus, lämmönpoisto, alhainen kitka - missä lämpöä kerääntyy	Ei vahvoille hapettimille
Lasillä täytetty PTFE	Hankaavat materiaalit, suuri kuormitus, kulutuskestävyys – missä on hiukkasia	Saattaa olla pehmeitä varsia – käytä karkaistua vartta tai holkkia
MoS₂-täytteinen PTFE	Tahmea materiaali, alhainen vääntömomentti, parannettu voitelu – mihin materiaali tarttuu	Ei hapettaville hapoille

Laadunvarmistus

100 % Virgin PTFE -materiaali — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu, erä erän jälkeen.

Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen tuotteeseen. Materiaalitodistukset saatavilla pyynnöstä.

Tarkkuusmuovaus — Jokainen tiivisterengas on tarkkuusmuovattu tai koneistettu tiukoilla toleransseilla.

Asennusohjeet — Yksityiskohtaiset asennusohjeet ja vääntömomenttitiedot jokaisen tilauksen yhteydessä.

ISO-laatujärjestelmä — Valmistusprosessit noudattavat kansainvälisiä laatustandardeja.

Saatavilla olevat FDA-laadut — FDA-yhteensopivat ja USP Class VI -luokat elintarvike- ja lääkesovelluksiin.

Test Test Test Test

FAQ

K: Mikä on PTFE-pakkaussarja ja miten se toimii?

V: Se on pino PTFE-renkaita, yläsovitin, V-muotoiset keskirenkaat, alasovitin, asennettuna tiivistekoteloon.

Kun laippamutteri kiristetään, V-renkaat laajenevat radiaalisesti sekä akselia että koteloa vasten. Järjestelmän paine energisoi tiivistehuulia entisestään ja tiivistää tiivistystä paineen noustessa. Itseään virkistävä. Kiristettävä uudelleen kulumisen esiintyessä.

K: Pakkaussarja vs. O-rengas, milloin minun pitäisi vaihtaa?

V: Vaihda, kun O-renkaat pettävät jatkuvasti, liikkuvilla akseleilla, paineenvaihteluissa tai aggressiivisissa kemikaaleissa.

O-renkaat ovat staattisia, ne tiivistyvät kiinteisiin uriin. Pakkaussarjat ovat dynaamisia, säädettäviä, uudelleen kiristettäviä ja suunniteltu liikkuville osille.

Kustannusvertailu: O-renkaat maksavat vähemmän etukäteen. Mutta jos vaihdat ne 3 kuukauden välein, yksi 3–5 vuotta kestävä pakkaussarja säästää suuren määrän Yhdysvaltain dollareita osissa, työssä ja seisokeissa.

K: Mitkä ovat rajat ja yleisin asennusvirhe?

V: Lämpötila: -180°C - +200°C (jopa +315°C modifioitu).

Paine: jopa 500 bar. Nopeus: < 5 m/s.

Yleisin virhe: rauhasen liiallinen kiristäminen. PTFE on pehmeää, liiallinen puristus aiheuttaa kylmää virtausta, muuttaa renkaita ja aiheuttaa vuotoa tiivistyksen sijaan. Käytä momenttiavainta. Kiristä portaittain.

Noudata jokaisen tilauksen mukana tulevaa asennusopasta.
