Mukautetut koneistetut PTFE-osat

Yli 20 vuoden kokemuksella teollisuudesta Taifnolla on kattavat T&K-, räätälöinti- ja tuotantokyvyt ja se tarjoaa laajan valikoiman räätälöityjä koneistettuja PTFE-osia. Käytämme tarkkuustyöstöä tai puristusmuovausta täyttääksemme tarkat vaatimukset, jotka sopivat mihin tahansa muotoon, kokoon tai laatuun, ja hoidamme kaiken prototyyppikehityksestä massatuotantoon.

Lähetä kysely

Tuotteen Kuvaus

Taifno on erikoistunut valmistaja, joka tarjoaa räätälöityjä PTFE-osia. Asiantuntijatiimimme valmistaa komponentteja CAD-piirustojesi, PDF-tiedostojesi tai jopa käsin piirrettyjen luonnosten perusteella. Työskentelemme laajan valikoiman materiaaleja, mukaan lukien neitseellistä PTFE:tä ja erilaisia täytettyjä laatuja (kuten lasikuitu, hiilikuitu, molybdeenidisulfidi, pronssi, PEEK jne.), joista jokainen on suunniteltu täyttämään erityiset suorituskykyvaatimukset.

Pyydä tarjous jo tänään; vastaamme 24 tunnin kuluessa keskustellaksemme ratkaisuista ja hinnoista ja tarjoamme ilmaisia näytteitä.

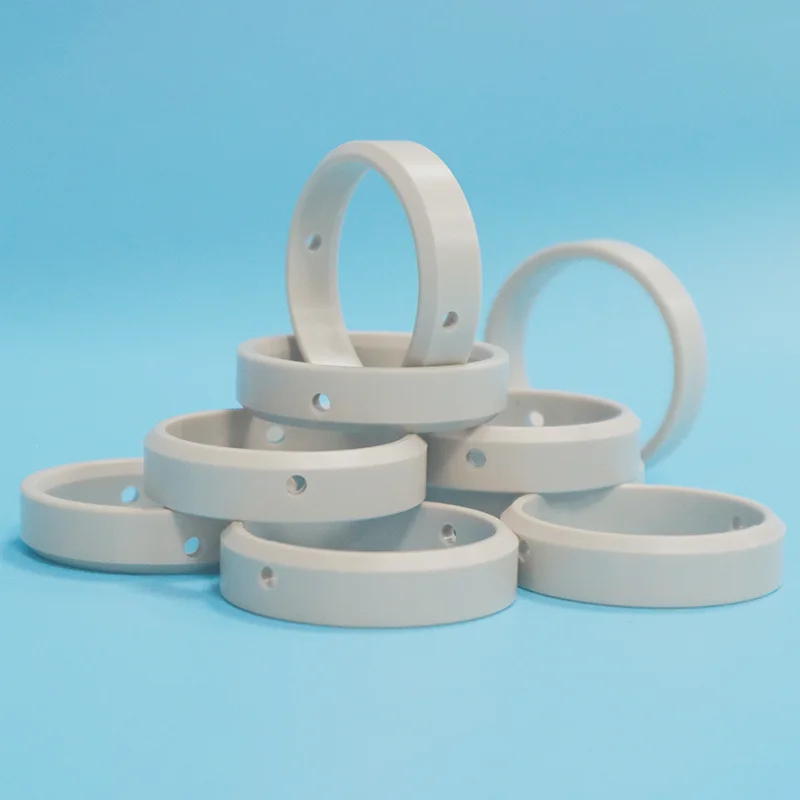

Custom Machined PTFE Parts

Mitä ovat räätälöidyt PTFE-osat?

Räätälöidyt PTFE-osat ovat tarkkuuskoneistettuja tai muovattuja komponentteja, jotka on valmistettu PTFE-hartsista tarkan spesifikaatiosi mukaan, eivät valmiita osia. Tarvitset niitä, kun vakiokoot eivät sovi, laippasi on epästandardi tai sovelluksesi vaatii tiettyä muotoa, toleranssia tai materiaaliluokkaa.

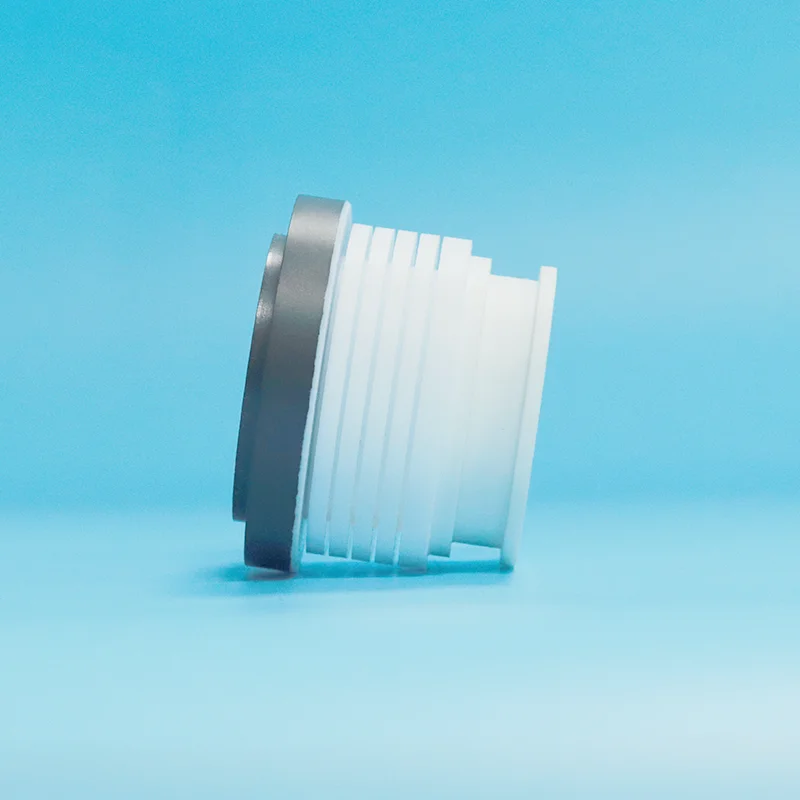

Esimerkkejä: Räätälöidyt tiivisteet, venttiilin istukat, männänrenkaat, laakeripehmusteet, palkeet, eristeet, kaikki piirrettävät muodot, voimme tehdä PTFE:stä.

Materiaalien tärkeimmät ominaisuudet:

Kemiallinen inertisyys: Kestää melkein kaikkia kemikaaleja, happoja, emäksiä, liuottimia ja hiilivetyjä

Lämpötila-alue: Jatkuva huolto -180 °C - +200 °C (lyhytaikainen jopa +300 °C)

Pienin kitka: kerroin niinkin alhainen kuin 0,04, pienin kaikista kiinteistä materiaaleista

Tarttumaton pinta: Estää materiaalin kiinnittymisen ja kerääntymisen, helppo puhdistaa

Sähköeristys: Erinomaiset dielektriset ominaisuudet

FDA compliance: Available in food-grade and biocompatible grades

Valmistusprosessit

Räätälöityjä PTFE-osia voidaan valmistaa kahdella pääprosessilla:

Käsitellä	Paras	Tärkeimmät ominaisuudet
CNC-työstö	Monimutkaiset geometriat, tiukat toleranssit, prototyypit, pienet ja keskisuuret erät	Saavutetaan ±0,02 mm, 5-akselinen ominaisuus, monimutkaiset ääriviivat
Puristusmuovaus	Halkaisijaltaan suuret osat, suuri volyymituotanto, yksinkertaiset muodot	Osat halkaisijaltaan jopa 3300 mm, korkea tiheys, ei tyhjiä tiloja

Miksi valita mukautettuja PTFE-osia

Ongelma: Vakioosat eivät sovi

Ongelma	Miksi se tapahtuu	Todelliset kustannukset
Se ei sovi	Vakiokoot vastaavat harvoin varusteitasi	Vuodot, ennenaikainen vika, uudelleentyöstö – 3-5x mukautetun osan hinta
Väärä materiaaliluokka	Yksi arvosana kaikesta – ei optimoitu mediallesi	Lyhyt käyttöikä, usein vaihdettavat 5-10x kustannukset 3 vuoden aikana
Huono suoritus	Yleinen suunnittelu – ei suunniteltu sovelluksellesi	Tuotantoseisokit, turvallisuusriskit – ylittää helposti mukautettujen osakustannusten
Lisätty hinta	Muokkaa vakioosia – tai suunnittele järjestelmäsi uudelleen	Suunnitteluaika, valmistusviiveet – 500+ dollaria per muutos

Vertailu: Mukautettu PTFE vs standardi vs modifioitu

Kustannusten ja tehokkuuden vertailu

Ominaisuus	Vakio PTFE	Muokattu standardi	Mukautettu PTFE
Sopiva	Kompromissi – ei ehkä sovi	Sopii muokkauksen jälkeen	Täydellinen – suunniteltu sinun spesifikaatioidesi mukaan
Asennus	Saattaa vaatia uudelleenkäsittelyä	Työvoimavaltaista	Yksinkertainen - suora istuvuus
Käyttöikä	Lyhyt – ei optimoitu	Kohtalainen – parannusta rajoitettu	Pitkä – suunniteltu sovelluksellesi
Kokonaiskustannukset (3 vuotta)	Korkea – usein vaihdetaan + seisokit + uusintatyöt	Korkea — muutokset + vaihdot + seisokit	Alin - yksi osa, ei ongelmia
Toimitusaika	Välitön	3-5 päivää + työ	5-7 päivän prototyyppi

Keskeinen näkemys: Tavallinen PTFE-osa saattaa maksaa 50 dollaria. Mukautettu PTFE-osa voi maksaa 200 dollaria. Mutta jos vakioosa epäonnistuu 3 kuukauden välein ja mukautettu osa kestää 3 vuotta, mukautettu osa säästää rahaa ensimmäisenä vuonna.

Lisätäänkö seisokkeja, työvoimaa ja uusintatyötä? Mukautettu voittaa joka kerta.

Sovellukset

Päätoimialat

Teollisuus	Sovellus	Suositeltu arvosana
Kemiallinen käsittely	Venttiilien istukat, pumpun osat, reaktorin vuoraukset, putkiliittimet	Lasitäytetty tai TFM™-muokattu
Ilmailu	Tiivisteet, laakerit, lankojen eristys - kevyt, laaja lämpötila-alue	Neitsyt PTFE, FEP, PEEK
Puolijohde	Kiekkokannattimet, kemikaalien käsittely, erittäin puhtaat osat – korkea puhtaus, puhdastila	Erittäin puhdas Virgin PTFE, PFA
Lääketiede & Pharma	Kirurgiset instrumentit, lääkkeiden valmistuslinjat – bioyhteensopiva, FDA-yhteensopiva	Virgin PTFE, FDA/USP laatuja
Öljy ja kaasu	Venttiilikomponentit, kaivon päälaitteet, putkien tiivisteet	Lasi- tai hiilitäytteinen PTFE
Ruoka ja juoma	Kuljettimen osat, FDA-yhteensopivat tiivisteet, täyttölaitteet	Virgin PTFE (FDA-yhteensopiva)
Teollisuuden koneet	Holkit, laakerit, kulutusosat, ohjausrenkaat	Hiilellä tai pronssilla täytetty PTFE

Tyypilliset mukautetut osat

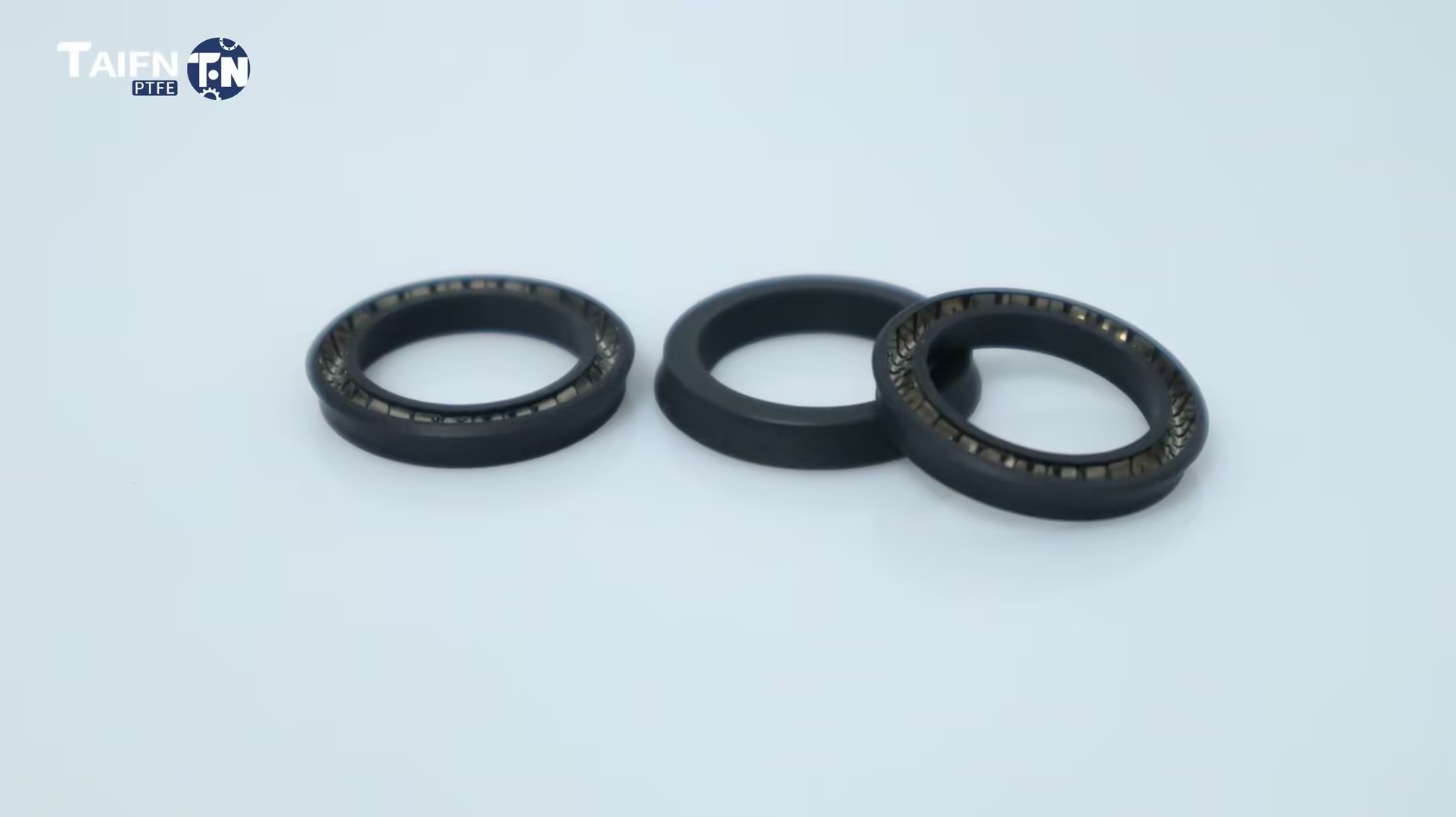

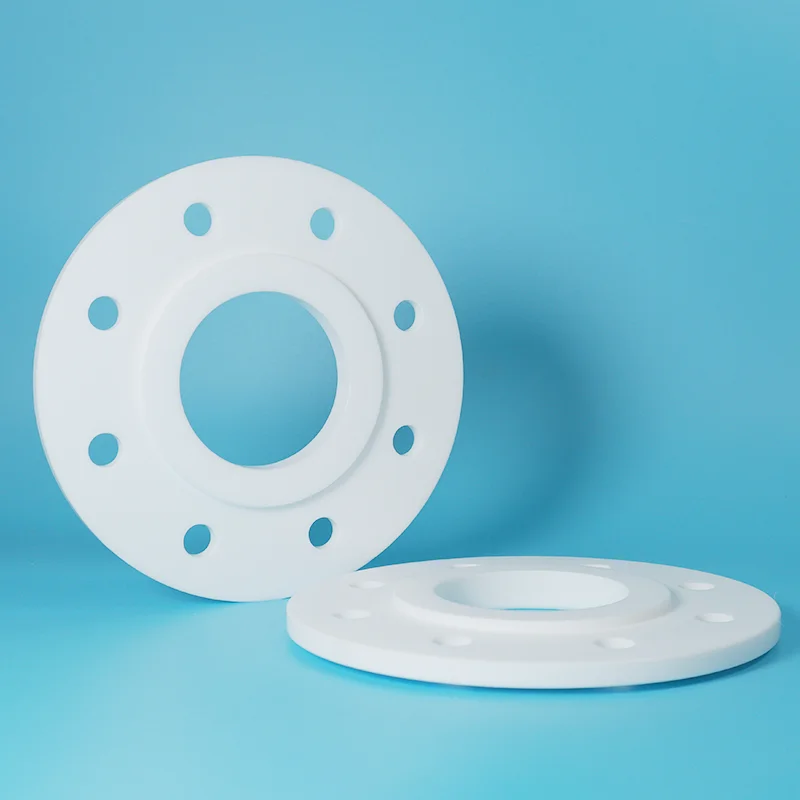

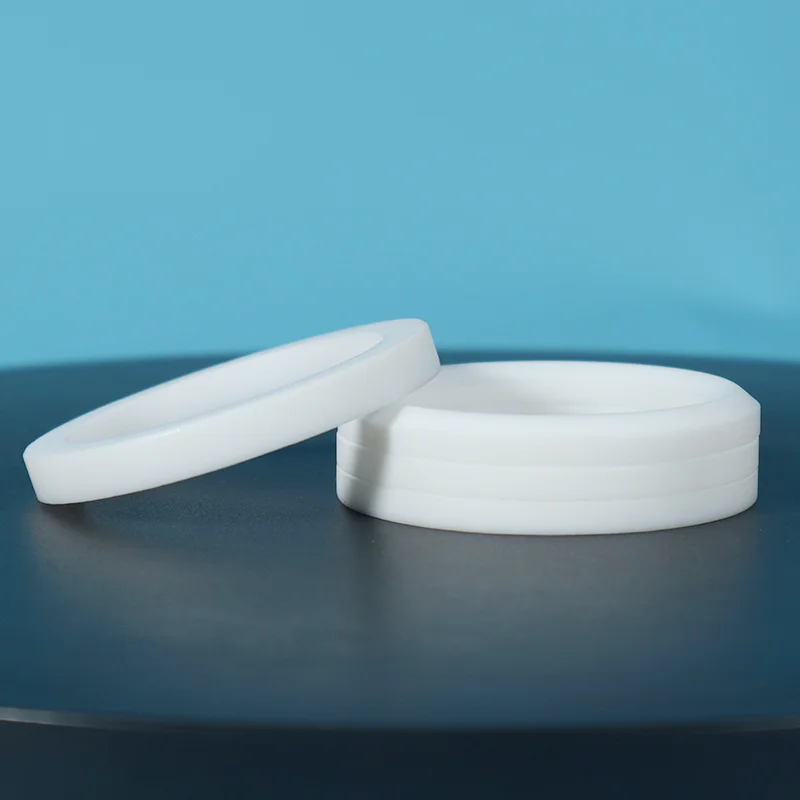

Tiivisteet ja tiivisteet: Mikä tahansa muoto, mikä tahansa koko, mukautettu geometria

Holkit ja laakerit: holkkilaakerit, painelevyt, laippaholkit

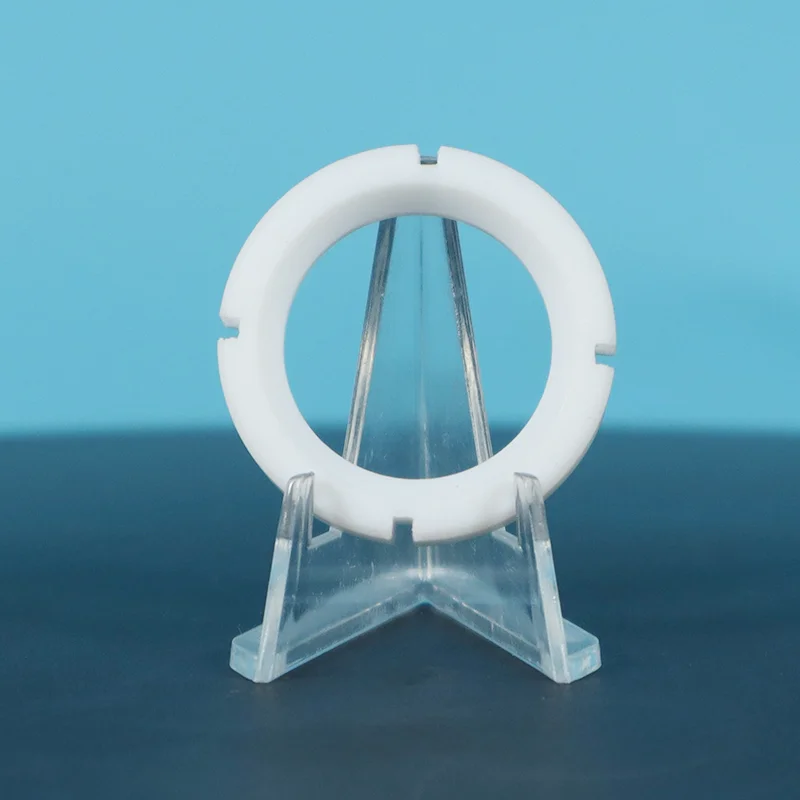

Venttiilin osat: Venttiilin istukat, tulpat, kuulat, kalvot

Sähköeristeet: erottimet, välikkeet, liitinrungot

Männänrenkaat: Kompressorirenkaat, ohjausrenkaat, kulutusnauhat

Laboratoriovälineet: Dekantterilasit, koeputket, suppilot, upokkaat, mukautetut mitat

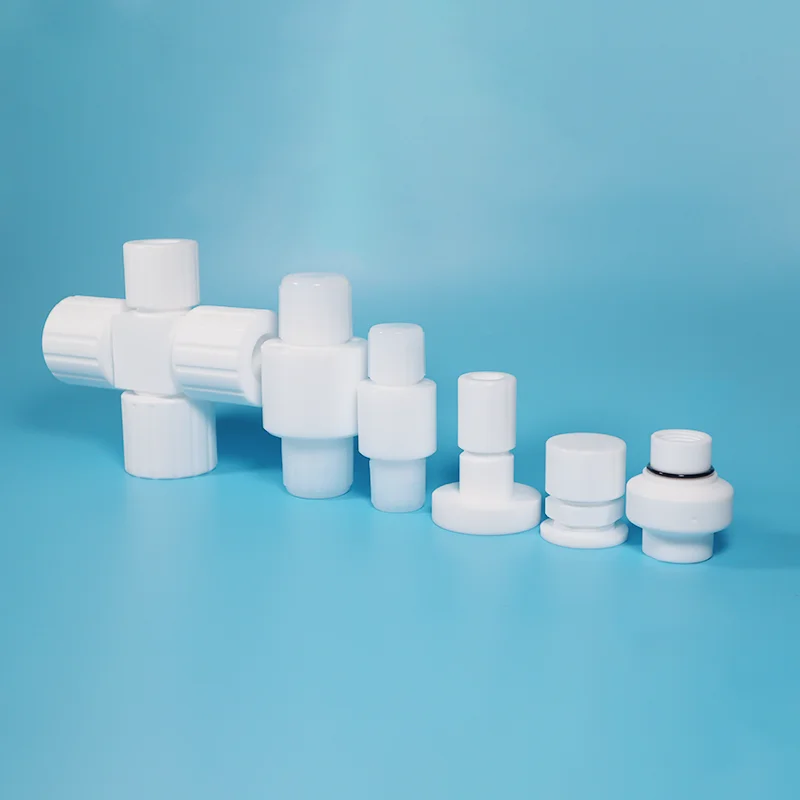

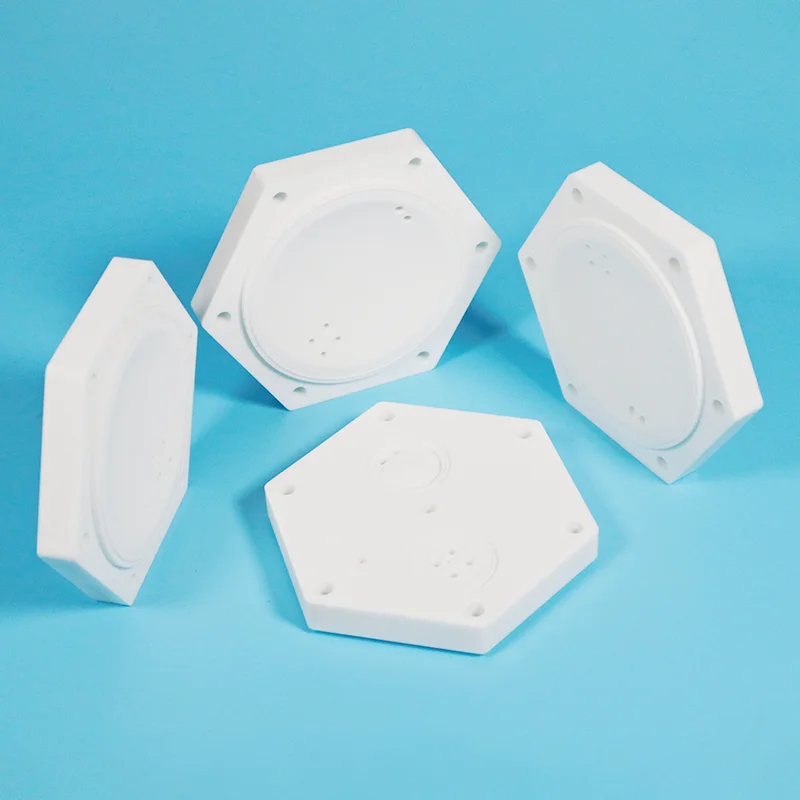

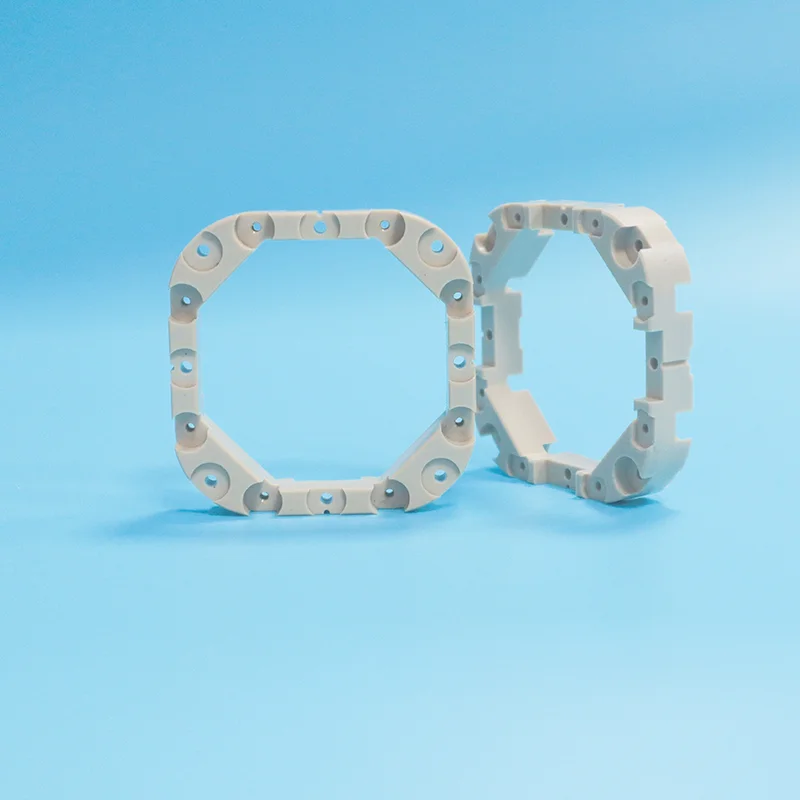

Monimutkaiset komponentit: Moniosaiset osat, minkä tahansa muodon voit piirtää

Materiaaliluokkavaihtoehdot

Luokka	Paras	Keskeinen hyöty	Kemiallinen raja	Maksaa
Neitsyt PTFE	Puhtaat kemikaalit, FDA, alhainen kitka, yleispalvelu	Universaali kemikaalinkestävyys, pienin kitka, FDA-yhteensopiva	Pehmeä – pienempi kulutuskestävyys	$
Lasillä täytetty PTFE	Hankaavat materiaalit, suuri kuormitus, lietteet	3-5x pidempi käyttöikä hioma-aineissa, lujuus	Ei HF:lle tai vahvalle alkalille	$$
Hiilellä täytetty PTFE	Suuri nopeus, lämmönpoisto, kuivakäynti	Lämmönjohtavuus, pieni kitka, antistaattinen	Ei vahvoille hapettimille	$$
MoS₂-täytteinen PTFE	Tahmea materiaali, pieni vääntömomentti, voitelevuus	Parannettu voitelu, vähentää kitkaa entisestään	Ei hapettaville hapoille	$$
Pronssillä täytetty PTFE	Äärimmäinen paine, raskas kuorma, kova kuluma	Suurin lujuus ja kulutuskestävyys	Ei hapoille tai suolavedelle	$$$
KURKISTAA	Äärimmäinen lämpötila, suuri kuormitus, säteily	Suurin lujuus, kulutuskestävyys - +250°C asti	Erittäin korkea hinta, rajoitettu kemiallinen yhteensopivuus	$$$$

Pikavalintaopas

Jos palvelusi on...	Valita...
Puhtaat kemikaalit, FDA, matalapaine	Neitsyt PTFE
Hankaavat materiaalit, lietteet, korkea kuluminen	Lasillä täytetty PTFE
Suuri nopeus, lämmönpoisto, antistaattinen	Hiilellä täytetty PTFE
Tahmea materiaali, alhainen vääntömomentti, parannettu voitelu	MoS₂-täytteinen PTFE
Äärimmäinen paine, raskas kuorma, kova kuluma	Pronssilla täytetty PTFE
Äärimmäinen lämpötila, säteily, korkea tarkkuus	KURKISTAA
Etkö ole varma? Lähetä meille mediasi, lämpötilasi, paineesi	Suosittelemme

Reaalimaailman sovellukset

Tapaustutkimus 1: Mukautettu venttiilin istukka – 6x pidempi käyttöikä

Haaste: Kemikaalitehtaan palloventtiilin koko oli poikkeava. Tavalliset PTFE-venttiilin istukat eivät sopineet. Tehdas muokkasi vakioistuimia paikan päällä, aikaa vievä, kallis ja tiivistyskyky vaarantui. Vuotoa esiintyi 3-4 kuukauden välein.

Ratkaisu: Räätälöidyt PTFE-venttiilin istukat tarkan venttiilin mittojen mukaan. Lasillä täytetty laatu kulutuskestävyyttä hankaavissa materiaaleissa.

Tulos: Täydellinen istuvuus. Ei muutoksia. Istuimet kestivät yli 2 vuotta, 6 kertaa pidempään kuin muokatut vakioistuimet. Eliminoitui 8 000 $/vuosi muutoskustannukset ja seisokit.

Tapaustutkimus 2: Monimutkainen PTFE-komponentti – tiukat toleranssit saavutettu

Haaste: Puolijohdelaitteiden valmistaja tarvitsi monimutkaisen PTFE-komponentin, jonka toleranssi oli ±0,02 mm, useita ominaisuuksia ja erittäin puhdasta puhdastilakäyttöön. Vakio-PTFE ei täyttänyt mittatarkkuutta.

Ratkaisu: Tarkka CNC-työstö lämpötilaohjatulla laitteistolla (68–72 °F) mittavakauden ylläpitämiseksi. Jännitystä lievittävä hehkutus kylmävirtauksen estämiseksi. Neitsyt erittäin puhdas PTFE, jossa on täydellinen jäljitettävyys.

Tulos: Monimutkainen geometria saavutettu toleranssin rajoissa. Nolla kontaminaatiota puhdastilojen validoinnissa. Useita toistuvia tilauksia tehty.

Tapaustutkimus 3: Suuren halkaisijan mukautettu tiiviste – ei saumaa, ei vuotoa

Haaste: Kemikaalitehdas tarvitsi PTFE-tiivisteen halkaisijaltaan 2 000 mm:n lasilla vuorattua laippaa varten. Vakiotiivisteitä ei ole saatavilla tässä koossa. Mittatilaustyönä levystä leikatut tiivisteet olivat liian kalliita ja niissä oli heikkouksia.

Ratkaisu: Puristusmuovattu räätälöity PTFE-tiiviste halkaisijaltaan tarkalleen 2000 mm, optimoitu paksuus lasilla vuoratun laipan suojaukseen.

Tulos: Yksiosainen muotoiltu rakenne – ei saumoja. Täydellinen istuvuus. Ei vaurioita lasilla vuoratussa laipassa. Tiiviste toimi vuotamattomana 18 kuukauden ajan.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.

Factory Factory Factory Factory

Tekniset tiedot

PTFE materiaalin ominaisuudet

Omaisuus	Arvo	Testimenetelmä
Tiheys	2,15-2,20 g/cm³	ASTM D792
Vetolujuus	20-35 MPa	ASTM D638
Break-venymä	250-500 %	ASTM D638
Kitkakerroin	0,04-0,20	ASTM D1894
Kovuus	Ranta D 55-65	ASTM D2240
Veden imeytyminen	<0,01 %	ASTM D570
Jatkuva käyttölämpötila	-180°C - +200°C	ASTM D746
Lyhytaikainen käyttölämpötila	+300°C asti	—
Kemiallinen vastustuskyky	pH 0-14 (paitsi sulat alkalimetallit, fluoriyhdisteet)	—
Dielektrinen lujuus	15-50 kV/mm	ASTM D149

Ulottuvuusominaisuudet

Parametri	Kyky
Koneistetut osat - CNC-sorvaus	Jopa 600 mm halkaisija × 1200 mm pituus
Koneistetut osat - CNC-jyrsintä	Jopa 600×400×300 mm
Valetut osat — Puristusmuovaus	Jopa 3300 mm halkaisija
Pienin seinän paksuus	0,8 mm asti (koneistettu)
Toleranssi – vakio	±0,05 mm
Toleranssi – tarkkuus	±0,02 mm
Pintakäsittely	0,8-3,2 μm Ra (kiillotus hienompaan pintaan)

Laadunvarmistus

100 % neitsythartsimateriaali — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu, erä erän jälkeen.

Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen tuotteeseen. Materiaalitodistukset saatavilla pyynnöstä.

Tarkkuustyöstö — Komponentit on työstetty tarkasti tiukoille toleransseille kehittyneillä CNC-laitteilla.

ISO 9001:2015 -sertifioitu — ISO-laatujärjestelmien mukaisesti sertifioidut valmistusprosessit.

FDA-yhteensopivia laatuja saatavilla — Virgin PTFE ja tietyt laatulajit täyttävät FDA 21 CFR 177.1550 -vaatimukset.

Ilmainen DFM-tuki — Arvioimme suunnittelusi ja suosittelemme geometria- tai materiaalivaihtoehtoja halvemmalla – sama toiminto, parempi valmistettavuus. Mukana jokaisen lainauksen mukana.

Prototype to Production — Yksi prototyyppi suuren volyymin tuotantoon – kaikki tuettu. Toimitusaika: 5-7 päivää prototyyppi, 7-15 päivää tuotantoa.

Test Test Test Test

FAQ

K: Mitä tarvitset tilaustyönä valmistettujen PTFE-osien lainaamiseen, ja kuinka kauan se kestää?

V: Neljä asiaa:

(1) Piirustus tai luonnos: 3D (STEP/IGES), 2D (PDF) tai jopa käsin luonnos avainmitoilla.

(2) Materiaaliluokka: suosittelemme, jos olet epävarma.

(3) Määrä: prototyyppi, pieni erä tai tuotanto.

(4) Sovellus: lämpötila, väliaineet, paine (joten voimme suositella oikeaa laatua).

Tarjouksen käsittelyaika: 24 tuntia.

Prototyypin toimitusaika: 5–7 päivää.

Tuotannon läpimenoaika: 7-20 päivää.

Toimitus: Lentolähetys 5–15 päivää; Merellä 15-30 päivää.

K: Mitä toleransseja voit saavuttaa ja kuinka paljon räätälöity maksaa?

V: Vakiotoleranssi: ±0,05 mm.

Tarkkuus: ±0,02 mm.

Kustannukset riippuvat monimutkaisuudesta, koosta, materiaalista, toleranssista ja määrästä.

Hintavertailu: Vakioosa saattaa maksaa 50 dollaria. Mukautettu osa voi maksaa 200 dollaria. Mutta jos vakioosa on vaihdettava 3 kuukauden välein, räätälöity osa maksaa itsensä takaisin ensimmäisenä vuonna.

Autamme optimoimaan suunnittelusi kustannusten alentamiseksi – ilmainen DFM-palaute jokaisen tarjouksen yhteydessä. Ei piilotettuja maksuja. Täysi läpinäkyvyys.

K: Mitkä ovat rajat ja miten autat minua välttämään virheitä?

V: Lämpötila: -180 °C - +200 °C (jopa +300 °C lyhytaikaisesti).

Kemialliset rajat:

Virgin PTFE: ei sulalle alkalimetallille tai fluorille.

Lasitäytetty: ei HF:lle tai vahvalle alkalille.

Hiilitäytteinen: ei voimakkaille hapettimille.

Yleisimmät virheet: Suunnittelu ruiskuvalua varten (PTFE:tä ei voi ruiskupuristaa), liian tiukat toleranssit (lisäävät kustannuksia) tai väärän laadun valinta materiaalillesi.

Autamme sinua välttämään nämä ilmaiset DFM-arvostelut jokaisen tarjouksen yhteydessä. Arvioimme suunnittelun, vahvistamme yhteensopivuuden, suosittelemme oikeaa laatua ja ehdotamme geometriavaihtoehtoja edullisemmin.

Emme vain valmista osia, vaan ratkaisemme tiivistysongelmia.
