U-tyypin jousivoimainen tiiviste

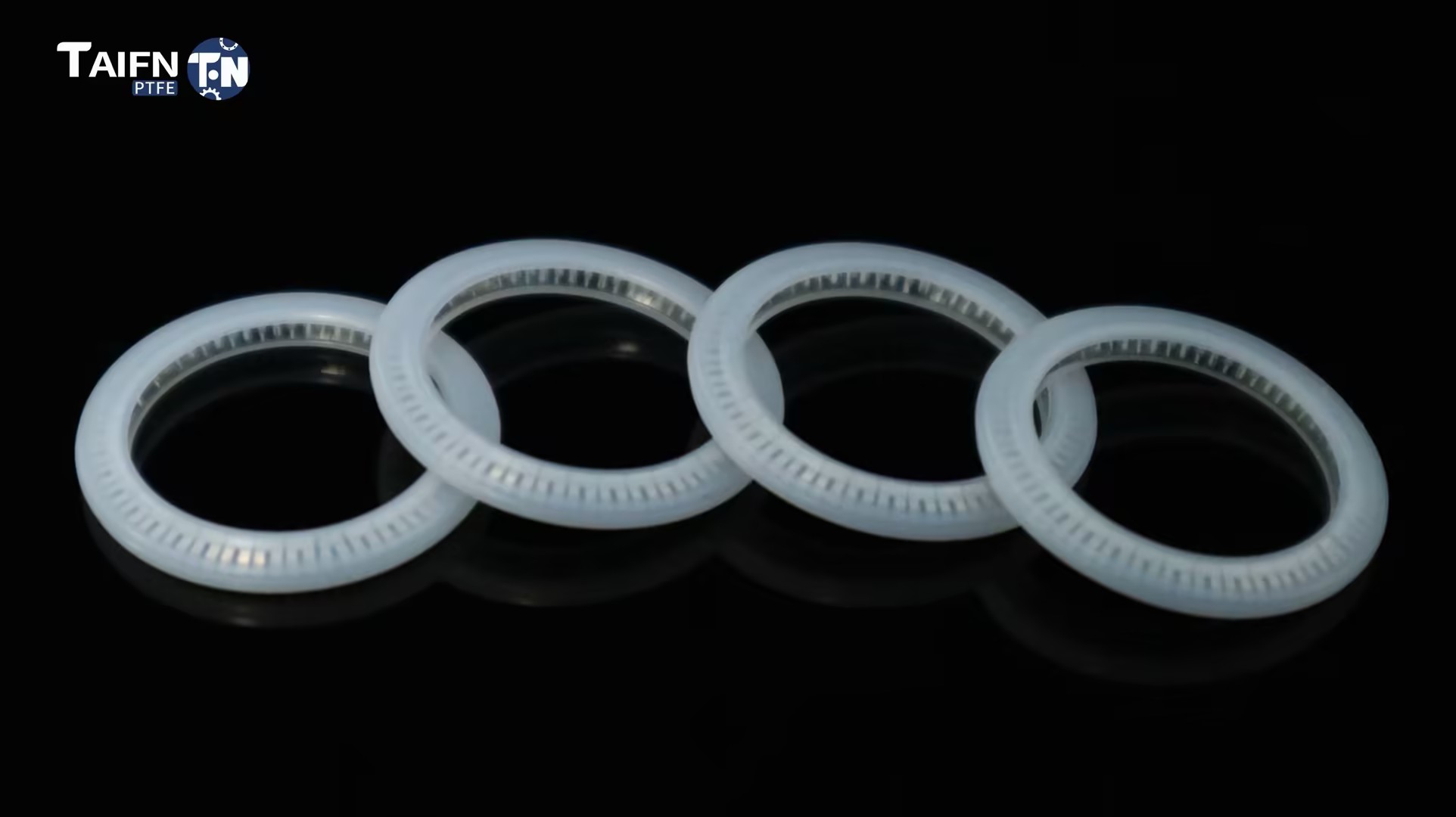

U-tyypin jousivoimainen tiiviste koostuu U-muotoisesta PTFE-vaipasta ja sisäisestä metallijousesta, mikä tekee siitä sopivan monenlaisiin käyttöolosuhteisiin, mukaan lukien staattiset, edestakaisin liikkuvat ja pyörivät sovellukset. Ammattimaisena PTFE-tiivistysratkaisujen toimittajana Taifnolla on ISO 9001- ja ISO 14001 -sertifikaatit, ja tuotteemme ovat CE- ja FDA-standardien mukaisia. Tarjoamme OEM-räätälöintipalveluita; lähetä hakemuksesi tiedot, niin annamme tarjouksen ja seuraamme 24 tunnin kuluessa.

Lähetä kysely

Tuotteen Kuvaus

U-tyypin jousivoimaisessa tiivisteessä oleva jousi tarjoaa tiivistysvoiman nollapaineolosuhteissa; Kun järjestelmän paine tulee U-muotoiseen onteloon, se pakottaa tiivistehuulet tiukemmin akselia vasten, mitä korkeampi paine, sitä tiukempi tiiviste.

Lisäksi PTFE-materiaali tarjoaa erinomaisen yleisen kemiallisen kestävyyden ja laajan käyttölämpötila-alueen -180°C - +200°C; se tukee painetta 40 MPa (dynaaminen) / 60 MPa (staattinen) asti ja lineaarisia nopeuksia 15 m/s asti, joten se sopii monenlaisiin käyttöolosuhteisiin.

Mikä on U-tyypin jousivoimainen tiiviste?

U-tyypin jousivoimainen tiiviste on PTFE:n U-muotoinen vaippa, jonka sisällä on metallijousi. Se on yksisuuntainen tiiviste, joka on suunniteltu tanko (sisäinen tiivistys) tai mäntä (ulkoinen tiivistys) sovelluksiin.

Miten se toimii:

Nollapaine: Jousi antaa alkutiivistysvoiman, tiivistää, vaikka järjestelmä ei ole paineistettu

Paineen alainen: Järjestelmän paine tulee U-onteloon ja painaa tiivistehuulet kovemmin liitäntäpintaa vasten, paine = tiiviimpi tiiviste

Itsestään virtaava: jousi kompensoi kulumista, laitteiston toleransseja ja lämpökiertoa, ylläpitää tiivistysvoimaa ajan mittaan

U-Type vs V-Type: Kumpaa tarvitset?

Ominaisuus	U-tyyppi	V-tyyppi
Tiivistyssuunta	Radiaali - männänvarret, venttiilin varret	Aksiaalinen — laipat, kannet, päätypinnat
Paras	Dynaaminen tiivistys ( edestakaisin/pyörivä)	Staattinen tiivistys
Painealue	Jopa 40-60 MPa	Jopa 60 MPa
Nopeus	Jopa 15 m/s ( edestakaisin)	Alempi - staattinen tai hidas pyörimisnopeus

Miksi valita U-tyyppi?

Ongelma	Kuinka U-Type ratkaisee sen
O-renkaat vuotavat nollapaineessa	Jousi tarjoaa tiivistysvoiman - ei "alkuvuotoa"
Kumi hajoaa kemikaaleissa	PTFE-vaippa on kemiallisesti inertti - pH 0-14, yleinen kestävyys
Elastomeerit hajoavat yli +150°C	Käsittelee -180°C - +200°C
Suuri kitka – luistava	PTFE:llä on alhaisin kitka – tasainen liike, ei takertumista
O-renkaat rikkoutuvat liikkuvissa akseleissa	Suunniteltu edestakaisin ja pyörivään liikkeeseen – dynaaminen tiivistys
Toistuva vaihto	Kevät kompensoi kulumista – kestää vuosia, ei kuukausia

Vertailu- ja valintaopas

U-tyyppi vs O-rengas vs V-tyyppi

Ominaisuus	U-tyypin jousitiiviste	O-rengas	V-tyypin jousitiiviste
Nollapainetiivistys	✅ Kyllä – jousi antaa voimaa	❌ Ei	✅ Kyllä
Paine — Dynaaminen	Jopa 40 MPa	Kohtalainen	Alentaa
Paine — Staattinen	Jopa 60 MPa	Kohtalainen	Jopa 60 MPa
Lämpötila	-180°C - +200°C	-180°C - +200°C	-180°C - +200°C
Kemiallinen vastustuskyky	★★★★★ yleismaailmallinen	★★☆☆☆	★★★★★
Kitka	★★★★★ alhaisin	★★★★☆	★★★★★
Akselin liike	Pyörivä ja edestakaisin	Vain staattinen	Staattinen / hidas nopeus
Kulutuskorvaus	✅ Kevät kompensoi	❌ Ei	✅ Kyllä
Paras	Männänvarret, venttiilivarret	Yleinen staattinen	Laipat, kannet
Maksaa	$$$	$	$$$

Pikavalintaopas

Jos palvelusi on...	Valita...
Männänvarret, venttiilin varret — edestakaisin liike	U-Type with helical/cantilever spring
Pyörivät akselit - hidas pyörimisnopeus	U-tyyppi ulokejousella
Laipat, kannet, päätypinnat — staattinen tiivistys	V-tyyppi
Yleiskäyttöinen, edullinen, puhdas media	O-rengas
Korkea paine (jopa 60 MPa)	U-tyyppi tukirenkailla
Äärimmäiset lämpötilat (-180°C - +200°C)	U-tyyppi Elgiloy/Hastelloy-jousella
Elintarvikkeiden/lääkkeiden yhteystiedot – FDA-yhteensopivuus	U-tyyppi neitsyt-PTFE-takilla

Ensisijaiset sovellukset

Teollisuus	Sovellus
Kemiallinen käsittely	Mäntäpumput, venttiilivarret, reaktorit — hapot, liuottimet, aggressiiviset kemikaalit
Farmaseuttiset	Steriili käsittely, täyttölaitteet - FDA/USP, CIP/SIP-sterilointi
Ruoka ja juoma	Saniteettiventtiilit, täyttökoneet – FDA-yhteensopivuus, CIP-nesteet
Puolijohde	Erittäin puhtaat kaasu- ja kemialliset tiivisteet, tyhjiöjärjestelmät – erittäin puhdasta
Öljy ja kaasu	Kaivonpäälaitteet, ohjausventtiilit, pumput - korkeapaine, H₂S
Ilmailu	Hydraulijärjestelmät, polttoainejärjestelmät – äärimmäiset lämpötilat, korkea luotettavuus

Reaalimaailman sovellukset

Tapaustutkimus 1: Kemikaalipumppu – 3x pidempi käyttöikä

Haaste: Kemikaalitehdas vaihtoi liuottimia käsittelevien mäntäpumppujen kumisia O-renkaita 2–3 kuukauden välein turpoamisen ja kovettumisen vuoksi, mikä aiheutti tuotantokatkoksia.

Ratkaisu: Asennettu U-tyypin jousivoimainen tiiviste, jossa on hiilitäytteinen PTFE-vaippa ja 316 ruostumaton teräsjousi. Standard AS568A urarakenne säilyy.

Tulos: Tiivisteet kestivät yli 9 kuukautta, 3 kertaa pidempään kuin kumi. Nolla vuotoa. Huoltovälit pidentyneet viikoista vuodenaikaan.

Tapaustutkimus 2: Pharmaceutical Filler – FDA-yhteensopivuus

Haaste: Farmaseuttinen täyttökone vaati tiivisteen steriiliä tuotetta käsittelevään pyörivään venttiiliin. Kumi-O-renkaat eivät läpäisseet FDA:n irrotettavien aineiden testausta.

Ratkaisu: Mukana toimitettu U-tyyppinen jousitiiviste, jossa on neitseellinen PTFE-vaippa ja 316 ruostumaton teräsjousi. FDA-yhteensopiva materiaali. Täydelliset asiakirjat toimitettu.

Tulos: Läpäissyt FDA:n uutettavien aineiden testin. Tiiviste selvisi toistetuista CIP/SIP-sterilointijaksoista. Ei vaihtoja 18 kuukauteen.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.

Factory Factory Factory Factory

Tekniset tiedot

Tuotteen ominaisuudet

Parametri	Arvo
Lämpötila-alue	-180°C - +200°C (laadusta riippuen)
Paine — Dynaaminen	Jopa 40 MPa (vararenkaiden kanssa: jopa 60 MPa)
Paine — Staattinen	Jopa 60 MPa
Nopeus — edestakaisin	Jopa 15 m/s
Nopeus - Pyörivä	Jopa 1-3 m/s
Materiaali	PTFE-takki + ruostumaton teräsjousi (301/316)
Kemiallinen vastustuskyky	pH 0-14 – lähes universaali
Tiivistystyyppi	Radiaalinen tiiviste — tanko tai mäntä

Takin materiaalivaihtoehdot

Luokka	Paras	Keskeinen hyöty	Kemiallinen raja
Neitsyt PTFE	Puhtaat kemikaalit, FDA-sovellukset, yleispalvelu	Universaali kemikaalinkestävyys, pienin kitka, FDA-yhteensopiva	Pehmeä – pienempi kulutuskestävyys
Hiilellä täytetty PTFE	Suuri nopeus, lämmönpoisto, antistaattinen	Lämmönjohtavuus, parantunut virumisvastus	Ei vahvoille hapettimille
Lasillä täytetty PTFE	Hankaavat materiaalit, korkea kuluminen, lietteet	Lisääntynyt mekaaninen lujuus, kulutuskestävyys	Ei HF:lle tai vahvalle alkalille
MoS₂-täytteinen PTFE	Tahmea materiaali, alhainen vääntömomentti, parannettu voitelu	Pienempi kitka, parempi kulutuskestävyys	Ei hapettaville hapoille

Kevään materiaalivaihtoehdot

Kevään materiaali	Paras
301 SS / 316 SS	Yleinen kemianhuolto, kohtuulliset lämpötilat
316L SS	Parempi korroosionkestävyys – aggressiiviset kemikaalit, suolavesi
Elgiloy®	Erinomainen korroosionkestävyys, korkea lämpötila — ilmailu, kriittinen
Hastelloy® C-276	Erittäin hyvä korroosionkestävyys – erittäin aggressiiviset kemikaalit, hapot
Inconel®	Lujuus korkeissa lämpötiloissa – äärimmäinen kuumuus (+260°C+)

Jousen tyyppivaihtoehdot

Jousen tyyppi	Paras	Keskeinen ominaisuus
Helikaalinen kevät	Korkea paine, staattinen / hidas dynamiikka	Suurin kuormitus, tasainen esikuormitus
Ulokkeinen kevät	Dynaaminen tiivistys, hankaava materiaali	Kuormitus huulen reunassa – raapiminen
V-jousi	Pienempi kitka, kohtalainen paine	Pehmeä jousiominaisuus, pieni kitka

Taifnon laadunvarmistus

100 % Virgin PTFE -hartsi — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu, erä erän jälkeen.

Tarkkuus CNC-koneistettu — Ei muottikustannuksia. Mukautetut koot halkaisijaltaan 5–3300 mm.

Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen sinettiin. Materiaalitodistukset pyynnöstä.

ISO 9001 -sertifioitu — ISO-laatujärjestelmien mukaisesti sertifioidut valmistusprosessit.

FDA-yhteensopivia laatuja saatavilla — Virgin PTFE täyttää FDA 21 CFR 177.1550- ja BfR-vaatimukset.

Jousilejeeringit saatavilla — 301/316 SS-standardi; Elgiloy, Hastelloy, Inconel äärimmäisiin olosuhteisiin.

Vakiourayhteensopivuus — Sopii AS568A, DIN 3771 standardien O-renkaan uriin.

Test Test Test Test

FAQ

K: Mikä on U-tyypin jousivoimainen tiiviste ja milloin minun pitäisi käyttää sitä?

V: PTFE U:n muotoinen takki, jonka sisällä on metallijousi. Tiivistää nollapaineesta korkeaan paineeseen (60 MPa asti) liikkuviin akseleihin.

Käytä sitä, kun O-renkaat tai kumiset huulitiivisteet rikkoutuvat, männänvarressa, venttiilinvarsissa ja dynaamisissa sovelluksissa, joissa käsitellään aggressiivisia kemikaaleja, äärimmäisiä lämpötiloja tai korkeaa painetta.

U-tyyppi vs. V-tyyppi: U-tyyppi on säteittäinen tiiviste männänvarsille ja venttiilivarsille. V-tyyppi on aksiaalinen tiiviste laippoihin ja kansiin.

Jos tiivistät liikkuvaa sauvaa: valitse U-tyyppi.

Jos tiivistetään laippa tai kansi: valitse V-tyyppi.

K: Paljonko U-tyypin jousitiiviste maksaa?

V: Hinta riippuu halkaisijasta, vaipan materiaalista, jousilejeeringistä, jousen tyypistä ja määrästä. Vakiokoot alkavat noin X−X−Y. Mukautetut koot piirustuksen mukaan.

Jousilejeeringin iskukustannukset: 301/316 SS (vakio, alhaisin hinta) → Elgiloy/Hastelloy (äärimmäinen korroosio/korkea lämpötila, korkeammat kustannukset).

Jousityyppi vaikuttaa kustannuksiin: kierteinen (suurempi kuormitus) vs. uloke (dynaaminen kaapiminen) vs. V-jousi (pieni kitka).

K: Mitkä ovat rajat ja yleisimmät asennusvirheet?

V: Lämpötila: -180°C - +200°C (laadusta riippuen).

Paine: jopa 40 MPa (dynaaminen) / 60 MPa (staattinen).

Nopeus: jopa 15 m/s ( edestakaisin), jopa 1-3 m/s (pyörivä).

Kemialliset rajat:

PTFE-vaippa: ei sulalle alkalimetallille tai alkuainefluorille.

Lasitäytetty: ei HF:lle tai vahvalle alkalille.

Hiilitäytteinen: ei voimakkaille hapettimille.

Kolme yleistä virhettä:

(1) Huulivaurio asennuksen aikana: Tarkasta ennen asennusta.

(2) Liiallinen kiristys tai väärä urasuunnittelu: U-tyypin tiivisteet sopivat standardinmukaisiin AS568A O-renkaan uriin. Väärät mitat vahingoittavat tiivistettä.

(3) Asennus taaksepäin: U-tyypin tiivisteet ovat suunnattuja. U-aukon tulee olla painepuolella (jossa paine tulee "U"-aukkoon).
