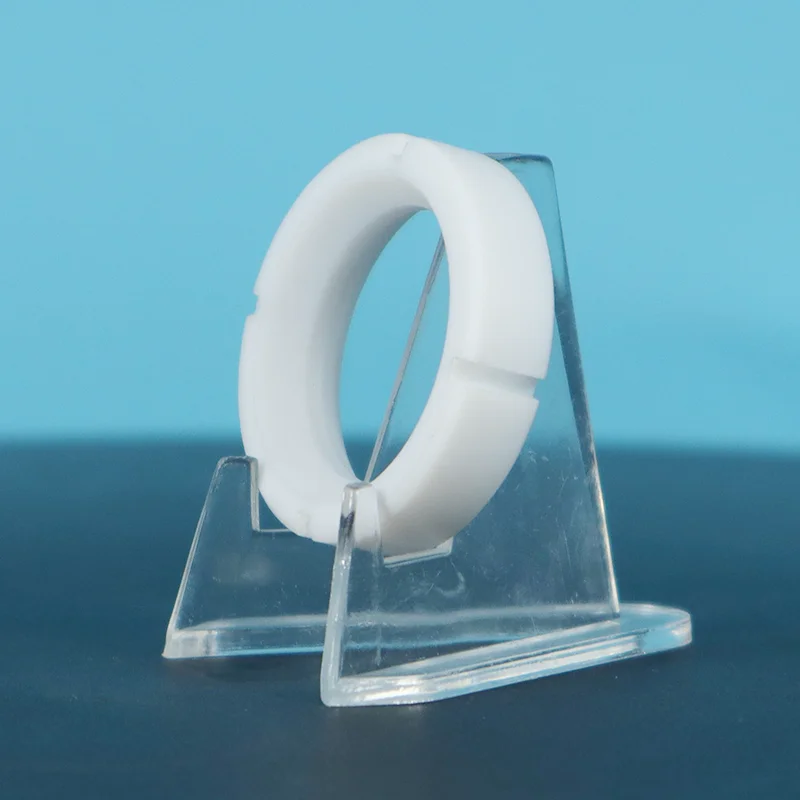

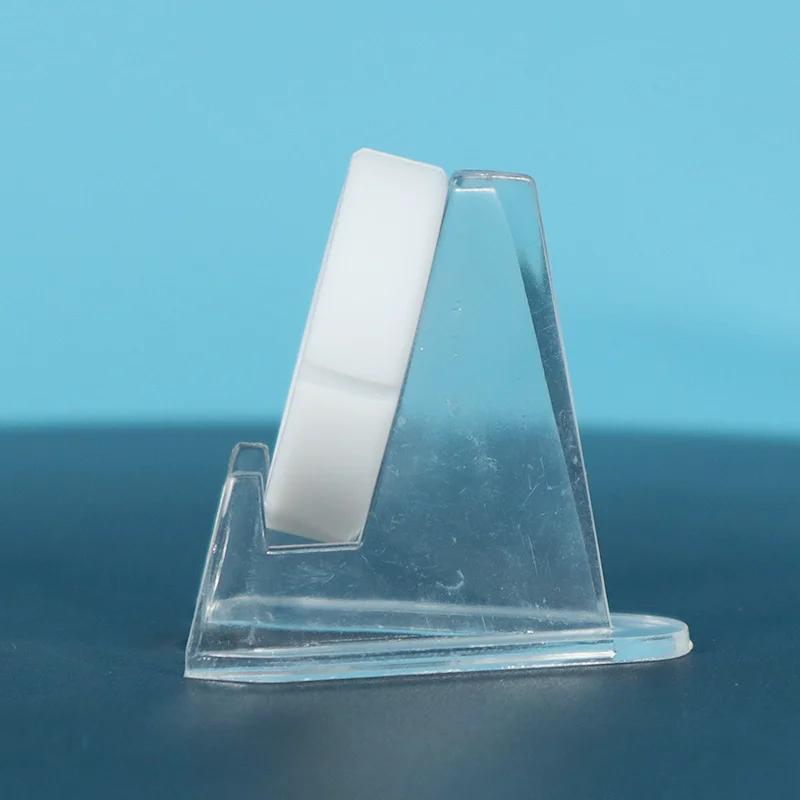

Virgin PTFE -venttiilin istuin

Virgin PTFE -venttiilin istukat tarjoavat kuplantiiviin sulkutehon, yleisen kemikaalinkestävyyden, alhaisen käyttömomentin ja laajan käyttölämpötila-alueen. Ammattimaisena valmistajana Taifno tarjoaa erilaisia eritelmiä, mukaan lukien neitseellisen ja täytetyn PTFE:n; ota meihin yhteyttä ja kerro erityisistä hakemusvaatimuksistasi.

Lähetä kysely

Tuotteen Kuvaus

Virgin PTFE -venttiilin istukat sopivat lämpötila-alueelle -180°C - +200°C, kestävät jopa 414 barin painetta ja ovat yhteensopivia pH-alueen 0-14 kanssa; kemian huoltosovelluksissa niiden käyttöikä on 3–5 kertaa kumi- tai EPDM-komponenttien käyttöikä. Taifno tarjoaa räätälöityjä ratkaisuja ja ilmaisia näytteitä; ota yhteyttä saadaksesi tarjouksen ja teknisen tuen.

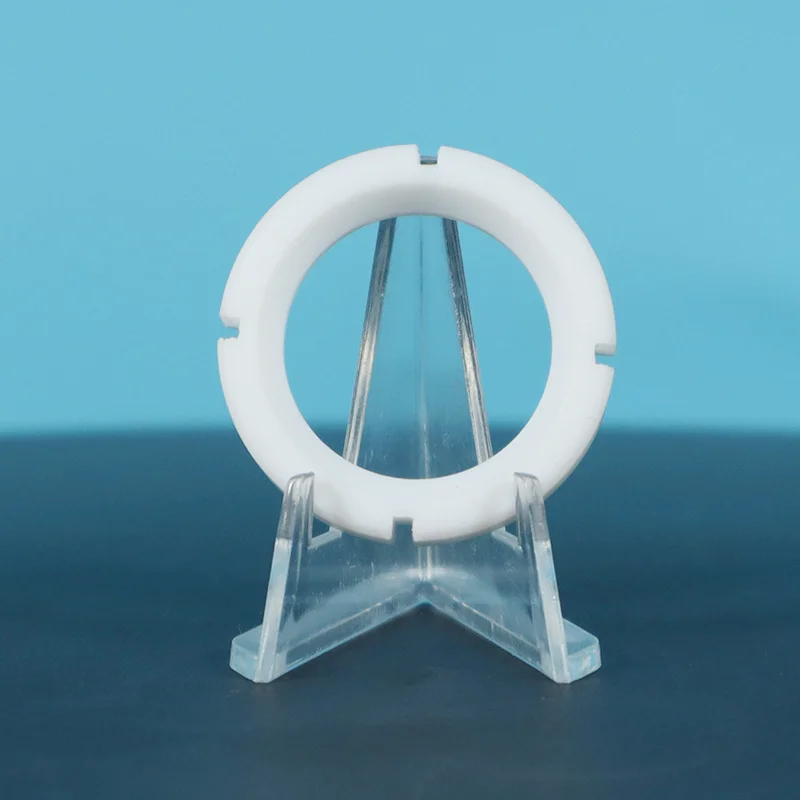

Virgin PTFE Valve Seat

Miksi valita Virgin PTFE -venttiilin istuimet?

Istuimen materiaaliongelma

Jos käytät tällä hetkellä kumi-, EPDM- tai metalliventtiilin istukkaa, saatat kohdata vähintään yhden seuraavista ongelmista:

Ongelma	Miksi se tapahtuu	Kuinka PTFE korjaa sen
Venttiilisi vuotavat muutaman kuukauden kuluttua	Kumi turpoaa, kovettuu tai hajoaa kemikaaleissa	PTFE on kemiallisesti inerttiä – pysyy vakaana lähes kaikissa väliaineissa
Venttiilejäsi on vaikea kääntää	Metalliset istuimet vaativat suuren vääntömomentin; kumi tarttuu materiaaliin	PTFE:llä on pienin kitka – tasainen toiminta pienellä vääntömomentilla
Materiaali saastuttaa tuotteesi	Kumi tai metalli voivat huuhtoutua prosessiisi	PTFE on puhdasta, FDA/USP-yhteensopiva – ei kontaminaatiota
Vaihdat istuimet joka vuosi	Kumilla on rajoitettu käyttöikä; metalli kuluu	PTFE kestää 3–5 kertaa pidempään – vähemmän vaihtoja, vähemmän seisokkeja
Et voi saavuttaa nollavuotoa	Metalliset istuimet eivät ole kuplantiiviitä (vain luokka IV/V)	PTFE tarjoaa luokan VI kuplattiiviin sulkemisen

Kolme ydinetua

1. Universaali kemiallinen kestävyys: PTFE on kemiallisesti inertti lähes kaikille hapoille, emäksille, liuottimille ja hiilivedyille. Se ratkaisee kemian-, öljy-, lääke- ja elintarviketeollisuuden tiivistysongelmia, joita muut materiaalit eivät pysty käsittelemään. Yksi istuinmateriaali lähes jokaiselle medialle.

2. Kuplatiivis sulkeminen: PTFE-pehmeät istuimet tarjoavat luokan VI (kuplatiiviin) sulkemisen, tiukimman saavutettavissa olevan vuotoluokan. Metalliset istuimet eivät voi saavuttaa tätä. Kumi voi, mutta kumi epäonnistuu aggressiivisissa väliaineissa. PTFE antaa sinulle nollavuotoja ilman kemiallisia rajoituksia.

3. Pienin kitka: PTFE:llä on pienin kitkakerroin kiinteistä materiaaleista (0,05-0,20), mikä varmistaa tasaisen venttiilin toiminnan, alhaiset vääntömomenttivaatimukset ja vähentää toimilaitteen kulumista. Ei tarttumista. Ei kiukuttelua. Ei median kertymistä.

Vertailu: PTFE vs. muut istuinmateriaalit

Kustannusten ja tehokkuuden vertailu

Materiaali	Paras	Hinta (alkuperäinen)	Käyttöikä kemianhuollossa	Kokonaiskustannukset (3 vuotta)
Kumi/EPDM	Vesi, ilma, alhaiset lämpötilat	$ (1x)	6-12 kuukautta	$$$$ (3-6 vaihtoa)
Metalli	Korkea lämpötila, korkea paine, hioma-aineet	$$$$ (4-5x)	5+ vuotta	$$$ (ei vaihtoja, mutta korkeat alkukustannukset)
Neitsyt PTFE	Puhtaat kemikaalit, FDA-sovellukset, matalapaine	$$ (2x)	2-3 vuotta	$$ (1 korvaava)
Täytetty PTFE	Hioma-aineet, korkea paine, korkea lämpötila	$$$ (3x)	3-5+ vuotta	$ (nolla vaihtoa)

Suorituskyvyn vertailu

Omaisuus	Kumi/EPDM	Metalli	Neitsyt PTFE	Täytetty PTFE
Lämpötila-alue	-40°C - +150°C	Jopa 650°C+	-180°C - +200°C	-180°C - +200°C
Kemiallinen vastustuskyky	★★☆☆☆	★★★☆☆	★★★★★	★★★★★
Tiivistysluokka	Luokka VI	Luokka IV-V	Luokka VI	Luokka VI
Kitka	★★☆☆☆	★☆☆☆☆	★★★★★	★★★★☆
Virumisen vastustuskyky	★★★★☆	★★★★★	★★☆☆☆	★★★★☆
Kulutuskestävyys	★★★☆☆	★★★★★	★★☆☆☆	★★★★★
FDA-yhteensopiva	Rajoitettu	❌	✅ Kyllä	✅ (vain neitsyt)
Hinta (alkuperäinen)	$	$$$$	$$	$$$
Paras	Vesi, ilma, matala lämpötila	Äärimmäiset olosuhteet	Puhtaat kemikaalit	Hioma-aineet, korkea paine

Pikavalintaopas

Jos palvelusi on...	Valita...
Puhtaat kemikaalit, FDA-sovellukset, matalapaine	Neitsyt PTFE
Hankaavat aineet, lietteet, korkea paine	Lasillä täytetty PTFE
Suuri nopeus, lämmönpoisto, kuivakäynti	Hiilellä täytetty PTFE
Läpäisyherkkä, lämpökierto, kriittiset kemikaalit	TFM™-muokattu PTFE
Korkea lämpötila (yli +300°C), äärimmäinen paine	Metallia tai PEEK
Vesi, ilma, alhainen lämpötila, edulliset kustannukset	Kumi/EPDM
Etkö ole varma? Lähetä meille mediasi, lämpötilasi, paineesi	Suosittelemme

Sovellukset

Päätoimialat

Teollisuus	Sovellus	Suositeltu arvosana
Kemiallinen käsittely	Palloventtiilit, säätöventtiilit happojen, liuottimien, emästen käsittelyyn	Virgin PTFE tai TFM™ modifioitu
Öljy ja kaasu	Korkeapainepalloventtiilit, kaivonpäälaitteet, putkistot	Lasi- tai hiilitäytteinen PTFE
Farmaseuttiset	Steriili käsittely, API valmistus	Virgin PTFE (FDA/USP)
Ruoka ja juoma	Saniteettiventtiilit, täyttölaitteet	Virgin PTFE (FDA:n hyväksymä)
Massa ja paperi	Hankaavat lieteventtiilit, keittimen venttiilit	Lasillä täytetty PTFE
Sähköntuotanto	Höyryjärjestelmät, jäähdytysvesiventtiilit	RPTFE tai PEEK
Kryogeeninen palvelu	LNG, nestemäinen happi, kryogeeniset nesteet	PCTFE tai modifioitu PTFE

Tyypilliset varusteet

Kelluvat ja akseliin asennettavat palloventtiilit

Läppäventtiilit

Luistiventtiilit ja palloventtiilit

Sulje venttiilit

Säätöventtiilit

Takaiskuventtiilit

Factory Factory Factory Factory

Reaalimaailman sovellukset

Tapaustutkimus 1: TFM™-muokattu PTFE ratkaistu läpäisyongelma

Haaste: Palloventtiilivalmistajan asiakas käytti PTFE-venttiilin istukkaa, joka ei kestänyt riittävästi muodonmuutoksia, kulumista ja läpäisyä. PTFE:llä oli myös taipumus turvota ja supistua, mikä teki epätäydellisen tiivisteen.

Ratkaisu: Vaihdettiin venttiilin istukan materiaali TFM™-muokattuun PTFE:hen, jolla on paljon suurempi muodonmuutoskestävyys ja pienempi läpäisynopeus. Materiaali teki myös tasaisemman pinnan, mikä vähentää kitkaa ja parantaa pallon ja istuimen välistä tiivistystä.

Tulos: Uusi istuin tarjosi paremman läpäisevestävyyden, paremman mittavakauden ja paremman rakenteellisen eheyden. Valmistaja valmistaa nyt venttiilin istuimia ¾ - 54 tuuman kokoisina sovelluksina kemianteollisuudessa, etanolissa, öljy- ja kaasuteollisuudessa, rautatie-, paperi- ja elintarviketeollisuudessa.

Bottom line: Yksi materiaalin muutos ratkaisi kolme ongelmaa: läpäisyn, muodonmuutoksen ja kitkan. Muita vaihtoja ei tarvita.

Tapaustutkimus 2: PTFE-istuimen kaksinkertainen käyttöikä

Haaste: Juomatiivisteen valmistaja kohtasi läppäventtiileiden tiivistysvaurion aggressiivisten aromikemikaalien vuoksi alle 50 °C:n lämpötiloissa ja alle 5 baarin paineessa. OEM FPM -tiiviste turpoutui, rypistyi ja irtosi kemiallisen hyökkäyksen seurauksena.

Ratkaisu: FPM korvattu PTFE-pohjaisella istuimella.

Tulos: Uusi PTFE-pohjainen istuin kesti 3 kuukautta verrattuna alkuperäiseen FPM-istuimeen, joka kesti 1,5 kuukautta. Kaksinkertaistunut käyttöikä. Vähentynyt huoltoseisokki 50 %.

Bottom line: Yksinkertainen materiaalipäivitys. 2x pidempi käyttöikä. Puolet seisokkiajasta.

Tapaustutkimus 3: Lasillä täytetty PTFE – 8x pidempi käyttöikä

Haaste: Kaivostyössä hankaavia malmihiukkasia käsittelevien lieteventtiilien venttiilien istukat vaihdettiin 4–6 viikon välein. Virgin PTFE -istuimet kuluivat nopeasti, mikä aiheutti toistuvia tuotantokatkoksia.

Ratkaisu: Päivitetty lasitäytteisiksi PTFE-istuimille, joilla on parannettu kulutuskestävyys ja lujuus.

Tulos: Istuimet kestivät 8 kuukautta, 8 kertaa pidempään kuin neitsyt-PTFE. Tuotannon käyttöaika parani merkittävästi. Huoltovälit pidentyneet viikoista kuukausiin.

Bottom line: Yksi muutos. 8x pidempi käyttöikä. 80 % vähemmän seisokkeja.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.

Tekniset tiedot

Parametri	Neitsyt PTFE	Lasilla täytetty	Hiilellä täytetty	TFM™ Muokattu
Lämpötila-alue	-180°C - +200°C	-196°C - +260°C	-200°C - +230°C	-200°C - +260°C
Painealue	Jopa 70 bar	Luokka 800+	Luokka 800+	Luokka 800+
Virumisen vastustuskyky	★★☆☆☆	★★★★☆	★★★☆☆	★★★★★
Kulutuskestävyys	★★☆☆☆	★★★★★	★★★★☆	★★★☆☆
Kemiallinen vastustuskyky	pH 0-14	Erinomainen (ei HF/alkali)	Erinomainen (ei hapettimia)	pH 0-14
Läpäisyvastus	★★☆☆☆	★★★☆☆	★★★☆☆	★★★★★
FDA-yhteensopiva	✅ Kyllä	❌ Ei	❌ Ei	✅ Kyllä
Väri	Valkoinen	Harmaa-valkoinen	Musta	Valkoinen

Saatavilla olevat arvosanat

Luokka	Paras	Keskeinen hyöty	Kemiallinen raja	Maksaa
Neitsyt PTFE	Puhtaat kemikaalit, FDA, matalapaine	Universaali kemikaalinkestävyys, pienin kitka	Kylmä virtaus kuormituksen alaisena	$
Lasillä täytetty PTFE	Hioma-aineet, lietteet, suuri kuormitus	Paras kulutuskestävyys, lujuus	Ei HF:lle tai vahvalle alkalille	$$
Hiilellä täytetty PTFE	Suuri nopeus, lämmönpoisto	Lämmönjohtavuus, pieni kitka	Ei vahvoille hapettimille	$$
TFM™ -muokattu PTFE	Permeaatioherkät, kriittiset palvelut	Alhaisin läpäisy, paras stressin palautuminen	Korkeammat kustannukset	$$$
PCTFE	Kryogeeninen palvelu, korkea paine	Erinomainen suorituskyky matalissa lämpötiloissa	Rajoitettu +150°C:een	$$$
KURKISTAA	Äärimmäinen lämpötila, suuri kuormitus	Suurin lujuus, kulutuskestävyys	Erittäin korkea hinta	$$$$

Laadunvarmistus

100 % neitsythartsimateriaali — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu, erä erän jälkeen.

Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen tuotteeseen. Materiaalitodistukset saatavilla pyynnöstä.

Tarkkuustyöstö — Istuimet on tarkasti työstetty tiukoilla toleransseilla (±0,1 mm tarkkuus) CNC-sorveilla.

ISO 9001 -sertifioitu — ISO-laatujärjestelmien mukaisesti sertifioidut valmistusprosessit.

FDA-yhteensopivia laatuja saatavilla — Virgin PTFE -laadut täyttävät FDA 21 CFR 177.1550 -vaatimukset.

Mukautetun suunnittelun tuki — Suunnittelutuki istukan geometrian optimoimiseksi venttiilimallillesi sopivaksi.

Test Test Test Test

FAQ

K: Mikä on Virgin PTFE -venttiilin istukka ja mistä tiedän, tarvitseeko minun vaihtaa?

V: Tiivistekomponentti, jossa pallo, kiekko tai tulppa kohtaa venttiilin rungon. PTFE tarjoaa yleisen kemiallisen kestävyyden, alhaisen kitkan ja luokan VI kuplantiiviin sulkemisen.

Vaihda, kun näet: vuotoja suljetun venttiilin kautta, normaalia korkeampaa käyttömomenttia, näkyvää kulumaa tai naarmuja tai pitkäaikaisen huollon jälkeen vaativissa olosuhteissa.

Jos olet epävarma, lähetä meille valokuva ja venttiilisi tiedot, autamme sinua diagnosoimaan.
