Laajennettu PTFE-arkki

Taifno on kiinalainen tehdas, joka on erikoistunut laajennettujen PTFE-levyjen suoraan toimittamiseen. Tarjoamme OEM-räätälöintipalveluita ja kattavia PTFE-tiivistysratkaisuja eri teollisuudenaloille. ePTFE-levymme ovat monipuolinen vaihtoehto monille muille materiaaleille; ne voidaan leikata paikan päällä mihin tahansa muotoon, ja ne kestävät lämpötiloja välillä -196°C - +200°C, paineita jopa 20 MPa ja aineita koko pH-alueella 0-14. Niiden kokoonpuristuvuus on 45 % ± 5 %, eikä niissä ole kylmävirtausta.

Lähetä kysely

Tuotteen Kuvaus

Epätasaisia laippoja, herkkiä tiivistepintoja, äärimmäisiä lämpötiloja tai aggressiivisia kemikaaleja koskeviin sovelluksiin laajennettu PTFE-levy tarjoaa monipuolisen tiivistysratkaisun, jossa yhdistyvät mukautuvuus, kestävyys ja kemikaalien kestävyys yhdessä materiaalissa.

Toisin kuin jäykät PTFE-materiaalit, laajennettu rakenne tarjoaa erinomaisen joustavuuden ja kokoonpuristuvuuden, jolloin levy mukautuu karkeisiin, naarmuuntuneisiin, kuoppaisiin ja epätasaisiin laippapintoihin.

Jos etsit ePTFE-tuotteiden valmistajaa ja toimittajaa, Taifno on hyvä valinta, vastaamme kyselyysi 24 tunnin kuluessa.

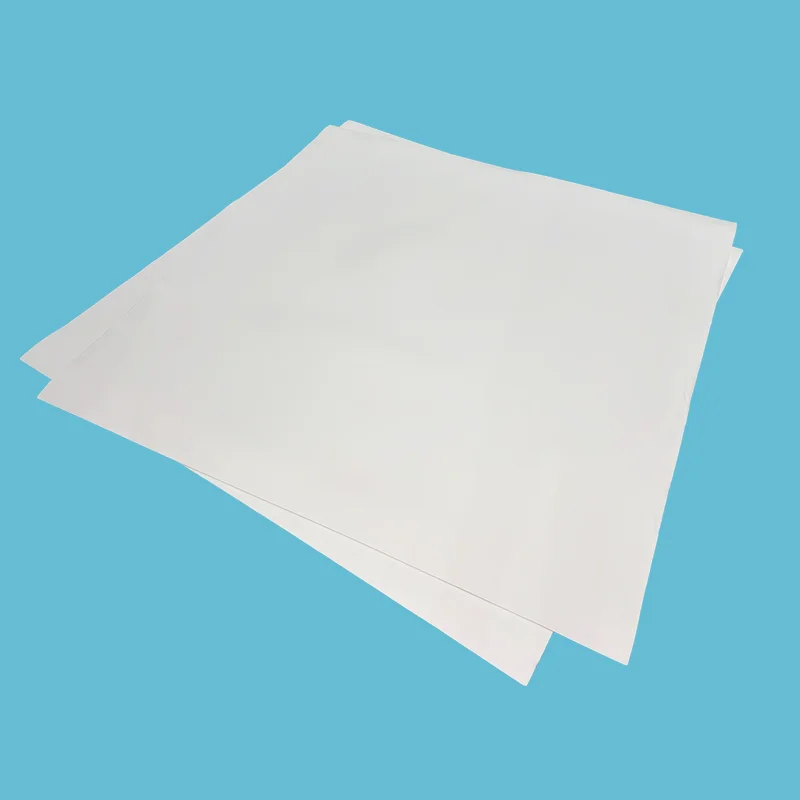

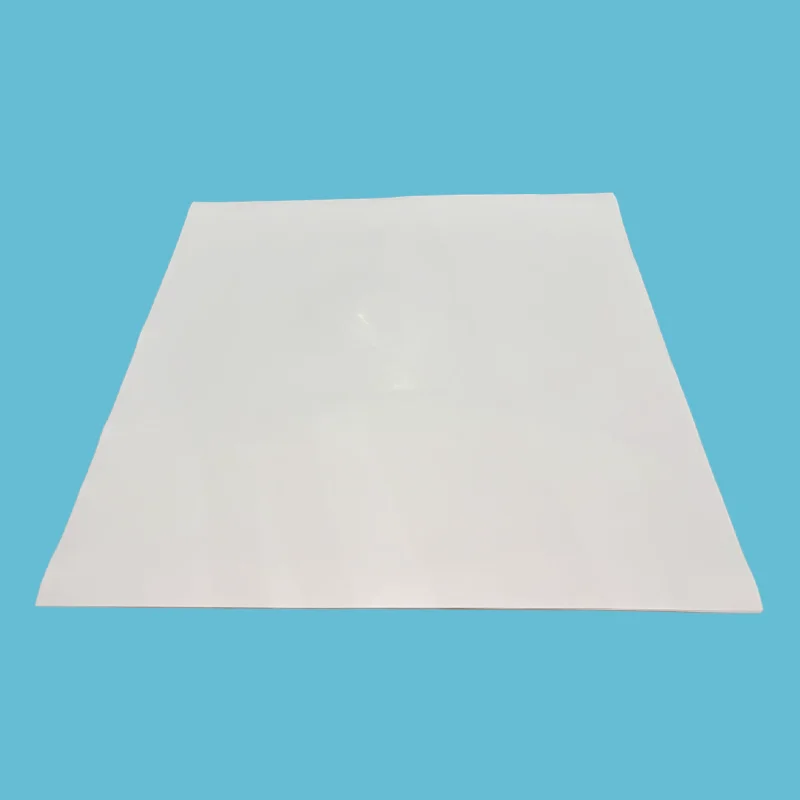

Expanded PTFE Sheet

Miksi laajennettu PTFE-levy tarjoaa erinomaisen tiivistystehon?

Paisutettu PTFE-levy on valmistettu 100 %:sta PTFE-hartsista erikoistuneen paisuntaprosessin avulla, joka muuttaa tiheän PTFE-rakenteen joustavaksi mikrofibrilliverkostoksi. Tämä ainutlaatuinen monisuuntainen kuiturakenne yhdistää pehmeyden ja kokoonpuristuvuuden PTFE:n kemialliseen stabiilisuuteen ja kestävyyteen.

Laajentuneen kuituverkoston ansiosta materiaali mukautuu luonnollisesti laipan pinnan epätasaisuuksiin. Alhaisessa pulttipaineessa pehmeä rakenne täyttää naarmut, kuopat ja epätasaiset alueet luoden luotettavan tiivisteen.

Puristuksen jälkeen materiaali säilyttää erinomaisen palautumissuorituskykynsä, mikä auttaa estämään paineen muutosten, lämpötilan vaihtelun ja pitkäaikaisten käyttöolosuhteiden aiheuttamia vuotoja.

Tuotteen edut

1. Puhdas PTFE-koostumus:Valmistettu 100 % PTFE:stä ilman täyte- tai sideaineita, mikä varmistaa erinomaisen kemiallisen yhteensopivuuden ja ehkäisee kontaminaatioriskejä.

2. Erinomainen pinnan mukautuvuus:Pehmeä ja joustava rakenne mukautuu epäsäännöllisiin laippapintoihin, joten se soveltuu herkkiin laitteisiin ja alhaisen vääntömomentin tiivistyssovelluksiin.

3. Luotettava pitkäaikainen tiivistys:Laajennettu rakenne vähentää virumista ja kylmävirtausta, mikä auttaa säilyttämään tiivistyskyvyn pitkän käytön aikana.

4. Helppo asennus:Saatavilla on itsekiinnittyviä taustavaihtoehtoja, jotka parantavat asennon vakautta asennuksen aikana, erityisesti pystysuoralla tai yläpuolella olevilla laippapinnoilla.

Miksi valita laajennettu PTFE-arkki?

Ongelma	Kuinka ePTFE-arkit ratkaisevat sen
Normaali PTFE viruu ja vuotaa	Mikrohuokoinen rakenne kestää kylmävirtausta – säilyttää tiiviyden ajan mittaan
Karkeat, kuoppaiset laipat vuotavat	Pehmeä materiaali täyttää epäsäännöllisyydet – tiivisteet ilman suurta vääntömomenttia
Lasipäällysteiset laipat halkeilevat suuren vääntömomentin vaikutuksesta	Tiivisteet alhaisella pulttipaineella — suojaa herkkiä pintoja
Perinteiset tiivisteet vaativat useita kokoja	Yksi arkki – leikattu mihin tahansa muotoon, mihin tahansa kokoon, paikan päällä
Tavallinen tiivistemateriaali epäonnistuu kemikaaleissa	100 % puhdasta PTFE:tä – pH 0-14 yleinen kestävyys
Asennus vaatii ammattitaitoista työvoimaa	Helppo leikata, helppo asentaa, saatavilla itseliimautuvaa - yksinkertaista ja nopeaa

Vertailu- ja valintaopas

ePTFE-levy vs. tavallinen PTFE

Ominaisuus	ePTFE-arkki	Perinteinen PTFE-levy	Miksi sillä on merkitystä
Mukautettavuus	★★★★★ täyttää naarmut ja kuopat	★☆☆☆☆ jäykkä	Vaurioituneiden laippojen tiivisteet ilman hiontaa tai koneistusta
Virumisen vastustuskyky	✅ Ei kylmävirtausta	❌ Hiipii kuormituksen alaisena	Ei pulttien uudelleenkiristystä. Ei vuotoja ajan myötä
Tiivistys karkeissa laippoissa	✅ Loistava	❌ Huono — vaatii täydelliset laipat	Toimii laipoissa, jotka vuotavat tavallisella PTFE:llä
Kokonaiskustannukset (3 vuotta)	Pienin — yksi arkki korvaa useita kokoja	Kohtalainen	Vähemmän varastoa, vähemmän jätettä, vähemmän seisokkeja

Pikavalintaopas

Jos hakemuksesi on...	Valita...
Vaurioituneet, naarmuuntuneet tai vääntyneet laipat	ePTFE-arkki — täyttää epäsäännöllisyydet, pieni vääntömomentti
Lasivuoratut, keraamiset tai muoviset laipat	ePTFE-levy — alhainen pulttipaine, mukautuva, turvallinen
Halkaisijaltaan suuret laipat tai omituiset muodot	ePTFE-arkki — leikataan sopivaksi mihin tahansa muotoon paikan päällä
Pyöräily korkeassa lämpötilassa (+200°C - +315°C)	ePTFE-arkki — säilyttää tiiviyden, ei virumista
Kemiallinen, farmaseuttinen tai elintarvikejalostus	ePTFE Sheet – puhdasta PTFE:tä, FDA-yhteensopiva
Puhtaat, sileät laipat, vakiokoot, alhaiset kustannukset	Perinteinen PTFE-levy

Ensisijaiset sovellukset

Teollisuus	Sovellus	Avainvaatimus
Kemiallinen käsittely	Putkilaipat, reaktorin kannet, lämmönvaihtimet — hapot, liuottimet	Universaali kemikaalinkestävyys, alhainen vääntömomentti, karkeat laipat
Farmaseuttiset	Steriilit laitteet, bioreaktorit – FDA-yhteensopivuus	Puhdas PTFE, ei-kontaminoiva, FDA 21 CFR 177.1550
Ruoka ja juoma	Saniteettiliitännät, täyttölaitteet — FDA-yhteensopivuus	Puhdas ePTFE, helppo puhdistaa, ei kontaminaatiota
Massa ja paperi	Suurihalkaisijaiset laipat, keittimet - lämpökierto	Mukautettavuus, lämpötilan kierto
Sähköntuotanto	Höyryjärjestelmät, lauhduttimen laipat – korkea lämpötila	Laaja lämpötila-alue, virumisvastus
Lasipäällysteiset laitteet	Lasipäällysteiset reaktorit, astiat — herkät pinnat	Matala pulttipaine, mukavuus, ei lasivaurioita
Kryogeeninen palvelu	LNG, nestemäinen happi – äärimmäinen kylmä	Ei hauras kryogeenisissä lämpötiloissa

Reaalimaailman sovellukset

Tapaustutkimus 1: Kemiallinen laitos – eliminoitu viruminen ja vuoto

Asiakas: Kemiantehdas, joka käsittelee happoja ja liuottimia (kemianyhtiö Fortune 500)

Haaste: Lämmönvaihtimen laippojen tavanomaiset PTFE-tiivisteet vaihdettiin 6 kuukauden välein virumisen ja vuodon vuoksi. Korkeat lämpötilat ja painejaksot aiheuttivat kylmävirtausta, pultin vääntömomentin menetystä ja vuotoja. Ylläpitokustannukset: 5000 dollaria per laippa vuodessa.

Ratkaisu: Vaihdettu laajennetulla PTFE-levyllä, leikattu mukautetun tiivisteen muotoon. Pehmeä, mukautuva materiaali täytti laipan epätasaisuudet. Alhainen pultin vääntömomentti vaaditaan.

Tulos: Nolla vuotoa 18 kuukauden ajan. Pulttien uudelleenkiristämistä ei tarvita. Viritys eliminoitu. Arvioidut kustannussäästöt: 7 500 dollaria vuodessa per laippa.

Tapaustutkimus 2: Lasipäällysteinen reaktori – eliminoitu laippavaurio

Asiakas: Lääkevalmistaja, jolla on useita lasivuorattuja reaktoreita

Haaste: Lasipäällysteiset reaktorin kannet halkesivat jäykkien PTFE-tiivisteiden tiivistämiseen vaaditun suuren vääntömomentin vuoksi. Jokainen lasin korjaus maksoi 8 000 dollaria plus tuotantoseisokit.

Ratkaisu: Asennettu laajennettu PTFE-arkki, jossa on itseliimautuva tausta. Leikkaa sopivaksi reaktorin kulkuaukon laippaan. Tarvitaan alhainen pulttipaine, eliminoitu lasivuorauksen rasitus.

Tulos: Ei lasivaurioita. Täydellinen tiiviste pienemmällä vääntömomentilla. Asennusaika lyhenee 80 %. Ei vaihtoja 18 kuukauteen. Säästi 16 000 dollaria lasin korjauskuluissa.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.

Factory Factory Factory Factory

Tekniset tiedot

Parametri	Arvo
Lämpötila-alue — Jatkuva	-196°C - +200°C
Lämpötila-alue – Lyhytaikainen	+315°C asti
Paine - Max	20 MPa
pH-alue	0-14 — yleinen kemikaalinkestävyys
Tiheys	0,7-1,0 g/cm³
Kokoonpuristuvuus	45 % ± 5 % (ASTM F36)
Toipuminen	≥10 % (ASTM F36)
Vetolujuus	≥10 MPa
Materiaali	100 % Virgin PTFE (laajennettu)
FDA-yhteensopiva	Kyllä – täyttää FDA 21 CFR 177.1550
Väri	Valkoinen/luonnonvalkoinen

Saatavilla koot

Koko (mm)	Paksuusalue (mm)
1500 × 1500	0,5-6
1500 × 4500	0,5-6
1800 × 5400	0,5-6
2000 × 2000	0,5-6
Mukautetut koot saatavilla pyynnöstä

Laadunvarmistus

100 % Virgin PTFE -hartsi — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu, erä erän jälkeen.

Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen arkkiin. Materiaalitodistukset pyynnöstä.

FDA-yhteensopiva luokka — Täyttää FDA 21 CFR 177.1550:n elintarvike- ja lääkesovelluksiin.

Testattu kansainvälisten standardien mukaisesti — ASTM F36 (puristuvuus/palautus), ASTM F152 (vetolujuus), ASTM D792 (tiheys).

Pitkä säilyvyys – Rajoittamaton säilyvyys – ei hajoamista ajan myötä.

Itsekiinnittyvä vaihtoehto — Saatavana paineherkän liima-alustan kanssa helppoa pystysuoraa asennusta varten.

Test Test Test Test

FAQ

K: Mikä on ePTFE-arkki ja milloin minun pitäisi käyttää sitä?

V: ePTFE-levy on pehmeä, mukautuva tiivistelevy, joka on valmistettu 100-prosenttisesti paisuneesta PTFE:stä. Leikkaa sopivaan kokoon paikan päällä ja paina laippapintaan. Tiivistää karkeat, kuoppaiset tai vääntyneet laipat pienellä pulttien vääntömomentilla, kun tavanomainen PTFE vuotaa. Yksi levy korvaa monia tiivistemateriaaleja.

Milloin sitä käytetään: Vaurioituneet laipat, lasilla vuoratut laipat, halkaisijaltaan suuret laipat, alhaisen vääntömomentin sovellukset, lämpökierto ja kemiallinen huolto.

Milloin sitä EI saa käyttää: Korkeapaineinen dynaaminen tiiviste (liikkuvat osat), vain staattinen tiiviste.

K: Kuinka paljon laajennettu PTFE-arkki maksaa ja mikä on toimitusaika?

V: Hinta riippuu paksuudesta, koosta, määrästä ja siitä, tarvitaanko itseliimautuva tausta.

Vertailu: Yksi ePTFE-arkki maksaa yleensä suunnilleen saman verran kuin 8–10 erikokoista tiivistettä. Mutta yksi arkki kattaa yli 80 % laippakoostasi, leikkaat mitä tarvitset, ei jätettä, ei odottelua. Vuoden aikana asiakkaat säästävät tyypillisesti 40–60 % tiivisteiden kokonaiskustannuksista verrattuna useiden erikokoisten varastointiin.

Toimitusaika:

Varastossa: lähetetään 24-48 tunnin sisällä.

Toimitus: lento 5-10 päivää, meri 15-30 päivää.

Lähetä meille kokosi ja hakemuksesi, tarjoamme tarjouksen 24 tunnin sisällä.

K: Mitkä ovat rajat ja yleisimmät asennusvirheet?

V: Lämpötila: -196°C - +200°C (lyhytaikainen).

Paine: jopa 20 MPa.

Kemiallinen: pH 0-14, yleinen kestävyys, paitsi sulat alkalimetallit ja alkuainefluori.

Kolme yleistä virhettä:

(1) Väärän paksuuden käyttäminen: karkeille pinnoille käytä paksumpaa levyä tai kaksinkertaista levyä; sileille laippoille, vakiopaksuus toimii.

(2) Ylikiristys: ePTFE-tiivisteet alhaisella vääntömomentilla; liiallinen kiristäminen voi vahingoittaa levyä ja aiheuttaa vuotoja.

(3) Ei tue levyä asennuksen aikana: itseliimautuva tausta pitää sen paikallaan; ilman sitä arkki voi siirtyä.

Itsekiinnittyvä kärki: Pystysuorassa tai yläpuolella olevissa laippoissa käytä itsekiinnittyvää taustalevyä, irrota taustakalvo, paina tiukasti laipan pintaan, niin se pysyy paikallaan kokoamisen aikana.
