Laajennettu PTFE-tiivistenauha

Valmiiksi leikattuja tiivisteitä on usein vaikea sovittaa yhteen epäsäännöllisten laippojen, vaurioituneiden tiivistepintojen tai räätälöityjen laitteiden vuoksi. Laajennettu PTFE-tiivistysnaru tarjoaa joustavan vaihtoehdon, koska käyttäjät voivat leikata tarvittavan pituuden paikan päällä ja muodostaa tiivisteen suoraan tiivistysalueen mukaan. Sen pehmeä laajennettu rakenne mukautuu karkeille, kuoppaisille ja epätasaisille pinnoille säilyttäen samalla luotettavan tiivistyksen alhaisella pultin vääntömomentilla.

ePTFE:stä valmistettu johto tarjoaa erinomaisen kemiallisen kestävyyden pH 0–14 -väliaineissa lämpötila-alueella -196 °C - +200 °C ja paineenkesto jopa 100 baariin. Ota yhteyttä Taifnoon jo tänään saadaksesi nopean tiivistysratkaisun huoltoon ja epätyypillisiin sovelluksiin.

Kuinka laajennettu PTFE-johto tarjoaa joustavan tiivistyksen?

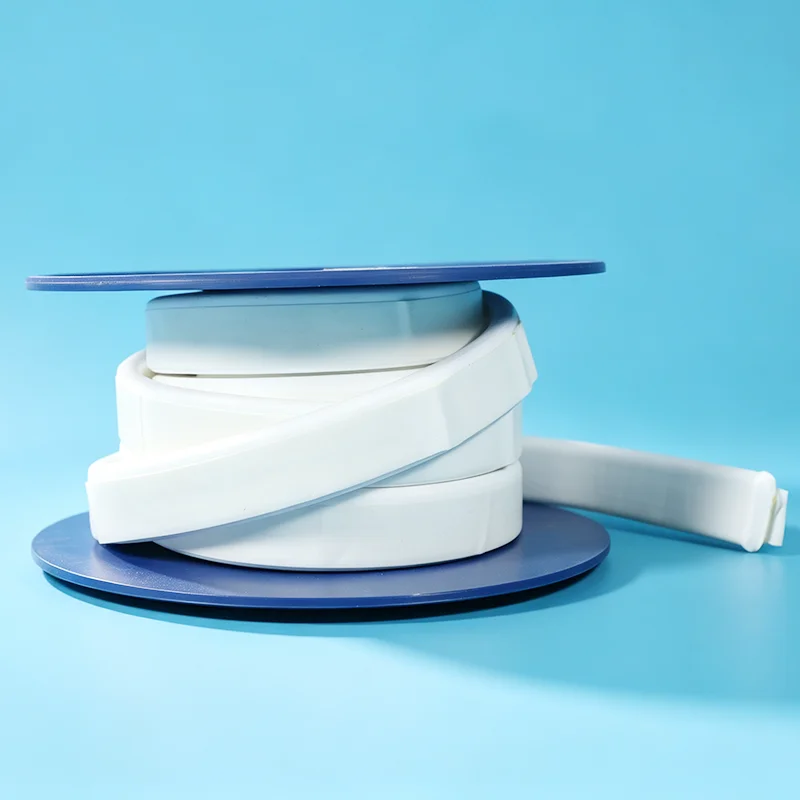

Expanded PTFE Sealing Cord on jatkuva tiivistysmateriaali, joka on valmistettu 100 % puhtaasta PTFE-hartsista paisuntaprosessin kautta. Sen pehmeä mikrohuokoinen rakenne tarjoaa erinomaisen kokoonpuristuvuuden ja joustavuuden, minkä ansiosta johto mukautuu epäsäännöllisiin tiivistysalueisiin, rakoihin ja monimutkaisiin laippageometrioihin samalla kun se säilyttää luotettavan tiivistyskyvyn.

Helppoon kenttäasennukseen suunniteltu johto voidaan leikata haluttuun pituuteen, sijoittaa suoraan tiivisteuraan tai laippa-alueeseen ja puristaa kokoamisen aikana kestäväksi tiivisteeksi.

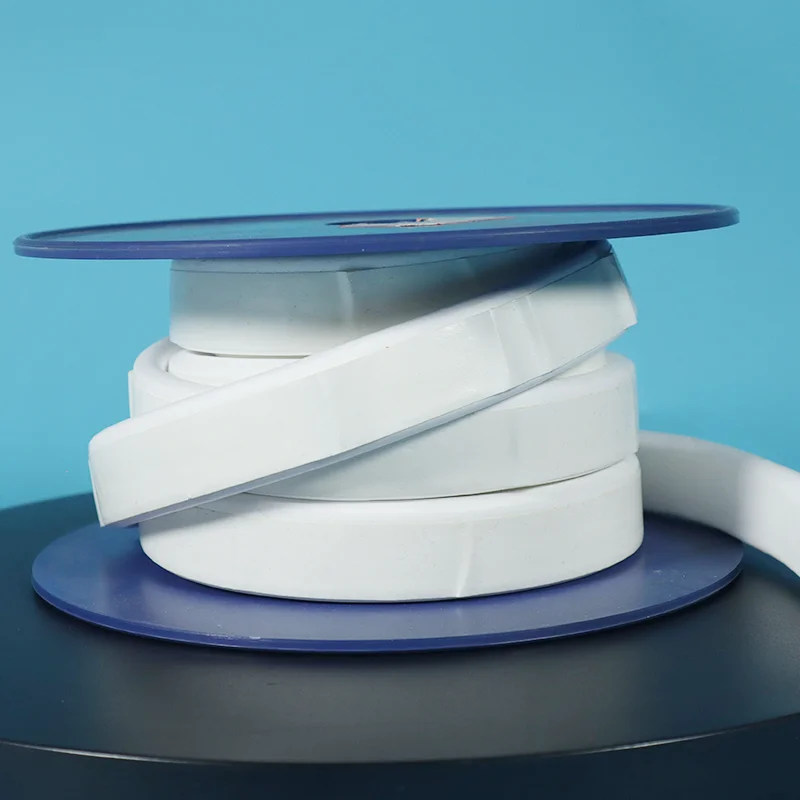

Itseliimautuva vaihtoehto auttaa pitämään johdon paikoillaan erityisesti pystysuorilla pinnoilla tai vaikeissa asennusolosuhteissa.

Tärkeimmät edut

1. Joustava muodon mukauttaminen

Kokoonpuristuva rakenne täyttää epätasaiset pinnat ja tiivistysraot, joita on vaikea peittää tavallisilla valmiiksi leikatuilla tiivisteillä.

2. 100 % puhdasta PTFE-materiaalia

Ei sisällä täyteaineita ja grafiittia, mikä tarjoaa erinomaisen kemikaalinkestävyyden ja ehkäisee kontaminaatioriskejä.

3. Laaja lämpötilaominaisuus

Pysyy joustavana kryogeenisissä lämpötiloissa aina -196°C:een asti, samalla kun tiivistyskyky säilyy.

4. Pitkäaikainen vakaus

Kestää virumista ja kylmävirtausta paremmin kuin perinteinen PTFE, mikä auttaa säilyttämään tiivistysvoiman pitkän käytön aikana.

Miksi valita laajennettu PTFE-johto?

Vertailu- ja valintaopas

ePTFE-johto vs. valmiiksi leikatut tiivisteet vs. perinteinen PTFE

Pikavalintaopas

Kokovalintaopas

Ensisijaiset sovellukset

Hakemustapaukset

Tapaustutkimus 1: Kemiantehdas – eliminoidut varastokustannukset

Haaste: kemiantehdas varastoi yli 100 tiivistekokoa yli 20 laippakoolle. Varasto oli kallista ja vie paljon tilaa. Epätyypilliset laipat aiheuttivat päiviä seisokkeja odottamassa mukautettuja tiivisteitä.

Ratkaisu: Kaikki leikatut tiivisteet vaihdettiin laajennetulla PTFE-johdolla. Varastossa sen sijaan 4 johtokokoa.

Tulos: varastokustannukset pienenivät 80 %. Katkosaika lyhennetty päivistä tunteihin. Yksi johto peitti useita laippakokoja.

Tapaustutkimus 2: Lasipäällysteinen reaktori – eliminoitu laippavaurio

Haaste: Lääketehdas mursi lasivuorattuja reaktorin kansia jäykkien PTFE-tiivisteiden tiivistämiseen vaaditun suuren vääntömomentin vuoksi.

Ratkaisu: Vaihdettiin laajennettuun PTFE-tiivistysjohtoon, jossa on itseliimautuva tausta. Tarvitaan alhainen pulttipaine.

Tulos: Nolla lasivuorausvauriota. Täydellinen tiiviste pienemmällä vääntömomentilla. 18 kuukautta ja yhä enemmän – ei vaihtoja.

Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia ​​suosituksia.

Tekniset tiedot

ePTFE-tiivistejohdon ominaisuudet

Saatavilla koot

Laadunvarmistus

100 % Virgin PTFE -hartsi — ei uudelleenhiontaa, ei kierrätettyä materiaalia. Tasainen laatu.

Täysi jäljitettävyys — Jokainen erä jäljitettävissä. Materiaalitodistukset pyynnöstä.

FDA-yhteensopivia laatuja saatavilla — Täyttää FDA 21 CFR 177.1550- ja BfR-vaatimukset.

Tarkkuusvalmistus — Jatkuva prosessi varmistaa tasaisen tiheyden ja puristettavuuden.

Pitkä säilyvyys – Rajoittamaton säilyvyys – ei hajoamista ajan myötä.

Laatutestattu – Vetolujuus, tiheys ja puristuvuus testattu erää kohti.

FAQ

K: Milloin laajennettua PTFE-tiivistysnarua tulisi käyttää?

V:Milloin sitä käytetään: Epäsäännölliset pinnat, vaurioituneet laipat, epätyypilliset koot, halkaisijaltaan suuret laipat, lasivuoratut/muovilaipat, jotka vaativat pienen vääntömomentin.

Milloin sitä EI saa käyttää: Korkeapaineinen dynaaminen tiiviste (liikkuvat osat), vain staattinen tiiviste.

K: Kuinka paljon ePTFE-tiivistysnaru maksaa, mikä on läpimenoaika?

V: Hinta riippuu halkaisijasta/poikkileikkauksesta, rullan pituudesta ja määrästä. Yksi rulla maksaa tyypillisesti vähemmän kuin 10 eri tiivisteen varastointi.

Kokonaiskustannusnäkymä: Johto maksaa enemmän metriltä kuin tavallinen tiivistelevy. Mutta leikkaat juuri sitä mitä tarvitset, ei jätettä, ei odottelua, ei räätälöityjä työkaluja. Yli vuoden varasto-, seisokki- ja jätesäästöt ylittävät materiaalikustannukset.

Toimitusaika:

Varastossa: lähetetään 24-48 tunnin sisällä.

Toimitus: lento 5-10 päivää, meri 15-30 päivää.

K: Mitkä ovat rajat ja yleisimmät virheet?

V: Lämpötila: -196°C - +200°C (lyhytaikainen +315°C).

Paine: jopa 100 bar (neste), 16 bar (kaasu).

Kemiallinen: pH 0-14, yleinen kestävyys, paitsi sulat alkalimetallit ja fluori.

Kolme yleistä virhettä:

(1) Väärä koko: johdon tulee olla 1/3 - 1/2 tiivisteen kosketuspinnasta.

(2) Ylikiristys: ePTFE-tiivisteet alhaisella vääntömomentilla; liiallinen kiristäminen vahingoittaa johtoa.

(3) Virheellinen päiden liitos: päiden tulee mennä ristiin pultinreiän kohdalla. Jos pinnat ovat vaurioituneet, peitä uurrettu alue tai tuplaa.
