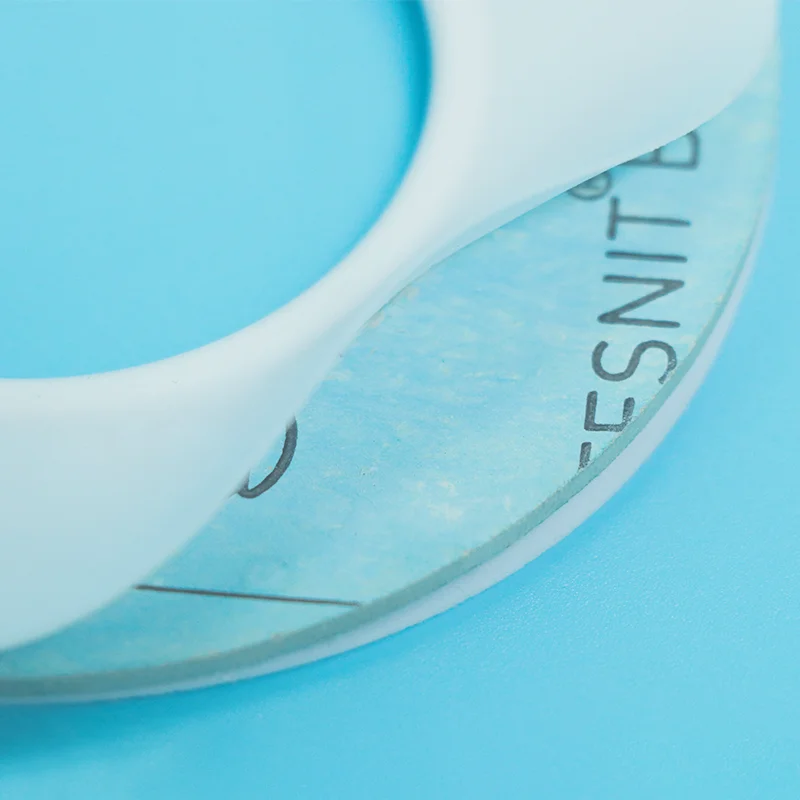

Tyypin C PTFE-kuoren tiiviste

Taifno on ammattimainen C-tyypin PTFE-kuoren tiivisteiden valmistaja. Meillä on ISO 9001- ja ISO 14001 -sertifikaatit, ja tuotteemme täyttävät arvovaltaiset kansainväliset standardit, kuten CE ja FDA; Tarjoamme myös räätälöintiä alan erityisvaatimusten ja käyttöolosuhteiden mukaan.

Tyypin C tiiviste koostuu PTFE-kuoresta, joka on yhdistetty aallotettuun ruostumattomaan teräkseen (saatavana 304 tai 316 ruostumaton teräs). Vahvistettu metalliydin ei ainoastaan ​​lisää rakenteellista lujuutta, vaan tarjoaa myös kimmoisuutta ja parantaa vastustuskykyä paineenvaihteluita ja lämpökiertoa vastaan.

Kuinka C-tyypin PTFE-kirjekuoren tiiviste toimii?

Type C PTFE Envelope Gasket on vahvistettu tiivistysratkaisu, joka on suunniteltu korkeapaineisiin ja vaativiin käyttöympäristöihin. Siinä on PTFE-ulkokerros yhdistettynä aallotettuun ruostumattomasta teräksestä valmistettuun vahvikeytimeen, mikä luo komposiittirakenteen, joka tarjoaa sekä kemiallisen kestävyyden että mekaanisen lujuuden.

Tiivisteen rakenne sisältää:

PTFE ulkokerros: PTFE-vaippa ympäröi kokonaan sisäisen metallivahvikkeen luoden korroosionkestävän tiivistepinnan. Se suojaa metalliosaa suoralta kosketukselta aggressiivisten väliaineiden kanssa säilyttäen samalla PTFE:n erinomaisen kestävyyden happoja, emäksiä, liuottimia ja muita kemikaaleja vastaan.

Aallotettu ruostumattomasta teräksestä valmistettu vahvistus: Sisäinen 304 tai 316 ruostumattomasta teräksestä valmistettu aallotettu sisäosa toimii joustavana tukielementtinä. Sen jousimainen rakenne mahdollistaa tiivisteen palautumisen puristuksen jälkeen, ylläpitää tiivistyspainetta ja vastustaa muodonmuutosta vaihtelevien kuormien vaikutuksesta.

Vahvistettu tiivisterakenne: PTFE:n ja aallotetun metalliytimen yhdistelmä mahdollistaa C-tyypin rakenteen tiivistyksen säilyttämisen paineen muutosten, lämpölaajenemisen ja toistuvien käyttöjaksojen aikana. Metallivahvike parantaa vakautta ja vähentää ekstruusio- tai puhallusvaaraa vaativissa sovelluksissa.

Tärkeimmät suorituskyvyn edut:

Parannettu palautumissuorituskyky: Aallotettu ruostumattomasta teräksestä valmistettu sisäosa tarjoaa jatkuvan elastisen palautumisen, mikä auttaa tiivistettä ylläpitämään tiivistysvoimaa toistuvien puristus- ja lämpötilamuutosten jälkeen.

Parempi paineenkestävyys: Vahvistettu metalliydin tukee PTFE-kerrosta ja estää liiallista muodonmuutosta, mikä tekee siitä sopivan korkeamman paineen sovelluksiin kuin tavalliset pehmeäytimiset kirjekuoren tiivisteet.

Soveltuu suuriin laippasovelluksiin: Lisärakenteellinen tuki tekee Type C PTFE Envelope Gasket -tiivisteestä ihanteellisen valinnan halkaisijaltaan suuriin laippoihin, erityisesti DN350+-järjestelmiin, joissa tavanomaiset tiivistemallit eivät välttämättä ole riittävän jäykkiä.

Vertailu- ja valintaopas

Tyyppi C vs tyyppi A vs tyyppi B vs metallivaippa vs kiinteä PTFE

Pikavalintaopas

Ensisijaiset sovellukset

Tekniset tiedot

Tyypin C PTFE-kuoren tiivisteen ominaisuudet

Saatavilla olevat metallisydänvaihtoehdot

Laadunvarmistus

1. 100 % Virgin PTFE -hartsi

Takaa vakaan laadun, erinomaisen kemiallisen kestävyyden ja tasaisen tiivistyskyvyn erästä toiseen.

2. Ensiluokkainen ruostumaton teräsydin

Valmistettu korroosionkestävästä 304/316 ruostumattomasta teräksestä, joka tarjoaa korkean lujuuden ja luotettavan tuen paineen ja lämpökierron alaisena.

3. Täysi PTFE-kapselointi

Tiivistä metallisisäkkeen kokonaan, mikä estää korroosioriskin ja varmistaa pitkän käyttöiän.

4. Aallotettu vahvistussuunnittelu

Tarjoaa takaisinjousipalautuksen, ylläpitää tiivistysvoimaa ja parantaa paineenvaihteluiden vastustuskykyä.

5. Materiaalin jäljitettävyys

Materiaalitodistukset ja tuotantokirjanpito ovat saatavilla pyynnöstä.

6. Mukautetut koot ja nopea toimitus

Vakiolaippakoot ja mukautetut mitat ovat saatavilla. Vakiokoot: 5-10 päivää; mukautetut koot: 10-15 päivää.

FAQ

K: Mikä on C-tyypin PTFE-kuoren tiiviste, ja milloin minun pitäisi käyttää sitä?

V: C-tyypin PTFE-kuoren tiivisteessä on aallotettu ruostumattomasta teräksestä valmistettu metallisisäke, joka on täysin kapseloitu PTFE-vaippaan. Aallotettu metalliydin tarjoaa jousipalautuksen, puhalluskestävyyden ja rakenteellisen eheyden korkeassa paineessa ja lämpösyklissä.

Käytä tyyppiä C, kun:Korkeapainehuolto, halkaisijaltaan suuret laipat (DN350+), lämpökiertoolosuhteet ja sovellukset, joissa puhallusvastus on kriittinen.

Milloin tyyppiä C EI saa käyttää:Matalapaineinen yleinen kemiallinen palvelu (tyyppi A on taloudellisempi), halkaisijaltaan pienet laipat (tyyppi A tai B ovat kustannustehokkaampia) tai sovellukset, jotka vaativat maksimaalista kemiallista puhtautta ilman metallipitoisuutta (kiinteä PTFE).

K: Tyyppi C vs metallivaippainen tiiviste, kumpi minun pitäisi valita?

V: C-tyypin ja metallivaippaisten tiivisteiden molemmissa on metallisydämet, mutta ne toimivat eri sovelluksissa.

Tyyppi C (aallotettu metallisydän): täysin kapseloitu PTFE:hen, ei paljaita metallia, ihanteellinen kemialliseen huoltoon, jossa vaaditaan PTFE:n kemiallista kestävyyttä. Paras kohtalaisen korkean paineen, lämpökierron ja halkaisijaltaan suurille laippoille.

Metallivaippaiset tiivisteet: metalliydin osittain tai kokonaan peitetty PTFE:llä tai muilla materiaaleilla, tarjoavat äärimmäisen paineen ja korkean lämpötilan kestävyyden. Paras äärimmäiseen paineeseen, korkeisiin lämpötiloihin (+260°C+) ja sovelluksiin, joissa PTFE pehmenee tai viruisi.

Pikasääntö:

Kemiallinen huolto, kohtalaisen korkea paine, lämpökierto → tyyppi C.

Äärimmäinen paine, äärimmäinen lämpötila → Metallivaippa.

K: Mitkä ovat rajoitukset ja mitkä ovat yleisimmät virheet?

V: Lämpötila: +200°C asti (PTFE-raja).

Paine: Korkeampi kuin tyyppi A/B, riippuu suunnittelusta ja metalliytimen paksuudesta.

Koko: Suositellaan mallille DN350 ja sitä korkeammalle, aallotettu metalliydin tarjoaa rakenteellisen lujuuden suurille halkaisimille. Ei suositella ohutseinäisille tai hauraille laippoille, metalliydin on jäykkä ja voi aiheuttaa vahinkoa, jos sitä kiristetään liikaa.

Yleisiä virheitä:

(1) Tyypin C käyttäminen ohutseinäisissä tai lasivuoratuissa laipoissa ilman vääntömomentin säätöä: jäykkä metalliydin voi halkeilla herkkiä pintoja; käytä alhaista vääntömomenttia ohjatulla asennuksella.

(2) Ylikiristys: metalliydin tarjoaa tiivistysvoiman; liiallinen puristus vahingoittaa PTFE-vaippaa.

(3) Väärä kokovalinta: Tyyppiä C suositellaan mallille DN350+; Pienemmille kokoille tyyppi A tai B voi olla edullisempi.
