PTFE-muovattu ja muotoiltu arkki

PTFE Skived ja Molded Sheet -tuotteita käytetään kemian-, mekaniikka- ja sähköteollisuudessa. Jos etsit näiden tuotteiden ammattimaista valmistajaa ja toimittajaa, valitse Taifno, niin voimme tarjota yhden aseman palvelut.

PTFE-sovitettu arkki: Valmistettu kiertoleikkauksella (skiving) valetusta PTFE-aihiosta sintrauksen jälkeen. Ohut, tarkka, leveä, erinomainen pintakäsittely. Valitse se, kun tarvitset ohuita levyjä (0,3-10 mm), joiden paksuustoleranssi on ±0,02 mm, leveyttä (jopa 2700 mm) ja sileää pintaa. Ihanteellinen tiivisteille, vuorauksille, teipille ja sähköeristyksille.

Valettu PTFE-levy: Valmistettu puristamalla PTFE-hartsi muottiin ja sitten sintraamalla. Paksu, vahva, erinomaiset mekaaniset ominaisuudet. Valitse se, kun tarvitset paksuja levyjä (4-200 mm) rakenneosien, laakeripesän, venttiilin istukan ja materiaalin eheyttä vaativien komponenttien työstämiseen.

Valmistusprosessi: Mikä ero on?

Pohjimmiltaan ero loistettujen ja muovattujen PTFE-levyjen välillä on valmistusprosessissa.

PTFE-levy

Valmistettu puristamalla PTFE-hartsia sylinterimäiseksi aihioksi, sintraamalla ja sitten leikkaamalla (halkaisemalla) aihio ohuiksi levyiksi

Tuottaa ohuita levyjä, joilla on erinomainen pintakäsittely ja tiukka paksuustoleranssi

Saatavana suuria leveyksiä 2700 mm asti

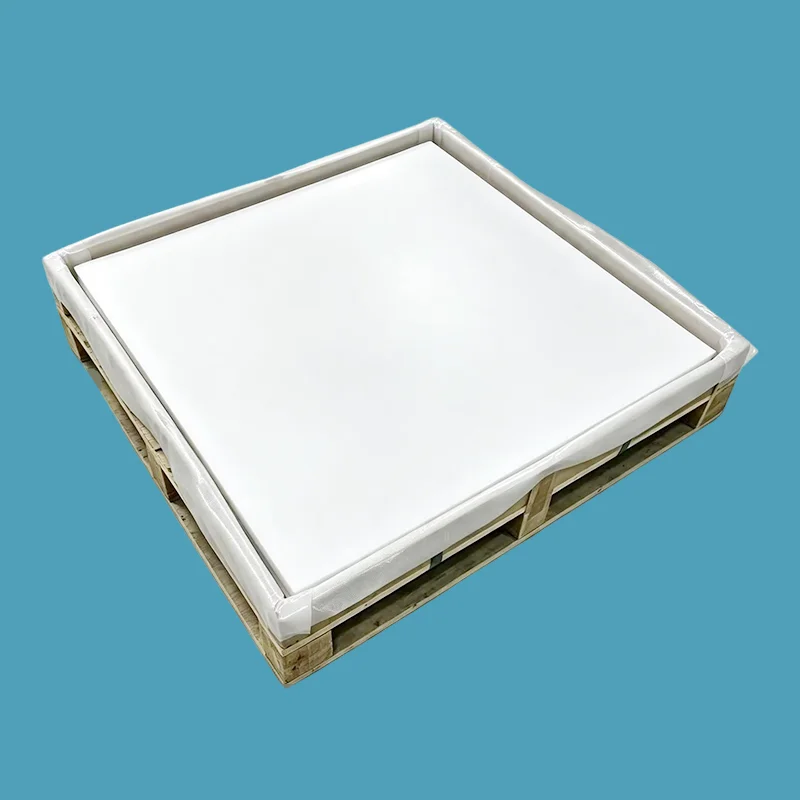

Valettu PTFE-levy

Valmistettu puristamalla PTFE-hartsi litteäksi muottiin paineen alaisena, sitten sintraamalla

Tuottaa paksuja, tiiviitä levyjä, joilla on korkea mekaaninen kestävyys

Täytetyt lajikkeet (lasi, hiili, grafiitti, MoS₂, pronssi) saatavana pääasiassa muovatussa levymuodossa

Skived Sheet - keskeiset ominaisuudet

Tärkeimmät edut:

Tarkkuuspaksuus: ihanteellinen sovelluksiin, jotka vaativat tiukkoja paksuustoleransseja

Suuri leveys: jopa 2700 mm leveä, sopii suurille laippatiivisteille

Sileä pinta: erinomainen pintakäsittely, käyttövalmis

Joustava: voidaan toimittaa rullina ohuille mittareille

Valetun arkin tärkeimmät ominaisuudet

Tärkeimmät edut:

Paksu massa: ihanteellinen mukautettujen osien koneistukseen

Tiheä rakenne: erinomainen mekaaninen lujuus

Rakenteellinen eheys: sopii kantaviin sovelluksiin

Saatavilla täytettyjä laatuja: lasi, hiili, grafiitti, MoS₂, pronssi ominaisuuksien parantamiseksi

Vertailu- ja valintaopas

Skived Sheet vs Molded Sheet

Pikavalintaopas

Ensisijaiset sovellukset

Tekniset tiedot

PTFE-levyn ominaisuudet

Skived Sheetin saatavilla olevat koot

Muovattujen arkkien saatavilla olevat koot

Laadunvarmistus

100 % Virgin PTFE -hartsi — ei uudelleenhiontaa, ei kierrätettyä materiaalia

Täysi jäljitettävyys — materiaalitodistukset saatavilla pyynnöstä

Precision Manufacturing — tiukat paksuustoleranssit kalteville arkeille

Saatavilla FDA-yhteensopivia laatuja — uusi PTFE täyttää FDA:n vaatimukset

Saatavilla täytettyjä laatuja — lasi, hiili, grafiitti, MoS₂, pronssi

Suurikokoiset ominaisuudet — jopa 2 700 mm:n leveät taivutetut arkit, jopa 2 000 × 2 000 mm:n muotoiset levyt

Toimitusaika — vakiokoot varastossa (24–48 tuntia); mukautetut koot 5-15 päivää

Tapaustutkimus

Kiinan Fujianissa sijaitseva petrokemian yritys kohtasi toistuvia tiivistysongelmia lämmönvaihtimen laippajärjestelmässä, joka toimi ankarissa olosuhteissa 2,5 MPa:n paineessa ja 180 °C lämpötilassa. Alkuperäiset kumitiivisteet kokivat nopeutettua ikääntymistä, turpoamista ja suorituskyvyn heikkenemistä jatkuvan kemiallisille väliaineille altistumisen ja kohonneiden lämpötilojen vuoksi, mikä johti usein tiivisteiden vaihtoon, kasvaneisiin ylläpitokustannuksiin ja mahdollisiin tuotantokatkoihin.

Tiivistysvarmuuden parantamiseksi yhtiö korvasi perinteiset kumitiivisteet tarkkuusleikatuilla PTFE-levyistä valmistetuilla tiivisteillä. PTFE tarjoaa erinomaisen kemiallisen kestävyyden, erinomaisen lämpötilan stabiilisuuden, alhaiset kitkaominaisuudet ja pitkäaikaisen tiivistyskyvyn, mikä tekee siitä sopivan vaativiin petrokemian sovelluksiin. Valettu PTFE-levy tarjosi tasaisen materiaalitiheyden, hyvän mittastabiilisuuden ja luotettavan kestävyyden syövyttäviä prosessiaineita vastaan.

Toteutuksen jälkeen PTFE-muovatut levytiivisteet säilyttivät vakaan tiivistyskyvyn jatkuvassa käytössä 2,5 MPa:ssa ja 180 °C:ssa. Edelliseen kumitiivisteratkaisuun verrattuna käyttöikä pidentyi noin 3 kuukaudesta yli 2 vuoteen, mikä vähentää merkittävästi huoltotiheyttä ja parantaa laitteiden käyttövarmuutta.

Hakemuksen tulokset:

● Sovelluslaitteet: Petrokemian lämmönvaihdinlaippajärjestelmä

● Käyttöolosuhteet: 2,5 MPa paine / 180 °C lämpötila

● Alkuperäinen ratkaisu: Kumitiiviste

● Korvausratkaisu: Valettu PTFE-levyleikattu tiiviste

● Käyttöiän parantaminen: Pidennetty 3 kuukaudesta yli 2 vuoteen

● Edut: Parempi kemikaalien kestävyys, lyhennetyt huoltoseisokit, pienemmät vaihtokustannukset ja parempi tiivistyksen luotettavuus

Tämä kotelo osoittaa PTFE-muovattujen levyjen edut korkeissa lämpötiloissa, kemiallisesti aggressiivisissa tiivistyssovelluksissa, mikä tarjoaa kestävän ja luotettavan vaihtoehdon petrokemian teollisuuden tavanomaisille kumitiivistemateriaaleille.

FAQ

K: Mitä eroa on PTFE-levyillä ja muovatuilla arkeilla, ja milloin minun tulee käyttää kumpaakin?

V: Skived arkki on kiertoleikattu muotoillusta PTFE-aihiosta. Se tuottaa ohuita levyjä (0,3-10 mm), joiden paksuustoleranssi on tiukka (±0,02 mm), sileä pinta ja suuri leveys (jopa 2700 mm).

Käytä skived kun: Tarvitset ohuita tiivisteitä, vuorauksia, sähköeristenauhaa tai suuria laippatiivisteitä, jotka vaativat tarkan paksuuden.

Valettu arkki on puristusmuovattu suoraan. Se tuottaa paksuja levyjä (4-200 mm), joilla on korkea rakenteellinen eheys ja mekaaninen lujuus.

Käytä muovattua kun: Tarvitset laakeripehmusteita, venttiilien istukkaa, räätälöityjä koneistettuja osia tai rakenteellisia tiivistyssovelluksia.

Pikasääntö:

Tarvitsetko ohutta, tarkkaa, leveää? Skived.

Tarvitsetko paksua, vahvaa, koneistettavaa? Valettu.

Molemmat kestävät -180°C - +200°C ja pH 0-14.

K: Mitä paksuus- ja kokoalueita on saatavana kalteville ja muovatuille levyille?

V: Ohitettu arkki: Paksuus 0,1-10 mm (paksumpi jopa 30 mm saatavana). Leveys jopa 2700 mm. Paksuustoleranssi jopa ±0,02 mm ohuille mittareille. Erinomainen suuriin tiivistesovelluksiin, joissa leveät levyt vähentävät saumoja.

Valettu arkki: Paksuus 2-200 mm. Koko 2000×2000mm asti. Paksuustoleranssi vähemmän tarkka (±0,3-1,0 mm), mutta materiaalin eheys on parempi. Täytetyt lajikkeet (lasi, hiili, grafiitti, MoS₂, pronssi) ovat pääasiassa saatavana muovattuina levyinä parantamaan mekaanisia ominaisuuksia.

Toimitamme molempia tyyppejä vakio- ja mukautettuina. Tarvitsetko tietyn koon? Lähetä tarjouspyyntösi.

K: Mitkä ovat rajoitukset ja yleisimmät virheet?

V: Lämpötila: -180°C - +200°C jatkuva huolto.

Kemiallinen: pH 0-14 yleinen kestävyys, EI yhteensopiva sulan alkalimetallin tai alkuainefluorin kanssa.

Rajoitukset: PTFE on pehmeää, muotoutuu jatkuvassa kuormituksessa (kylmävirtaus / viruminen). Skived arkki on valmistusprosessista johtuen pehmeämpi kuin muovattu levy. Valetulla levyllä on parempi mekaaninen lujuus.

Kaksi yleistä virhettä:

(1) Käytetään liukulevyä rakenteellisiin tai paksuihin sovelluksiin, joten sen paksuus ja mekaaninen lujuus puuttuvat. Käytä rakenneosiin muovattua levyä.

(2) Käytettäessä muovattua levyä ohuille tiivisteille, jotka edellyttävät tiukkaa toleranssia, paksuustoleranssi on löysempi. Käytä tarkkuusohutsovelluksiin skivoitua levyä.
