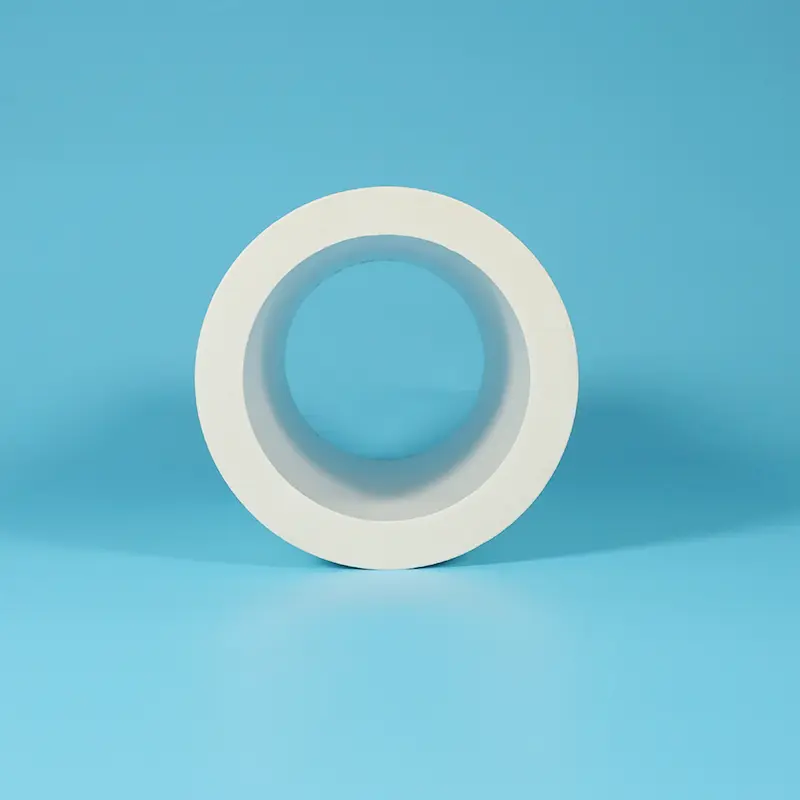

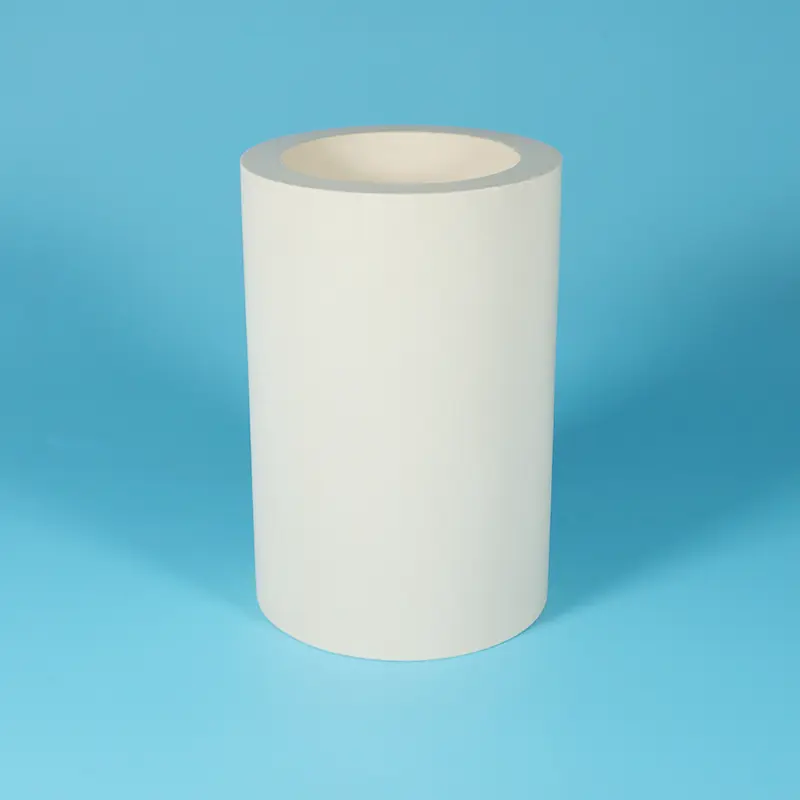

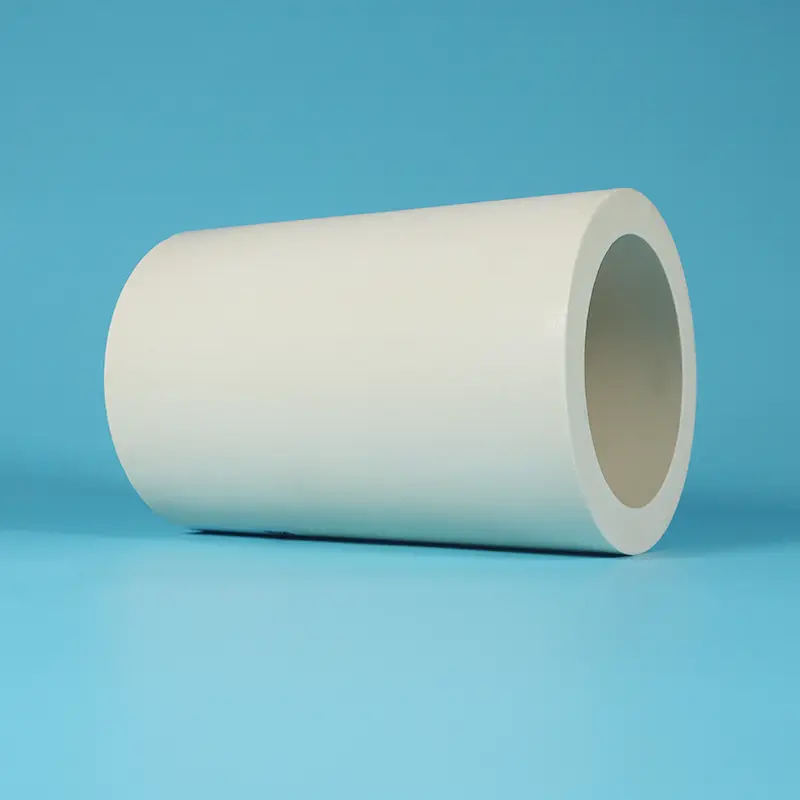

PEEK-vuorattu PTFE-komposiittiputki

PEEK-vuorattu PTFE-komposiittiputki on PTFE-putki ulkomatriisina, jonka sisäseinään on liimattu PEEK-vuoraus (polyether Ether Ketone). Ammattimaisena tehtaana Kiinassa Taifno voi tarjota tämän tuotteen.

PEEK on puolikiteinen termoplastinen tekninen muovi, jonka lasittumislämpötila on 143 °C, sulamispiste 343 °C ja jatkuva käyttölämpötila jopa 250 °C. Se tarjoaa poikkeuksellisen hydrolyysikestävyyden (kestää 300°C korkean paineen höyryä), kemiallisen kestävyyden (liukoinen vain väkevään rikkihappoon), erinomaisen kulutuskestävyyden ja erittäin alhaisen kitkakertoimen.

PEEK-vuoraus koskettaa suoraan kuljetettavaa materiaalia, mikä tarjoaa kulutuskestävyyden ja alhaisen kitkan toiminnallisuuden; PTFE-ulkokerros suojaa ulkoista kemiallista ympäristöä vastaan ​​ja tarjoaa yleisen korroosiosuojan.

Erittely: Kokonaistiheys 2,0-2,2 g/cm³, PEEK-vuorauksen kovuus Shore D 85-90, jatkuva käyttölämpötila -100°C - +250°C, PEEK-kitkakerroin 0,15-0,35 (itsevoiteleva), kemikaalinkestävyys kestää käytännössä kaikkia väliaineita (paitsi tiivistettyä rikkihappoa).

Kuinka valita:

PPL-täytetty PTFE-putki → Homogeeninen modifioitu materiaali, korkea lämpötila + korroosionkestävyys + itsevoitelu

PEEK-vuorattu PTFE-komposiittiputki → Komposiittirakenne, sisäkerros kulutuskestävyyttä ja alhaista kitkaa varten + ulkokerros kemikaalinkestävyyttä varten

Valintasääntö: Kuluvat tai erittäin vähäkitkaiset materiaalit putken sisällä + altistuminen kemialliselle korroosiolle putken ulkopuolella → PEEK-vuorattu PTFE-komposiittiputki

Komposiittirakenteen suunnittelu

PEEK Liner

Kulumista kestävä, vähäkitkainen, suurikapasiteettinen nestekontaktikerros

PEEK (Polyether Ether Ketone) on puolikiteinen kestomuovi, joka tunnetaan poikkeuksellisesta ominaisuuksien yhdistelmästään:

① Erittäin alhainen kitkakerroin

Kitkakerroin niinkin alhainen kuin 0,15-0,35 (itsevoitelevissa olosuhteissa)

Ylivoimainen useimpiin teknisiin muoveihin verrattuna ja lähestyy PTFE:n voitelukykyä

Ihanteellinen nopeaan, suuren leikkausvoiman nesteen siirtoon, vähentää paineen pudotusta ja energiahävikkiä

② Erinomainen kulutuskestävyys

Kulutuskestävyys on paljon parempi kuin PTFE ja PPL

Säilyttää poikkeuksellisen kulutuksenkestävyyden jopa kiinteitä hiukkasia sisältävissä suurissa nopeuksissa

Pidentää merkittävästi putken käyttöikää, vähentää hiukkaseroosion aiheuttamaa kulumisvuotoa

③ Suuri kuormituskapasiteetti

Vetolujuus 90-100 MPa (yli huomattavasti PTFE:n 20-30 MPa)

Taivutuslujuus 165 MPa, taivutuskerroin 4,1 GPa

Kestää korkeapaineisen nesteiskun ilman muodonmuutoksia, sopii korkeapaineisiin hydrauli- ja nesteensiirtojärjestelmiin

④ Erinomainen korkeiden lämpötilojen kestävyys

Lasittumislämpötila 143°C

Sulamispiste 343 °C

Jatkuva käyttölämpötila jopa 250 °C (verrattavissa PTFE:n 260 °C:seen)

Poikkeuksellinen hydrolyysin kestävyys, kestää 300°C korkean paineen höyryä hajoamatta

⑤ Erinomainen kemiallinen kestävyys

Liukenee vain väkevään rikkihappoon

Kestää vahvoja happoja (laimea rikkihappo, suolahappo, typpihappo), vahvoja emäksiä, orgaanisia liuottimia, öljyjä ja hiilivetyjä

Yhdessä PTFE-ulkokerroksen korroosiosuojan kanssa, kaksiesteinen suojaus

PTFE ulkokerros

Kemiallinen esto ja tarttumaton kerros

PTFE-ulkokerros tarjoaa:

Erinomainen kemiallinen korroosionkestävyys: pH 0-14, kestää lähes kaikkia kemikaaleja

Tarttumattomat ominaisuudet: estää ulkoisen epäpuhtauksien tarttumisen, helppo puhdistaa

Sähköeristys: erinomaiset dielektriset ominaisuudet

Suojaa PEEK-vuorausta ulkoisilta kemiallisilta vaikutuksilta

Komposiittirakenteen synergistinen vaikutus

Tämä "vahva sisältä, kestävä ulkopuolelta" komposiittirakenne voittaa yksittäisten materiaalien suorituskykyrajoitukset:

PTFE-putken painekapasiteetti on riittämätön → PEEK-vuoraus tarjoaa rakenteellisen lujuuden

PEEK-putken kemiallinen kestävyys on huonompi kuin PTFE → PTFE-ulkokerros tarjoaa korroosioeristyksen

Virgin PTFE -sisäseinä, joka on herkkä hiukkaseroosiolle → PEEK-vuori kestää kulumista ja eroosiota

Tekniset tiedot

Putken kokonaissuorituskyky

PEEK Liner Performance

PTFE ulkokerroksen suorituskyky

Huom: Yllä olevat arvot ovat tyypillisiä laboratoriotietoja. Todellinen suorituskyky voi vaihdella vuorauksen paksuussuhteen, komposiittiprosessin ja käyttöolosuhteiden mukaan. Mukautetut vuorauksen paksuussuhteet ovat saatavilla pyynnöstä.

Käytettävissä olevat lomakkeet

Miksi valita PEEK-vuorattu PTFE-komposiittiputki?

1. Erittäin alhainen sisäseinän kitka

PEEK-vuorauksen kitkakerroin on niinkin alhainen kuin 0,15-0,35 (itsevoiteleva), paljon pienempi kuin metalliputkien sisäseinien. Kuljetettaessa korkeaviskositeettia tai nopeaa ainetta painehäviö vähenee merkittävästi ja pumppausenergian kulutus pienenee. Ihanteellinen pitkän matkan nesteiden siirtoon ja hienokemikaaliputkistoon.

2. Erittäin korkea sisäseinän kulutuskestävyys

Kuljetettaessa hankaavia aineita, jotka sisältävät kiinteitä hiukkasia, lietteitä, katalyyttejä ja vastaavia materiaaleja, neitseellisen PTFE-putken sisäseinämät kuluvat helposti eroosion takia, mikä johtaa vuotamiseen ja toistuviin vaihtoihin. PEEK-vuorauksen kulutuskestävyys on paljon parempi kuin PTFE, mikä pidentää merkittävästi putken käyttöikää ja vähentää huolto- ja vaihtotiheyttä.

3. PTFE-ulkokerros tarjoaa täydellisen kemiallisen suojan

PTFE-ulkokerros kestää vahvoja happoja, vahvoja emäksiä ja orgaanisia liuottimia, täydellinen pH 0-14 peitto. Jopa silloin, kun putken ulkopinta on alttiina syövyttäville kemiallisille ympäristöille (kuten happosumulle tai kemikaaliroiskeille), PTFE-ulkokerros tarjoaa tehokkaan suojan ja suojaa PEEK-vuorausta ulkoisilta hyökkäyksiltä.

Se myös estää ulkoisten epäpuhtauksien tunkeutumisen ja saastuttamisen sisäiseen väliaineeseen.

4. Permeation estokyky

PEEK tarjoaa erinomaiset läpäisyä estävät ominaisuudet ja estää tehokkaasti kaasun ja nesteen läpäisyn. Yhdessä PTFE-ulkokerroksen alhaisen läpäisevyyden kanssa komposiittiputken yleinen läpäisevyyden estokyky ylittää uusien PTFE-putkien ominaisuudet. Ihanteellinen erittäin puhtaille väliaineille, haihtuville kemikaaleille ja kaasun siirtoon.

5. Korkean lämpötilan ja korkean paineen vakaus

PEEK-vuori kestää 250 °C jatkuvaa käyttölämpötilaa ja korkean paineen iskuja, kun taas PTFE-ulkokerros kestää 260 °C. Komposiittiputki kestää muodonmuutosta, delaminaatiota ja kuoriutumista korkeissa lämpötiloissa ja korkeapaineisissa olosuhteissa, mikä ylittää huomattavasti uusien PTFE-putkien virumis- ja painerajoitukset.

6. Sileä sisäpinta

PEEK-vuorauksen sileä pinta vastustaa materiaalin tarttumista, mikä parantaa CIP- (Clean-in-Place)- ja SIP- (Sterilize-in-Place) -tehokkuutta.

Soveltuu lääke-, elintarvike-, erittäin puhtaalle kemianteollisuudelle ja muille teollisuudenaloille, joilla on tiukat puhtausvaatimukset.

PEEK-vuorattu PTFE-komposiittiputki vs. muut PTFE-pohjaiset putket

Pikavalintasäännöt:

Hiukkaspitoiset tai nopeat väliaineet sisällä + kemiallinen korroosio ulkopuolella + matalakitkainen sisäseinä vaaditaan → PEEK-vuorattu PTFE-komposiittiputki

Hiukkaseton materiaali sisällä + vain korroosionkestävyys → Virgin PTFE -putki (halvemmat kustannukset)

Tiivisteet/laakerit (ei putket) + korkea lämpötila + korroosio → PPL-täytetty putki

Mekaaniset tiivisteet (ei putket) + raskas kuorma + ei korroosiota → Pronssi+MoS₂ täytetty putki

Sovellukset

Kemiallinen yhteensopivuus

PEEK Liner kemiallinen yhteensopivuus

PTFE:n ulkokerroksen kemiallinen yhteensopivuus

Yleinen johtopäätös

PEEK-vuorattujen PTFE-komposiittiputkien kemiallinen yhteensopivuus kattaa suurimman osan teollisista materiaaleista. Ainoa merkittävä poikkeus on väkevä rikkihappo (PEEK ei ole vastustuskykyinen), jos tiivistetyn rikkihapon siirtoa tarvitaan, harkitse neitseellisiä PTFE-putkia tai PPL-täytettyjä putkia.

Ulkoisissa ympäristöissä PTFE-ulkokerros kestää käytännöllisesti katsoen kaikkea kemiallista korroosiota, mikä mahdollistaa komposiittiputken upottamisen suoraan maan alle tai altistumisen kemiallisille roiskeille.

Laadunvarmistus

100 % Virgin PTFE- ja PEEK-hartsit:ei kierrätysmateriaalia, ei uudelleenhiontaa

Laadukas PEEK Liner:saatavilla tuotuja tai kotimaisia ​​korkealaatuisia PEEK-raaka-aineita

Edistynyt komposiittiprosessi:vahva sidos vuorauksen ja ulkokerroksen välillä – ei delaminaatiota, ei kuoriutumista

Mukautettava vuorauksen paksuus:räätälöity paine-, kulumis- ja kustannusvaatimuksiin

Täysi jäljitettävyys:materiaalitodistukset saatavilla pyynnöstä

Tarkka mittaohjaus:tiukat ID/OD-toleranssit varmistavat asennuksen yhteensopivuuden

Toimitusaika:vakiokoot varastossa (48-72 tuntia); mukautetut koot 7-15 päivää

FAQ

K: Mitä eroa on PEEK-vuoratulla PTFE-komposiittiputkella ja PPL-täytteisellä PTFE-putkella? Kumpi minun pitäisi valita?

V: Tärkeimmät erot ovat tuotteen muoto ja sovellusskenaario.

Pikavalintasäännöt:

Hiukkaspitoisten väliaineiden, lietteiden, nopean nopeuden nesteiden kuljettaminen putkiston kautta → PEEK-vuorattu komposiittiputki

Venttiilitiivisteet, männänrenkaat, ohjausrenkaat (ei putkistoa) → PPL-täytetty putki (korkeamman lämpötilan kyky)

Erittäin suuri kuluminen putken sisällä + kemiallinen korroosio ulkopuolella → PEEK Lined Composite Tube

Bottom line: PEEK-vuorattu komposiittiputki on suunniteltu "putkistoa varten", erityisesti sisäseinien kulumiseen ja kitkaongelmiin nesteensiirrossa.

PPL-täytetty putki on suunniteltu "tiivisteisiin", erityisesti korkean lämpötilan + syövyttävän tiivistys- ja itsevoitelusovelluksiin.

K: Mitä painetta PEEK-vuorattu PTFE-komposiittiputki kestää? Halkeileeko vai kuoriutuuko se?

V: PEEK-vuorattujen PTFE-komposiittiputkien painekapasiteetti riippuu vuorauksen paksuudesta ja komposiittiprosessin laadusta.

Vakiotiedot: Kestää nesteensiirron keskipaineista korkeaan paineeseen (tarkka paine riippuu halkaisijasta, seinämän paksuudesta ja vuorauksen paksuudesta, ota meihin yhteyttä käyttöparametreidesi arvioimiseksi)

Delaminaatiota estävä muotoilu: Käytämme erikoiskomposiittiprosesseja, jotka luovat kemiallisen sidoksen ja mekaanisen lukituksen PEEK/PTFE-rajapinnassa, sidoslujuus ylittää huomattavasti tavallisen fyysisen laminoinnin

Lämpölaajenemissovitus: PEEK:lla ja PTFE:llä on vertailukelpoiset lämpölaajenemiskertoimet (PEEK ~4,7×10⁻⁵/°C, PTFE ~10-12×10⁻⁵/°C), mikä minimoi eri lämpölaajenemisen aiheuttaman delaminaatioriskin lämpötila-alueella

Suositeltu toiminta-alue: Ei delaminaatiota tai kuoriutumista normaaleissa olosuhteissa -100°C - +250°C jatkuva käyttö

Suositus: Anna yksityiskohtaiset parametrit äärimmäisissä korkeapaineisissa tai ankarissa lämpökiertoolosuhteissa, jotta tiimimme voi suorittaa mukautettuja arviointeja ja optimoida prosessia.

K: Kuinka paksu PEEK-vuori voi olla? Onko paksumpi vuori aina parempi?

V: PEEK-vuorauksen paksuus on tyypillisesti 0,5-3,0 mm. Optimaalinen paksuus riippuu seuraavista tekijöistä:

Suunnittelufilosofia: Komposiittiputki ei ole "mitä paksumpi, sitä parempi". Liiallinen vuorauksen paksuus lisää seinämän jäykkyyttä, vähentää joustavuutta ja nostaa kustannuksia (PEEK on paljon kalliimpaa kuin PTFE).

Komposiittirakenne tähtää "optimaaliseen sisä- ja ulkomateriaaliominaisuuksien yhdistelmään", vuorauksen tarvitsee vain täyttää kulutuskestävyyden ja alhaisen kitkan vaatimukset, kun taas ulkokerros tarjoaa rakenteellista tukea ja kemiallista suojaa.

Paksuuden määräävät tekijät:

Väliaineen hankauskyky (hiukkaspitoisuus, virtausnopeus)

Järjestelmän käyttöpaine

Putken halkaisija

Lämpötilavaatimukset

Suositus: Tarjoa erityiset käyttöolosuhteet (mediatyyppi, hiukkaspitoisuus, virtausnopeus, paine, lämpötila), tiimimme suosittelee optimaalista vuorauksen paksuusratkaisua suorituskykyvaatimusten täyttämiseksi ja auttaa samalla kustannuksia hallitsemaan.

K: Mikä on PEEK-vuoratun komposiittiputken sisäseinän kitkakerroin? Kuinka paljon paineenpudotusta se voi vähentää?

V: PEEK-vuorauksen kitkakerroin on 0,15-0,35 (itsevoitelevissa olosuhteissa).

Painehäviön vertailu (tekninen arvio):

Samalla halkaisijalla ja virtausnopeudella PEEK-vuorauksen kitkavastuskerroin on huomattavasti pienempi kuin ruostumattomasta teräksestä ja hiiliteräsputkista (teräksen kitkakerroin on noin 0,5-0,8)

Verrattuna neitseellisiin PTFE-putkiin (kitkakerroin 0,04-0,10), PEEK-vuorauksella on hieman korkeampi kitkakerroin, mutta PEEKin etuna on kulutuskestävyys ja paineenkesto, kulutusta kestävässä väliaineen siirrossa PTFE-putken seinämiin muodostuu nopeasti uria eroosiosta, pinnan karheus kasvaa dramaattisesti ja todellinen painehäviö nousee nopeasti. PEEK-vuoraus säilyttää tasaisen pinnan pitkään, mikä tarjoaa vakaamman ja pienemmän painehäviön koko elinkaaren ajan

Suositus: Pitkän matkan siirto- tai suurnopeussovelluksissa PEEK-vuorauksen pitkän aikavälin painehäviöetu on erityisen merkittävä – se vähentää merkittävästi pumppausenergiakustannuksia.

K: Voidaanko PEEK-vuorattuja komposiittiputkia käyttää väkevän rikkihapon siirtoon?

V: ❌ Ei.

PEEK liukenee vain väkevään rikkihappoon, se liukenee nopeasti ja hajoaa väkevässä rikkihappoympäristössä. Vaikka PTFE-ulkokerros vastustaa väkevää rikkihappoa, PEEK-vuoraus koskettaa suoraan väliainetta eikä kestä väkevän rikkihapon korroosiota.

Vaihtoehdot:

Väkevän rikkihapon siirto → Valitse Virgin PTFE -putki (neitsyt-PTFE kestää väkevää rikkihappoa)

Tai valitse PPL-täytetty PTFE-putki (sekä PPL että PTFE kestävät väkevää rikkihappoa)

Muut mediat:Väkevän rikkihapon lisäksi PEEK-vuoraus kestää laimeaa rikkihappoa, suolahappoa, typpihappoa, vahvoja emäksiä, orgaanisia liuottimia, öljyjä, hiilivetyjä, korkean lämpötilan höyryä ja paljon muuta.

K: Mitkä ovat PEEK-vuorattujen PTFE-komposiittiputkien päärajoitukset?

V:

Lämpötilaraja: Jatkuva käyttö 250°C, matalampi kuin PPL-täytetyn putken 260°C. Korkeampia lämpötilavaatimuksia varten harkitse PPL-täytettyä putkea

Väkevän rikkihapon yhteensopimattomuus: PEEK liukenee väkevään rikkihappoon, väkevän rikkihapon siirtoon valitse neitseellinen PTFE-putki tai PPL-täytetty putki

Maksaa: PEEK-raaka-aine on kallista, joten komposiittiputket ovat kalliimpia kuin neitseelliset PTFE-putket ja PPL-täytetyt putket.

Kuitenkin korkeaa kulumista ja korroosiota vaativissa sovelluksissa huomattavasti pidempi käyttöikä verrattuna uusiin PTFE-putkiin tarjoaa huomattavasti alhaisemmat kokonaiskustannukset (TCO)

Hieman korkeampi kitkakerroin kuin PTFE: Erittäin pienikitkaisiin sovelluksiin (kuten tarkkuusinstrumenttiletkuihin), joissa ei ole kulumista, neitseelliset PTFE-putket voivat olla sopivampia

Pikapäätöksen sääntö:

Tarvitsee kulutuskestävyyden + alhainen kitka + korroosionkestävyys nesteensiirtoputkistoon → PEEK-vuorattu komposiittiputki on optimaalinen ratkaisu.

Staattiset tiivisteet tai kulumattomat putket → neitseelliset PTFE-putket ovat kustannustehokkaampia.

Erittäin korkea lämpötila (>250 °C) + korroosiosovellukset → PPL-täytetty putki sopii paremmin.
