Taifno on ammattimainen ja luotettava hiilikuitupunospakkausten valmistaja. Tämä korkean suorituskyvyn tuote on suunniteltu vaativiin käyttöolosuhteisiin, jonka lämpötila-alue on -240°C - +350°C ja painekyky jopa 200 bar; se kestää monenlaisia kemiallisia väliaineita pH-alueella 0–14 (lukuun ottamatta voimakkaita hapettavia aineita).

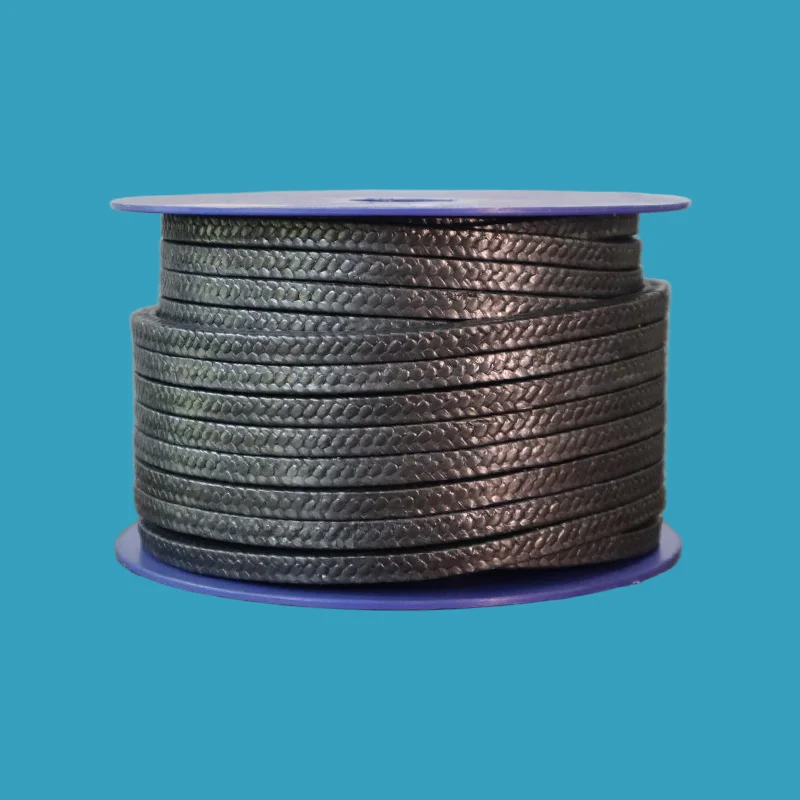

Carbon Fiber Braided Packing on punottu erittäin lujista hiililangoista (polyakryylinitriilipohjainen, hiilipitoisuus yli 90 %) ja kyllästetty PTFE-dispersiolla ja grafiittivoiteluaineilla.
Hiilikuidut tarjoavat poikkeuksellisen vetolujuuden, lämmönjohtavuuden ja mittavakauden. PTFE/grafiittikyllästys vähentää kitkaa, estää akselin naarmuuntumista ja lisää kemiallista kestävyyttä.
Miten se toimii:
Hiilikuidut: Tarjoavat lujuutta, lämmönjohtavuutta (hävittää kitkalämpöä) ja kemiallista stabiilisuutta korkeissa lämpötiloissa
PTFE/grafiittikyllästys: Vähentää kitkaa, estää akselin naarmuuntumista ja parantaa kemikaalien kestävyyttä
Interlock-punos: Tarjoaa joustavuuden, tasaisen akselikontaktin ja luotettavan tiivistyksen paineen alaisena
|
Ongelma |
Kuinka hiilikuitu ratkaisee sen |
|
PTFE-tiiviste pehmenee yli +260°C |
Käsittelee jopa +350°C - missä PTFE epäonnistuu |
|
Grafiittipakkaus hapettuu kemikaaleissa |
Hiili kestää kemikaaleja pH 0-14 |
|
Lämpö kerääntyy ja vaurioittaa akseleita |
Hiilikuitu johtaa lämmön pois – viilentää, pidentää tiivisteen ja akselin käyttöikää |
|
Korkea paine aiheuttaa ekstruusiota |
Vahvat hiilikuidut tarjoavat ekstruusiokestävyyden |
|
Toistuva vaihto maksaa seisokkeja |
Kestää pidempään vaativissa palveluissa |
|
Ominaisuus |
Hiilikuitu |
PTFE |
Grafiitti |
Aramidi/PTFE |
|
Lämpötila |
-240°C - +350°C |
-180°C - +200°C |
+650°C asti |
-100°C - +280°C |
|
Kemiallinen vastustuskyky |
★★★★★ pH 0-14 |
★★★★★ pH 0-14 |
★★★★☆ |
★★★★☆ pH 2-12 |
|
Kulutuskestävyys |
★★★★☆ |
★☆☆☆☆ |
★★★☆☆ |
★★★★★ |
|
Lämmönjohtavuus |
★★★★★ erinomainen |
★★☆☆☆ |
★★★★☆ |
★★★☆☆ |
|
Kitka |
★★★★☆ matala |
★★★★★ alhaisin |
★★★★☆ |
★★★★☆ |
|
Nopeus (pyörivä) |
Jopa 25 m/s |
Jopa 20 m/s |
Jopa 20 m/s |
Jopa 20 m/s |
|
Hinta (alkuperäinen) |
$$ |
$ |
$$$ |
$$ |
|
Paras |
Lämpö + kemikaalit + nopeus - keskitie |
Puhtaat kemikaalit, ruoka/lääkkeet |
Äärimmäinen lämpö, höyry |
Hioma-aineet, lietteet |
|
Jos palvelusi on... |
Valita... |
Miksi |
|
Korkea lämpötila (+260°C - +350°C) + kemikaalit |
Hiilikuitu |
PTFE epäonnistuu, grafiitti on liikaa |
|
Nopeat keskipakopumput |
Hiilikuitu |
Lämmönjohtavuus, jopa 25 m/s |
|
Kuuma öljy, lämmönsiirtonesteet |
Hiilikuitu |
Kemiallisesti stabiili korkeissa lämpötiloissa |
|
Hankaavat aineet, lietteet |
Aramidi/PTFE |
Vaikein kulutuskestävyys |
|
Puhtaat kemikaalit, ruoka, lääkkeet |
PTFE |
Halvin hinta, FDA-yhteensopiva |
|
Äärimmäinen lämpö yli +350°C, höyry |
Grafiitti |
Kestää jopa +650°C |
|
Teollisuus |
Sovellus |
|
Kemiallinen käsittely |
Pumput, sekoittimet, venttiilit - kuumat hapot, liuottimet, aggressiiviset kemikaalit |
|
Öljy ja kaasu |
Jalostamoiden pumput, putkiston venttiilit - kuumat öljyt, hiilivedyt |
|
Sähköntuotanto |
Kattilan syöttöpumput, höyryjärjestelmät – korkea lämpötila, korkea paine |
|
Massa ja paperi |
Keittimet, varastopumput — kuumat emäkset, lietteet |
|
Teräksen ja metallin käsittely |
Hydraulijärjestelmät, valssaamot – lämmönpoisto |
|
Meren |
Laivapumput, peräputkien tiivisteet – merivesi, öljyt |
Asiakas: Suuri jalostusyritys, joka käsittelee kuumaa öljyä 280 °C:ssa
Haaste: PTFE-tiiviste vaihdettiin 4–6 kuukauden välein. Käyttölämpötila oli 280 °C – yli PTFE:n jatkuvan käyttörajan. Pakkaus pehmeni ja puristui, mikä aiheutti vuotoja ja toistuvia sammutuksia.
Ratkaisu: Asennettu hiilikuitutiiviste, jossa on PTFE/grafiittikyllästys. Korkea lämmönjohtavuus hajottaa kitkalämmön. Hiilikuidut säilyttivät lujuuden 280 °C:ssa.
Tulos: Pakkaaminen kesti yli 18 kuukautta — 3x pidempään. Nolla vuotoa. Huoltovälit pidentyneet kuukausista vuosiin.
Vuotuiset kustannussäästöt: 12 000 dollaria per pumppu.
Asiakas: Kemialaitos, joka pumppaa useita kemikaaleja koko pH-alueella
Haaste: Yksi päivä happoa, seuraavana emäksistä. PTFE-tiiviste toimi kemiallisesti, mutta ei kestänyt suurilla nopeuksilla syntyvää lämpöä. Grafiittipakkaus hapettuu hapoissa.
Ratkaisu: Hiilikuitupakkaus, jonka kemiallinen kestävyys on 0–14 ja korkea lämmönjohtavuus. Käsitteli sekä kemikaaleja että lämpöä.
Tulos: Pakkaaminen sujui luotettavasti kaikissa kemianpalveluissa. Lämmönpoisto eliminoi akselin naarmuuntumisen. Ei vaihtoja 12 kuukauteen.
Huomautus: Tapauksen todelliset tulokset vaihtelevat käyttöolosuhteiden mukaan. Ota meihin yhteyttä saadaksesi sovelluskohtaisia suosituksia.
|
Parametri |
Arvo |
|
Lämpötila-alue |
-240°C - +350°C |
|
Paine — Pyörivä |
Jopa 25-30 bar |
|
Paine — edestakaisin |
Jopa 100-200 bar |
|
Paine — Staattinen |
Jopa 200 bar |
|
Nopeus - Pyörivä |
Jopa 25 m/s |
|
Nopeus — edestakaisin |
Jopa 2 m/s |
|
pH-alue |
0-14 (paitsi voimakkaat hapettimet korkeassa lämpötilassa) |
|
Materiaali |
Hiilikuitu + PTFE/grafiitti kyllästys |
|
Väri |
Musta |
|
Arvosanan tyyppi |
Rakentaminen |
Paras |
|
Hiilikuitu + PTFE-kyllästys |
Hiililanka PTFE-dispersiolla |
Yleinen kemianhuolto, pH 0-14, pieni kitka |
|
Hiilikuitu + grafiitti/PTFE |
Hiililanka grafiitilla ja PTFE:llä |
Lämmön hajaantuminen, korkea lämpötila, pienempi kitka |
|
Korkeatiheyksinen hiilikuitu |
Tiheä punos, korkea hiilipitoisuus |
Äärimmäinen paine, suuri hankaus, massa ja paperi |
|
Hiilikuitu, jossa on estoaineita |
Edistyksellinen koostumus äärimmäisiin sovelluksiin |
Aggressiiviset kemikaalit, korkea lämpötila, ydin |
Laadukas hiilikuitu — Premium-hiililanka johtavilta valmistajilta
PTFE/grafiittikyllästys — perusteellinen käsittely tasaisen voitelun ja kemikaalien kestävyyden takaamiseksi
Precision Braiding — Interlock-punosrakenne takaa tasaisen tiheyden ja joustavuuden
Täysi jäljitettävyys — Jokainen erä voidaan jäljittää raaka-aineesta valmiiseen pakkaukseen
Testattu suorituskyky — Lämpötila-, paine- ja nopeusluokitukset on vahvistettu alan standardien mukaisesti
V: Käytä sitä, kun tarvitset tiivisteen, joka käsittelee lämpöä, painetta ja kemikaaleja yhdessä, keskitie, jossa PTFE epäonnistuu (yli +260 °C) ja grafiitti on ylivoimainen (alle +350 °C).
Milloin sitä käytetään: +260°C - +350°C, suuri nopeus (jopa 25 m/s), korkea paine, kuumat öljyt, pH 0-14 kemikaalit.
Milloin sitä EI saa käyttää: Voimakkaat hapettimet korkeassa lämpötilassa (typpihappo, kloori), hiili hapettuu.
Puhdista kemikaalit alle +200°C, PTFE on halvempaa.
Äärimmäinen lämpö yli +350°C, grafiitti on parempi.
Ruoka/lääkkeet, PTFE on FDA-yhteensopiva, hiili ei.
V: PTFE maksaa vähiten etukäteen, mutta epäonnistuu yli +200 °C. Grafiitti maksaa eniten ja kestää +650°C, mutta jos palvelusi on alle +350°C, maksat liikaa tarpeettomasta kyvystä.
Hiilikuitu on makea paikka: Korkeampi etuosa kuin PTFE, matalampi kuin grafiitti, mutta kattaa vaikean keskialueen, jossa PTFE epäonnistuu ja grafiitti on tarpeeton.
Pikasääntö:
Alle +200°C, puhdista materiaali → PTFE.
+260°C - +350°C, kemikaalit, nopea → Hiilikuitu.
Yli +350°C, höyry → Grafiitti.
V: Lämpötila: -240°C - +350°C.
Paine: jopa 30 baaria (pyörivä), jopa 200 baaria ( edestakaisin/staattinen).
Nopeus: jopa 25 m/s (pyörivä).
Kemiallinen: pH 0-14, paitsi voimakkaat hapettimet korkeassa lämpötilassa (typpihappo, kloori), jotka hyökkäävät hiiltä.
Kolme yleistä virhettä:
(1) Käytettäessä hiilikuitua vahvoissa hapettimissa: hiili hapettuu. Käytä sen sijaan PTFE:tä tai grafiittia.
(2) Liikakiristys: liiallinen puristus vahingoittaa tiivistettä ja lisää kitkalämpöä. Käytä momenttiavainta.
(3) Akseli liian pehmeä: hiilikuitu on kovaa; varmista akselin kovuus ≥45 HRC tai käytä akseliholkkia.
